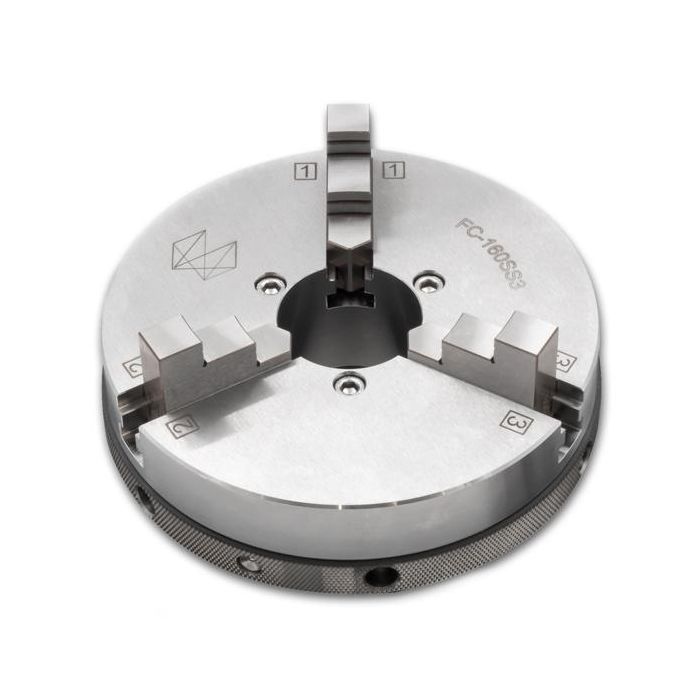

Uchwyt bez kołnierza Hexagon do maszyny pomiarowej (M6/D160)

Dane techniczne



  • Typ mocowania: Uchwyt 3-szczękowy bez kołnierza
  • Zastosowanie: do maszyny pomiarowej

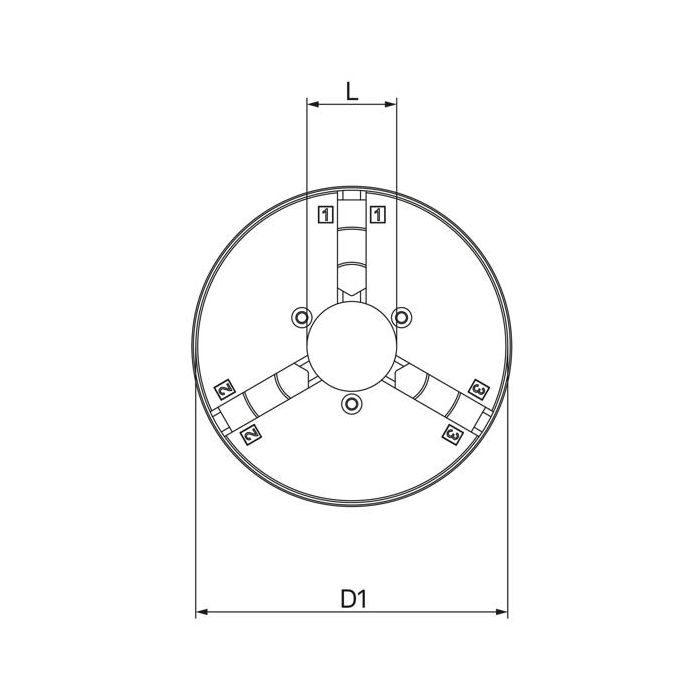

  • Średnica zewnętrzna uchwytu (D1): 160 mm
  • Otwór środkowy średnicy (L): 46 mm
  • Zakres mocowania zewnętrznego (A): 1 - 150 mm

    • Zakres mocowania wewnętrznego (I): 34 - 174 mm
    • Materiał: Stal nierdzewna
    • Mocowanie (G): M6
    • Okrąg otworów na śruby (T): 59 mm

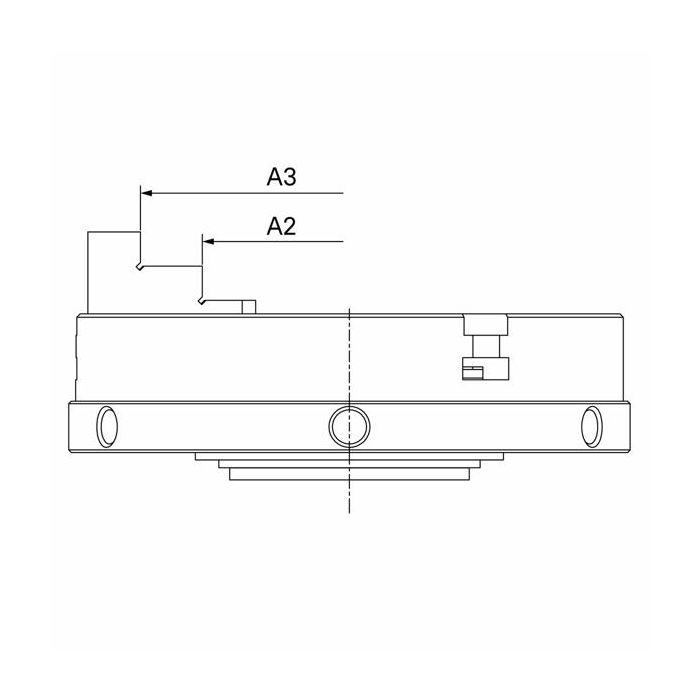

    • Zakres mocowania zewnętrznego (A1): 1 - 81 mm
    • Zakres mocowania zewnętrznego (A2): 34 - 114 mm
    • Zakres mocowania zewnętrznego (A3): 70 - 150 mm

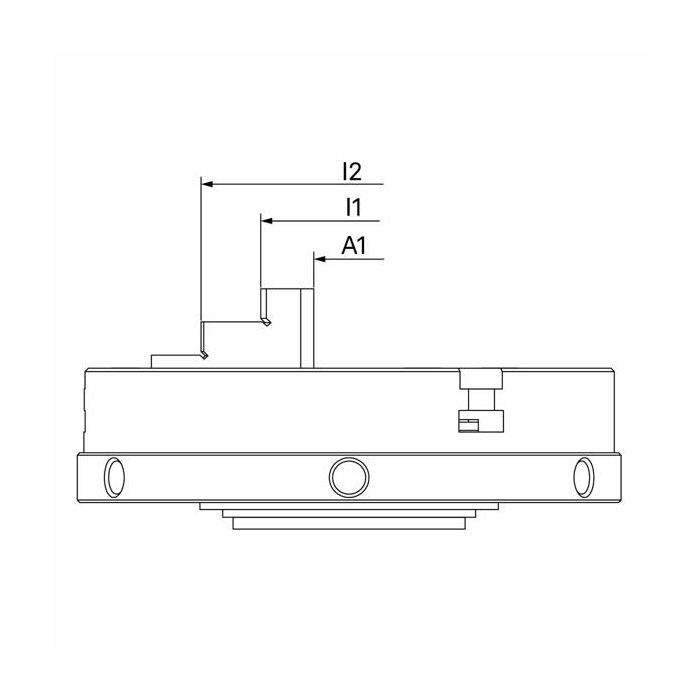

    • Zakres mocowania wewnętrznego (I1): 34 - 114 mm
    • Zakres mocowania wewnętrznego (I2): 94 - 174 mm

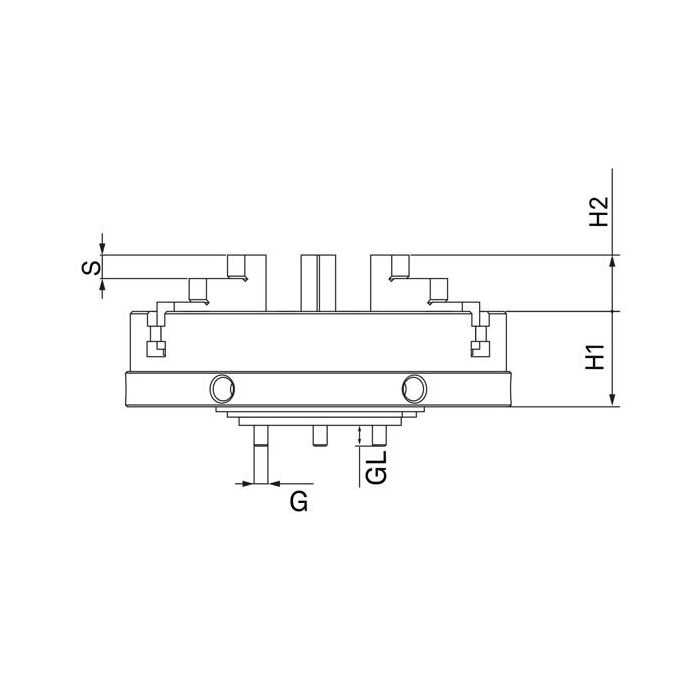

    • Wysokość szczęk (H1): 40,5 mm
    • Wysokość szczęk (H2): 23,75 mm
    • Wysokość stopnia (S): 10 mm
    • Długość gwintu (GL): 9 mm
    • Waga: 6 570 g



    Niezwykle precyzyjne, samocentrujące i wysoce powtarzalne uchwyty firmy Hexagon generują jednorodną siłę zacisku i pomagają użytkownikom osiągnąć najwyższy poziom precyzji i jakości w procesie pomiaru.

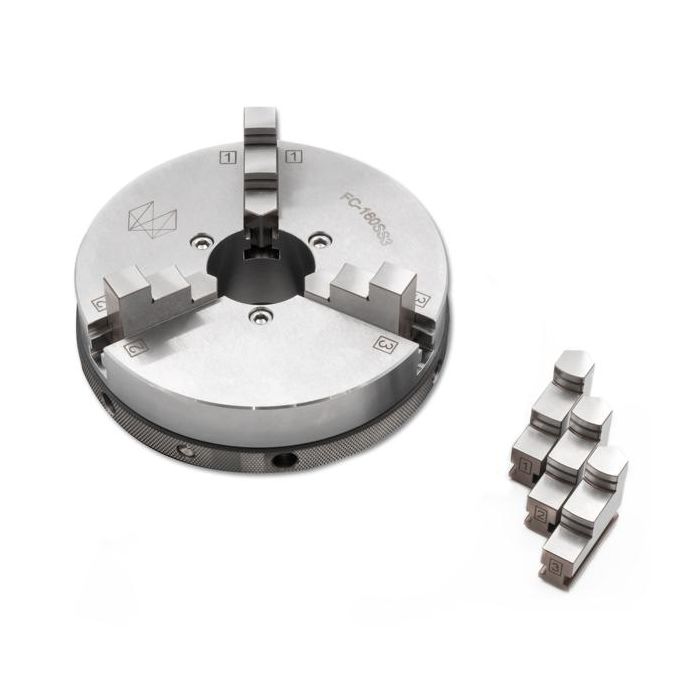

    Zawartość:
    -1x Uchwyt trójszczękowy
    -3x Szczęki zaciskowe do zaciskania wewnętrznego
    -3x Szczęki zaciskowe do zaciskania zewnętrznego
    -1x Klucz zaciskowy
    -3x Elementy mocujące Śruby M6



    Uwaga:
    Ten uchwyt nie jest kompatybilny ze zintegrowanym stołem obrotowym iRT 4 HD.

SKU
FC-160SS3-NF
7 333,26 zł
Cena netto: 5 962,00 zł
SKU FC-160SS3-NF
Brand Hexagon
Gwint M6
Materiał trzonu Stal
Dane techniczne: Typ mocowania: Uchwyt 3-szczękowy bez kołnierza Zastosowanie: do maszyny pomiarowej Średnica zewnętrzna uchwytu (D1): 160 mm Otwór środkowy średnicy (L): 46 mm Zakres mocowania zewnętrznego (A): 1 - 150 mm Zakres mocowania wewnętrznego (I): 34 - 174 mm Materiał: Stal nierdzewna Mocowanie (G): M6 Okrąg otworów na śruby (T): 59 mm Zakres mocowania zewnętrznego (A1): 1 - 81 mm Zakres mocowania zewnętrznego (A2): 34 - 114 mm Zakres mocowania zewnętrznego (A3): 70 - 150 mm Zakres mocowania wewnętrznego (I1): 34 - 114 mm Zakres mocowania wewnętrznego (I2): 94 - 174 mm Wysokość szczęk (H1): 40,5 mm Wysokość szczęk (H2): 23,75 mm Wysokość stopnia (S): 10 mm Długość gwintu (GL): 9 mm Waga: 6 570 g Niezwykle precyzyjne, samocentrujące i wysoce powtarzalne uchwyty firmy Hexagon generują jednorodną siłę zacisku i pomagają użytkownikom osiągnąć najwyższy poziom precyzji i jakości w procesie pomiaru. Zawartość:-1x Uchwyt trójszczękowy-3x Szczęki zaciskowe do zaciskania wewnętrznego-3x Szczęki zaciskowe do zaciskania zewnętrznego-1x Klucz zaciskowy-3x Elementy mocujące Śruby M6 Uwaga:Ten uchwyt nie jest kompatybilny ze zintegrowanym stołem obrotowym iRT 4 HD.
