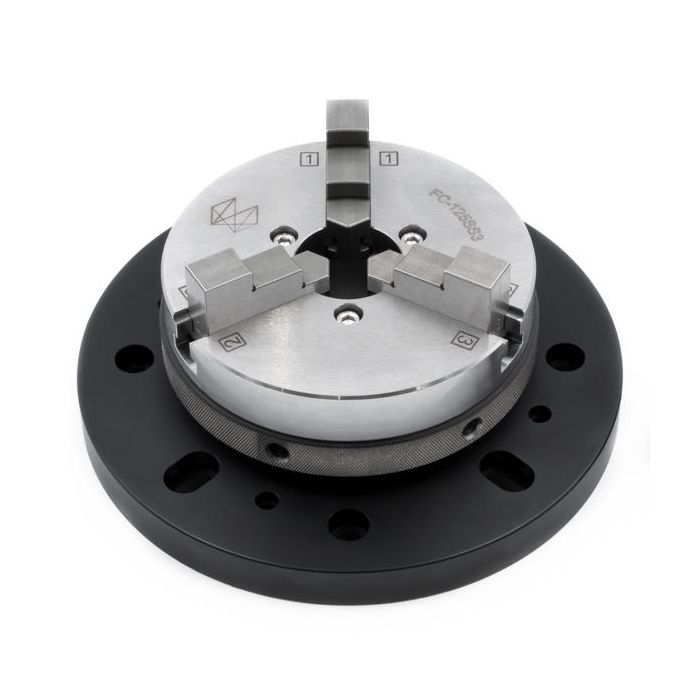

Uchwyt z kołnierzem Hexagon do maszyny pomiarowej (M4,M8/D125)

Dane techniczne

• Typ mocowania: Uchwyt 3-szczękowy z kołnierzem
• Zastosowanie: do maszyny pomiarowej

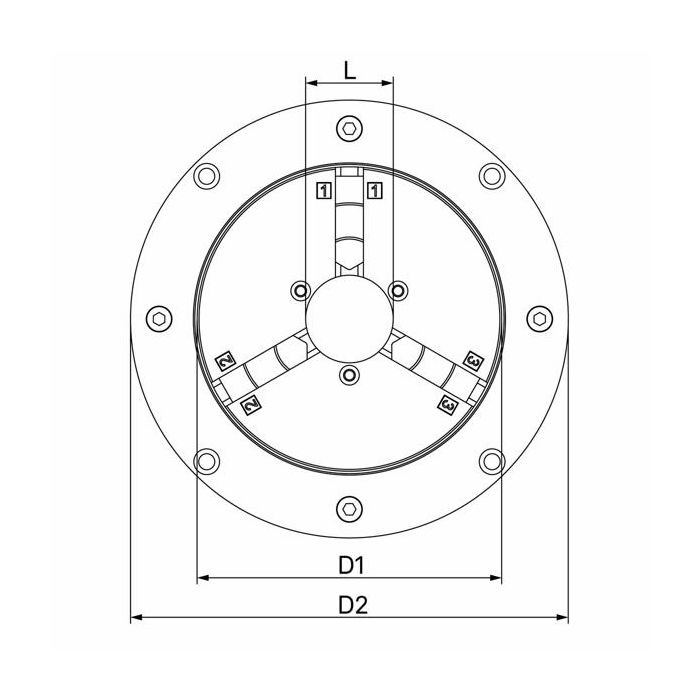

• Średnica zewnętrzna uchwytu (D1): 125 mm
• Otwór środkowy średnicy (L): 36 mm
• Zakres mocowania zewnętrznego (A): 1 - 126 mm
• Zakres mocowania wewnętrznego (I): 32 - 122 mm
• Materiał: Stal nierdzewna
• Mocowanie: M4 / M8
• Kołnierz o średnicy zewnętrznej (D2): 190 mm

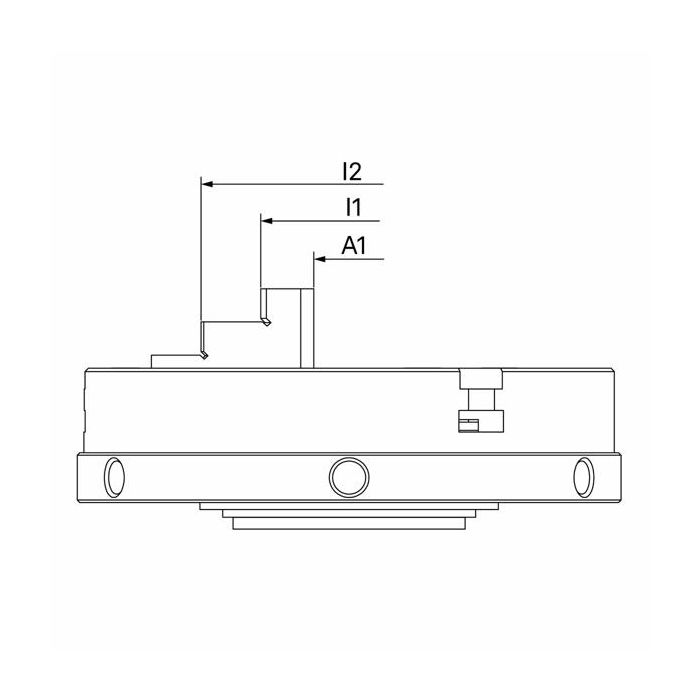

• Zakres mocowania zewnętrznego (A1): 1 - 61 mm

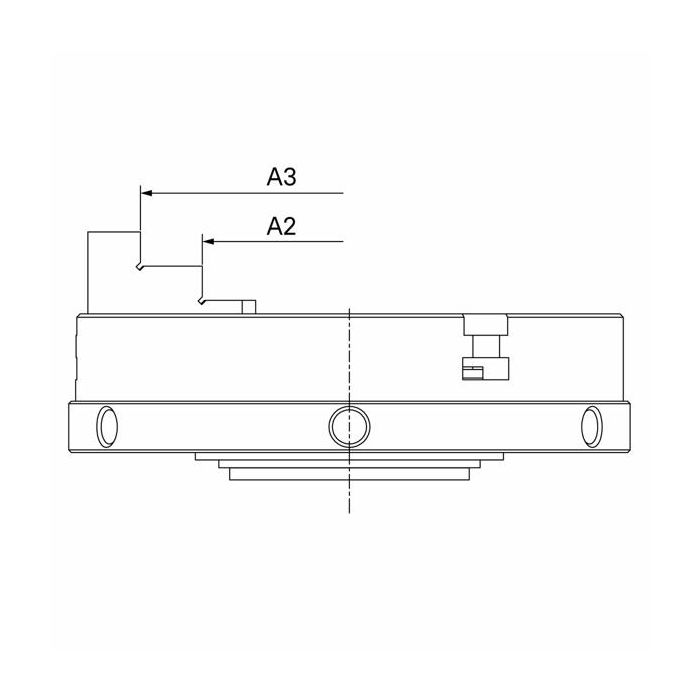

• Zakres mocowania zewnętrznego (A2): 30 - 90 mm
• Zakres mocowania zewnętrznego (A3): 66 - 126 mm
• Zakres mocowania wewnętrznego (I1): 32 - 92 mm
• Zakres mocowania wewnętrznego (I2): 62 - 122 mm

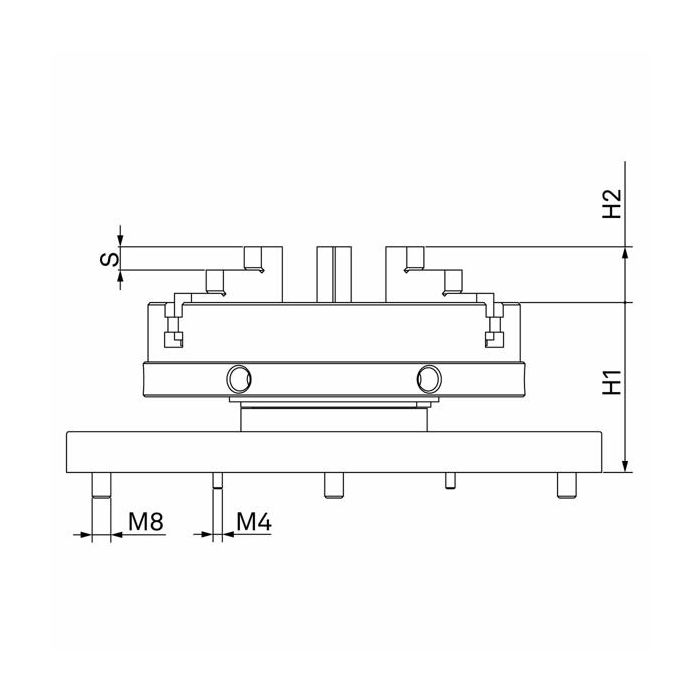

• Wysokość kołnierza od powierzchni uchwytu (H1): 64,5 mm
• Wysokość szczęk (H2): 20 mm
• Wysokość stopnia (S): 7,5 mm
• Waga: 5 180 g



Niezwykle precyzyjne, samocentrujące i wysoce powtarzalne uchwyty firmy Hexagon generują jednorodną siłę zacisku i pomagają użytkownikom osiągnąć najwyższy poziom precyzji i jakości w procesie pomiaru.

Dzięki elastycznej płycie montażowej uchwyt trójszczękowy FC-125SS3 można zamontować bezpośrednio na stole maszynowym. Ponadto jest kompatybilny z płytami bazowymi Hexagon Swift-Fix i stołami obrotowymi Leitz.

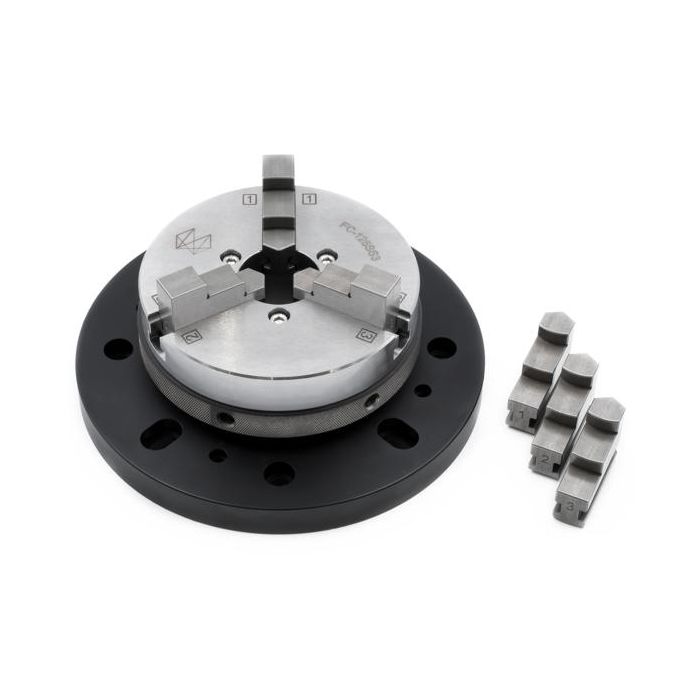

Zakres dostawy:
- Uchwyt trójszczękowy wraz z płytą montażową
- Szczęki zaciskowe (3 sztuki) do zaciskania wewnętrznego
- Szczęki zaciskowe (3 sztuki) do zaciskania zewnętrznego
- Klucz zaciskowy
- Elementy mocujące (4 x śruby M8 / 4 x śruby M4)



Uwaga:
Ten uchwyt nie jest kompatybilny ze zintegrowanym stołem obrotowym iRT 4 HD.
