Port magazynka RCP TC-3 (dla SFP2 / RSP3-6)

Dane techniczne

  • Typ komponentu: Termicznie stabilizowany port magazynka wymiany (Thermally controlled REVO change port)
  • Kompatybilność systemowa: 5-osiowe głowice z rodziny REVO / REVO-2

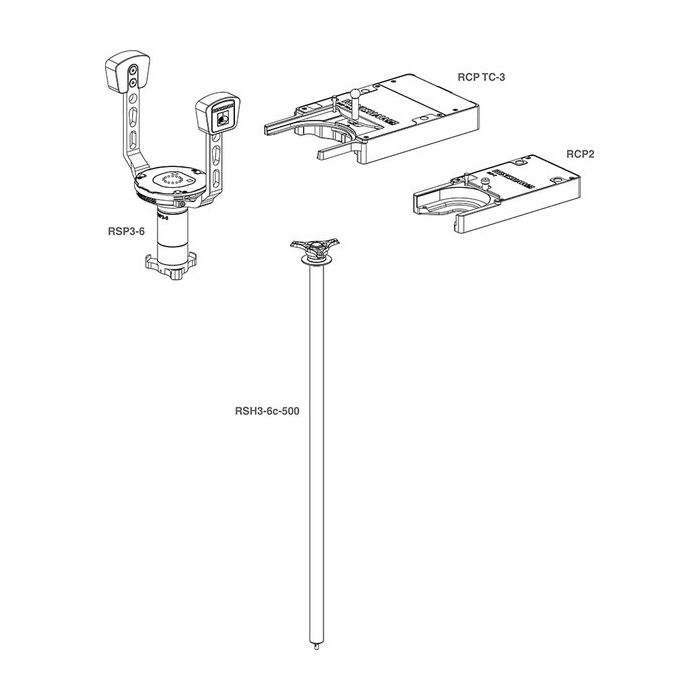

  • Dedykowane moduły: Chropowatościomierz SFP2, sonda o rozszerzonym zasięgu RSP3-6
  • Technologia: Aktywne podtrzymanie zasilania i stabilizacja termiczna spoczywającego modułu
  • Montaż: Szyny systemowe Renishaw (MRS lub MRS2)

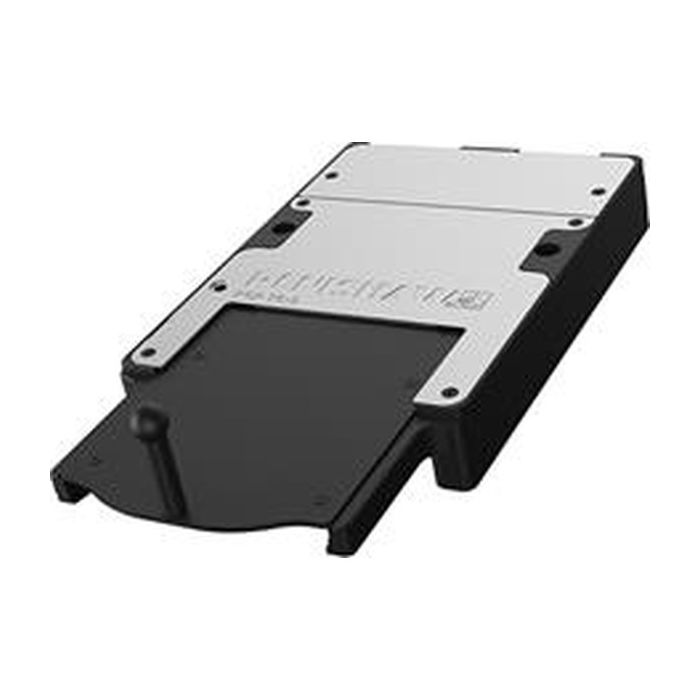

Komponent o numerze katalogowym A-3061-0320 to specjalistyczny port magazynka RCP TC-3 (Receptacle Change Port - Thermally Controlled). Z inżynieryjnego punktu widzenia jest to element krytyczny dla utrzymania wysokiej dokładności metrologicznej w zautomatyzowanych procesach pomiarowych. Port ten został zaprojektowany z myślą o bezpiecznym dokowaniu i przechowywaniu wielkogabarytowych, wysoce zaawansowanych modułów systemu REVO – w szczególności sondy do pomiaru chropowatości powierzchni (SFP2) oraz sondy skanującej o rozszerzonym zasięgu (RSP3-6).

Kluczową cechą odróżniającą porty TC od standardowych gniazd jest wbudowany system aktywnej stabilizacji termicznej. Moduły takie jak SFP2 czy RSP3-6 posiadają wewnątrz rozbudowaną elektronikę i czułe przetworniki, które podczas pracy generują określoną ilość ciepła. Aby uniknąć błędów pomiarowych wynikających z rozszerzalności cieplnej materiałów, port RCP TC-3 dostarcza zasilanie do odłożonego modułu, utrzymując jego wewnętrzną temperaturę roboczą na stałym poziomie. Dzięki temu głowica REVO, pobierając moduł z magazynka, może natychmiast rozpocząć precyzyjny pomiar bez konieczności czekania na jego aklimatyzację termiczną. Gniazdo wyposażone jest w solidną, chronioną osłoną konstrukcję, zapobiegającą zanieczyszczeniom styków, i jest przystosowane do montażu na standardowych szynach MRS/MRS2 maszyny współrzędnościowej.



Zawartość:

1 x Termicznie stabilizowany port magazynka RCP TC-3 (nr kat. A-3061-0320)

SKU
A-3061-0320
8 868,30 zł
Cena netto: 7 210,00 zł
SKU A-3061-0320
Brand Renishaw
Typ akcesorii Obsada trzpienia
Dane techniczne: Typ komponentu: Termicznie stabilizowany port magazynka wymiany (Thermally controlled REVO change port) Kompatybilność systemowa: 5-osiowe głowice z rodziny REVO / REVO-2 Dedykowane moduły: Chropowatościomierz SFP2, sonda o rozszerzonym zasięgu RSP3-6 Technologia: Aktywne podtrzymanie zasilania i stabilizacja termiczna spoczywającego modułu Montaż: Szyny systemowe Renishaw (MRS lub MRS2) Opis: Komponent o numerze katalogowym A-3061-0320 to specjalistyczny port magazynka RCP TC-3. Z inżynieryjnego punktu widzenia jest to element krytyczny dla utrzymania wysokiej dokładności metrologicznej w zautomatyzowanych procesach pomiarowych. Port ten został zaprojektowany do bezpiecznego dokowania zaawansowanych modułów systemu REVO – w szczególności sondy do pomiaru chropowatości (SFP2) oraz sondy o rozszerzonym zasięgu (RSP3-6). Kluczową cechą portów TC jest wbudowany system aktywnej stabilizacji termicznej. Aby uniknąć błędów pomiarowych wynikających z rozszerzalności cieplnej, port RCP TC-3 dostarcza zasilanie do odłożonego modułu, utrzymując jego wewnętrzną temperaturę roboczą na stałym poziomie. Dzięki temu głowica, pobierając moduł z magazynka, może natychmiast rozpocząć pomiar bez czekania na jego aklimatyzację cieplną. Gniazdo wyposażone jest w solidną konstrukcję chroniącą przed zanieczyszczeniami i montowane jest na standardowych szynach MRS maszyny współrzędnościowej. Zawartość: 1 x Termicznie stabilizowany port magazynka RCP TC-3 (nr kat. A-3061-0320).
