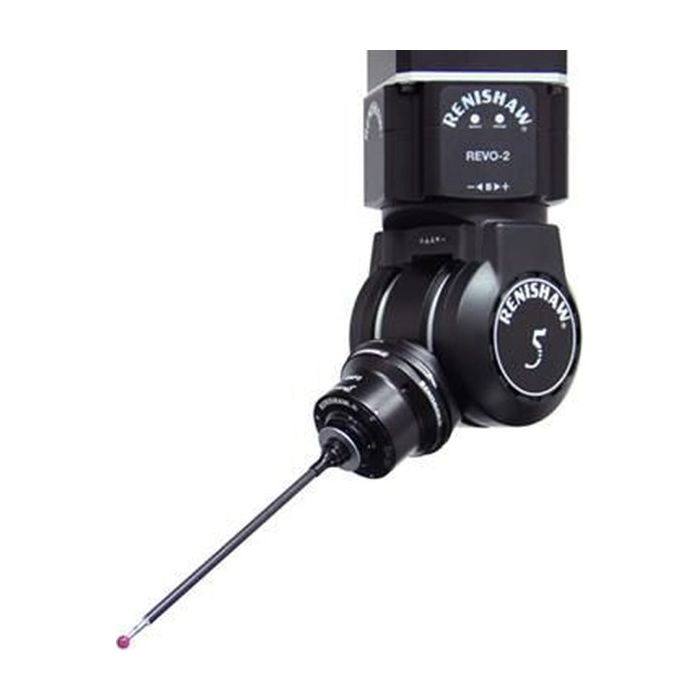

Głowica pomiarowa REVO-2 (sama głowica)

Dane techniczne

  • Typ komponentu: Zmotoryzowana głowica 5-osiowa z bezstopniowym pozycjonowaniem (wersja bazowa / head only)
  • Prędkość skanowania: do 500 mm/s
  • Częstotliwość próbkowania danych: do 4000 punktów na sekundę

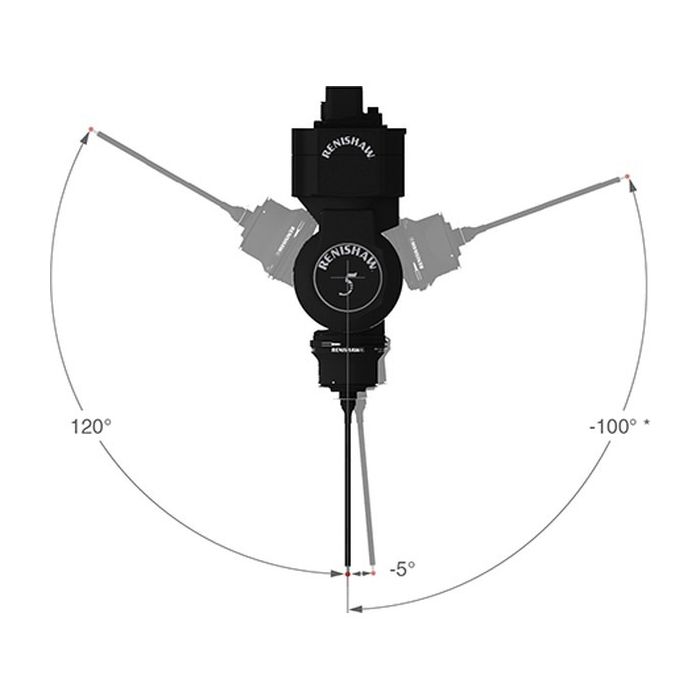

  • Zakres obrotu: Oś A: od -5° do +120°, Oś B: płynna, ciągła rotacja (nieskończona rozdzielczość)
  • Kompatybilność pomiarowa: Pełna architektura multisensorowa (RSP2, RSP3, chropowatościomierze SFP2, sondy wizyjne RVP)
  • Wymagania infrastrukturalne: Moduł wymaga podłączenia do kontrolera UCC S5 (brak w zestawie)

Komponent o numerze katalogowym A-5759-0001 to sam bazowy moduł pomiarowy (head only) przełomowego, 5-osiowego systemu REVO-2 od firmy Renishaw. Jest to sprzęt przeznaczony głównie jako bezpośrednia część zamienna dla parków maszynowych posiadających już odpowiednią infrastrukturę sterującą, bądź jako baza dla zaawansowanych integratorów. REVO-2 charakteryzuje się w pełni bezstopniowym pozycjonowaniem, dzięki czemu to zwinne osie głowicy, a nie bezwładna i ciężka rama obrabiarki, biorą na siebie ciężar szybkich mikroruchów. Pozwala to na skanowanie profili z prędkością rzędu 500 mm/s, co drastycznie skraca czas inspekcji bez jednoczesnego wprowadzania błędów dynamicznych wynikających z drgań ramy maszyny CMM.

W stosunku do pierwszej generacji, w głowicy REVO-2 całkowicie zrezygnowano z tradycyjnych wiązek kablowych wewnątrz pracujących przegubów na rzecz bezstykowego, optycznego łącza laserowego. Z inżynieryjnego punktu widzenia rozwiązuje to problem mechanicznego przecierania się przewodów przy ciągłej rotacji i zapewnia gigantyczną przepustowość danych. To właśnie to łącze umożliwia głowicy bezproblemową, w pełni zautomatyzowaną współpracę z systemem multisensorowym – od tradycyjnych sond dotykowych, przez skanery tip-sensing (RSP2), na zaawansowanych modułach wizyjnych (RVP) i pomiarach chropowatości (SFP2) kończąc. Do uruchomienia tej głowicy absolutnie niezbędny jest dedykowany sterownik UCC S5 oraz wzmacniacz serwomotorów SPA3.



Zawartość:

1 x Głowica pomiarowa REVO-2 (wersja samodzielna / sama głowica, nr kat. A-5759-0001)

SKU
A-5759-0001
229 333,50 zł
Cena netto: 186 450,00 zł
