Głowica pomiarowa REVO-2 (5-osiowa)

Dane techniczne

  • Typ głowicy: Zmotoryzowana głowica 5-osiowa z bezstopniowym pozycjonowaniem
  • Technologia transmisji wewnętrznej: Optyczne łącze laserowe (eliminuje mechaniczne zużycie kabli w przegubach)
  • Kompatybilność pomiarowa: Architektura multisensorowa (obsługa sond skanujących RSP2/RSP3, chropowatościomierzy SFP2 oraz sond optycznych RVP)

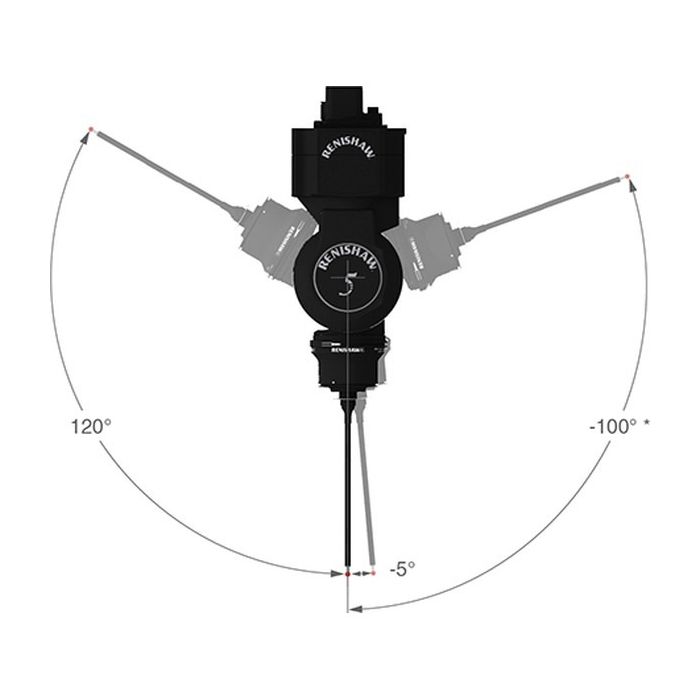

  • Zakres obrotu: Oś A: od -5° do +120°, Oś B: płynna, ciągła rotacja (nieskończona rozdzielczość)
  • Wymagania infrastrukturalne: Bezwzględna konieczność zastosowania zaawansowanego sterownika UCC S5 oraz wzmacniacza SPA3

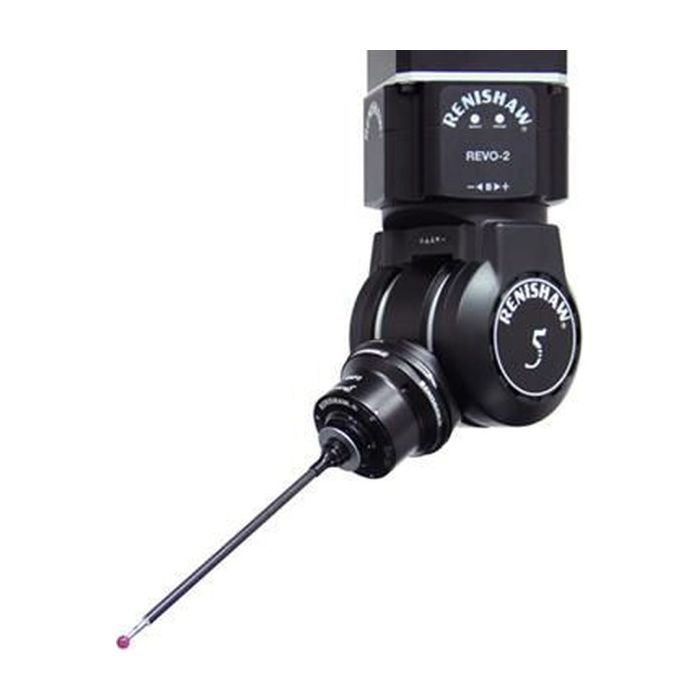

Głowica REVO-2 (nr kat. A-5759-0030) to obecnie najbardziej zaawansowane i rewolucyjne rozwiązanie w ofercie firmy Renishaw dla metrologii współrzędnościowej. Stanowi ona fundament prawdziwie 5-osiowego skanowania ciągłego. System ten radykalnie zmienia podejście do zbierania danych – zamiast wymuszać na bezwładnej i ciężkiej ramie maszyny CMM wykonywanie szybkich mikroruchów wokół skomplikowanego detalu, to niezwykle zwinna głowica REVO-2 przejmuje na siebie obciążenie dynamiczne, operując w osiach A i B z niespotykaną prędkością i precyzją. Pozwala to na drastyczne skrócenie cykli pomiarowych bez utraty referencyjnej dokładności, eliminując błędy wynikające z drgań i bezwładności obrabiarki.

Model REVO-2 wprowadza kluczowe udoskonalenie konstrukcyjne względem pierwszej generacji. Wewnątrz głowicy zastosowano innowacyjne, optyczne łącze laserowe, które całkowicie zastąpiło miedziane wiązki kablowe odpowiedzialne za transmisję sygnału przez pracujące przeguby. Taka architektura nie tylko eliminuje problem przecierania się przewodów przy ciągłej rotacji osi, ale również zapewnia gigantyczną przepustowość danych. Jest to warunek konieczny do obsługi systemu multisensorowego – głowica potrafi automatycznie wymieniać i obsługiwać nie tylko sondy elektrostykowe i skanujące z technologią tip-sensing (RSP2, RSP3), ale także sondy mierzące chropowatość powierzchni (SFP2) czy zaawansowane układy wizyjne (RVP). Płynna praca tego układu wymaga jednak modernizacji toru sterowania i zastosowania dedykowanego kontrolera UCC S5.



Zawartość:

1 x Głowica pomiarowa REVO-2 (wersja dynamiczna, 5-osiowa, nr kat. A-5759-0030)

SKU
A-5759-0030
239 222,70 zł
Cena netto: 194 490,00 zł
SKU A-5759-0030
Brand Renishaw
Typ akcesorii Narzędzia
Dane techniczne: Typ głowicy: Zmotoryzowana głowica 5-osiowa z bezstopniowym pozycjonowaniem Technologia transmisji wewnętrznej: Optyczne łącze laserowe (eliminuje mechaniczne zużycie kabli w przegubach) Kompatybilność pomiarowa: Architektura multisensorowa (obsługa sond skanujących RSP2/RSP3, chropowatościomierzy SFP2 oraz sond optycznych RVP) Zakres obrotu: Oś A: od -5° do +120°, Oś B: płynna, ciągła rotacja Wymagania infrastrukturalne: Konieczność zastosowania zaawansowanego sterownika UCC S5 oraz wzmacniacza SPA3 Opis: Głowica REVO-2 (nr kat. A-5759-0030) to zaawansowane rozwiązanie w ofercie firmy Renishaw, stanowiące fundament prawdziwie 5-osiowego skanowania ciągłego. Zamiast wymuszać na bezwładnej ramie maszyny CMM wykonywanie szybkich mikroruchów, to głowica REVO-2 przejmuje na siebie obciążenie dynamiczne, operując w osiach A i B z niespotykaną prędkością. Pozwala to na drastyczne skrócenie cykli pomiarowych bez utraty dokładności, eliminując błędy wynikające z drgań obrabiarki. Model REVO-2 wprowadza kluczowe udoskonalenie względem pierwszej generacji: wewnątrz zastosowano optyczne łącze laserowe, które zastąpiło kable transmisyjne w przegubach. Eliminuje to problem przecierania się przewodów i zapewnia gigantyczną przepustowość danych. Jest to warunek konieczny do obsługi architektury multisensorowej – głowica obsługuje skanery z technologią tip-sensing, moduły badające chropowatość oraz układy wizyjne. Wdrożenie tego systemu wymaga zastosowania kontrolera maszynowego UCC S5. Zawartość: 1 x Głowica pomiarowa REVO-2 (nr kat. A-5759-0030).
