Kabel szybkiej komunikacji 20 m (dla PH20 / REVO)

Dane techniczne

  • Typ komponentu: Kabel szybkiej komunikacji z zarobionymi końcówkami (High-speed communications cable - crimped ends)
  • Długość: 20 metrów

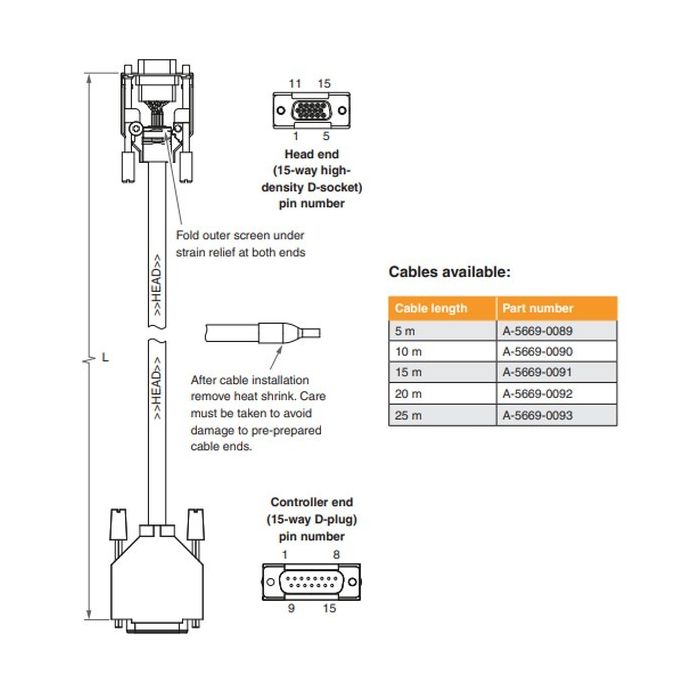

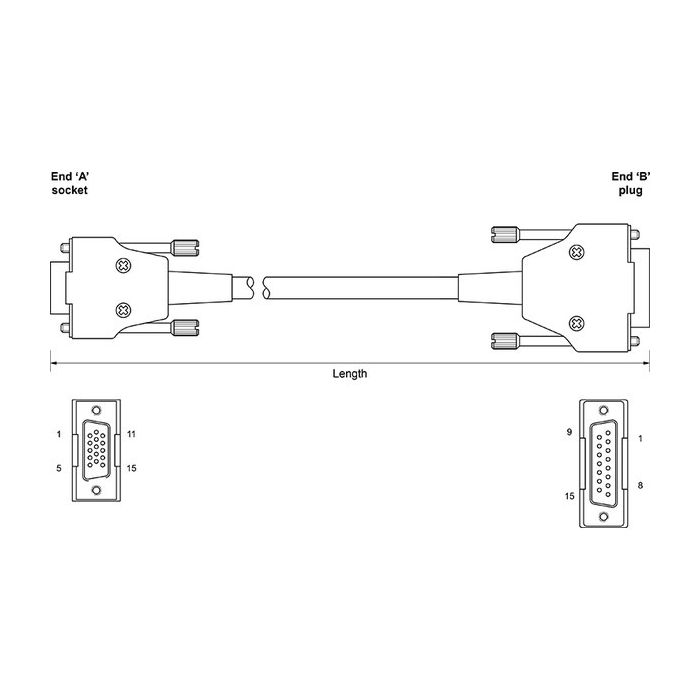

  • Złącze A (strona maszyny/głowicy): 15-stykowe gniazdo D-Sub o wysokiej gęstości (High-Density)
  • Złącze B (strona sterownika): 15-stykowy wtyk D-Sub (standardowy)
  • Kompatybilność: Głowice 5-osiowe Renishaw (PH20, REVO, REVO-2)
  • Kolor płaszcza: Pomarańczowy

Kabel o numerze katalogowym A-5669-0092 to dedykowany, 20-metrowy przewód komunikacyjny wysokiej prędkości od firmy Renishaw. Jego głównym przeznaczeniem jest niezawodne połączenie zaawansowanych, 5-osiowych głowic pomiarowych, takich jak PH20 czy systemy z rodziny REVO, z nadrzędnym kontrolerem maszyny współrzędnościowej (np. UCC T5). Zastosowana technologia bezstopniowa wymaga błyskawicznego, jednoczesnego przesyłania ogromnych pakietów danych z głowicy, co bezwzględnie wymusza zastosowanie okablowania o ścisłych parametrach ekranowania i wysokiej przepustowości.

Ten model przewodu jest dostarczany z fabrycznie zarobionymi końcówkami (crimped ends), co gwarantuje wymaganą przez producenta integralność sygnałową i ułatwia sam proces instalacji na maszynie. Charakteryzuje się on jaskrawym, pomarańczowym płaszczem ułatwiającym błyskawiczną identyfikację w szafie układu sterowania CMM. Został zakończony 15-stykowym gniazdem D-Sub wysokiej gęstości (High-Density) od strony maszyny oraz klasycznym, 15-stykowym wtykiem D-Sub wpinanym bezpośrednio w płytę kontrolera. Długość 20 metrów jest dedykowana do maszyn współrzędnościowych o dużych gabarytach roboczych. Należy mieć na uwadze, że ten dystans zbliża się już do granicy fizycznych możliwości bezpiecznego przesyłu na jednym kablu – w przypadku rozbudowy systemu powyżej 25 metrów, sprzętowa specyfikacja Renishaw będzie już wymagała instalacji dodatkowego wzmacniacza (booster) w torze komunikacyjnym.



Zawartość:

1 x Kabel szybkiej komunikacji z zarobionymi końcówkami, pomarańczowy, długość 20 m (nr kat. A-5669-0092)

SKU
A-5669-0092
2 324,70 zł
Cena netto: 1 890,00 zł
