Kabel szybkiej komunikacji 25 m (dla PH20 / REVO)

Dane techniczne

  • Typ komponentu: Kabel szybkiej komunikacji (High-speed communications cable)
  • Długość: 25 metrów
  • Złącze A (strona maszyny/głowicy): 15-stykowe gniazdo D-Sub o wysokiej gęstości (High-Density)
  • Złącze B (strona sterownika): 15-stykowy wtyk D-Sub (standardowy)
  • Kompatybilność: Głowice 5-osiowe Renishaw (PH20, REVO, REVO-2)
  • Kolor płaszcza: Pomarańczowy

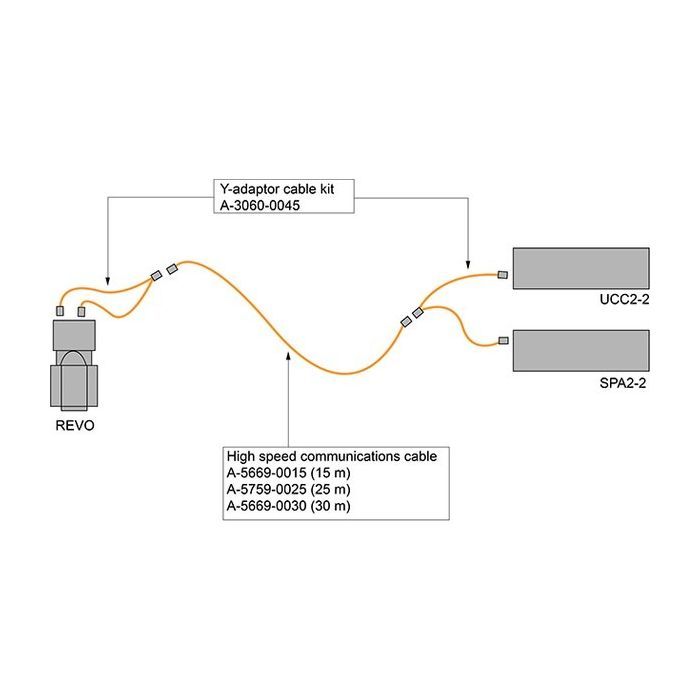

Kabel o numerze katalogowym A-5759-0025 to dedykowany, 25-metrowy przewód komunikacyjny wysokiej prędkości od firmy Renishaw. Jego głównym przeznaczeniem jest niezawodne połączenie zaawansowanych, 5-osiowych głowic pomiarowych, takich jak PH20 czy systemy z rodziny REVO, z nadrzędnym kontrolerem maszyny współrzędnościowej (np. UCC T5). W przeciwieństwie do standardowych układów indeksowanych technologia bezstopniowa wymaga błyskawicznego, jednoczesnego przesyłania ogromnych pakietów danych z głowicy, co wymusza zastosowanie okablowania o ścisłych parametrach ekranowania i wysokiej przepustowości.

Zastosowanie oryginalnego przewodu zapewnia wymaganą przez producenta integralność sygnałową, chroniąc system przed gubieniem danych na drodze między maszyną a sterownikiem. Charakteryzuje się on jaskrawym, pomarańczowym płaszczem ułatwiającym identyfikację w szafie układu sterowania CMM. Został fabrycznie zakończony 15-stykowym gniazdem D-Sub wysokiej gęstości (High-Density) od strony maszyny oraz klasycznym, 15-stykowym wtykiem D-Sub wpinanym bezpośrednio w płytę kontrolera. Długość 25 metrów to maksymalny dystans bezpośredniego połączenia rekomendowany przez inżynierów Renishaw. W przypadku konieczności wykonania jeszcze dłuższych przebiegów na wielkogabarytowych maszynach (powyżej 25 m), konieczne będzie wpięcie w tor transmisyjny sprzętowego wzmacniacza sygnału HCSB (Head comms signal booster).



Zawartość:

1 x Kabel szybkiej komunikacji, pomarańczowy, długość 25 m (nr kat. A-5759-0025)

SKU
A-5759-0025
2 785,95 zł
Cena netto: 2 265,00 zł
