Zestaw 5-osiowy PH20 Kit 3 (dwa wzmacniacze SPA3)

Dane techniczne

  • Typ komponentu: Kompletny zestaw systemu 5-osiowego (PH20 System Kit 3)

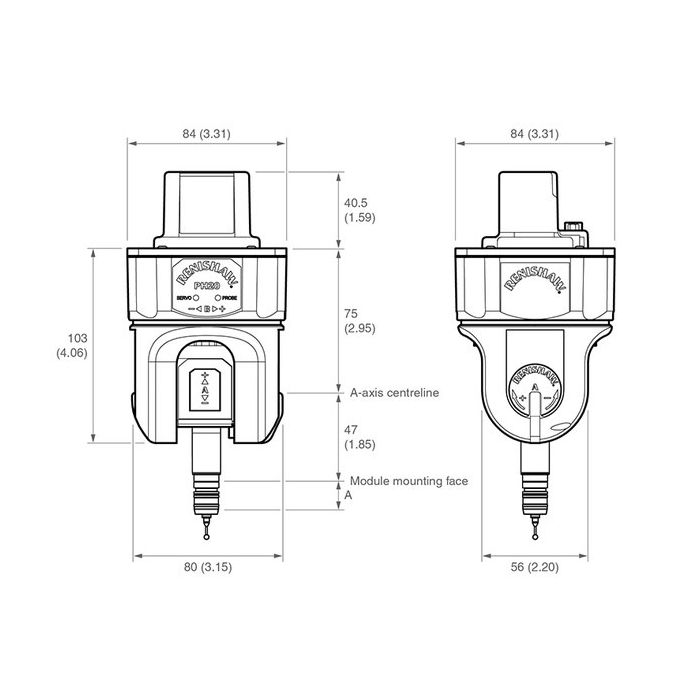

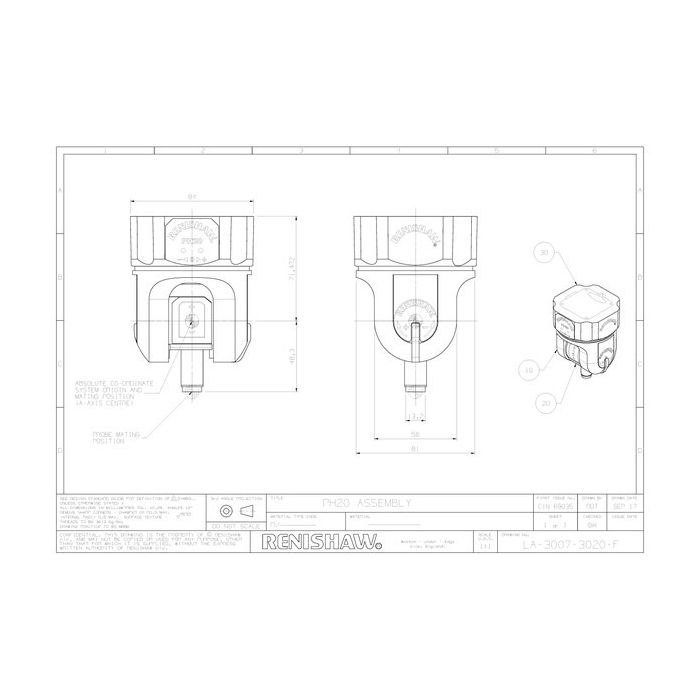

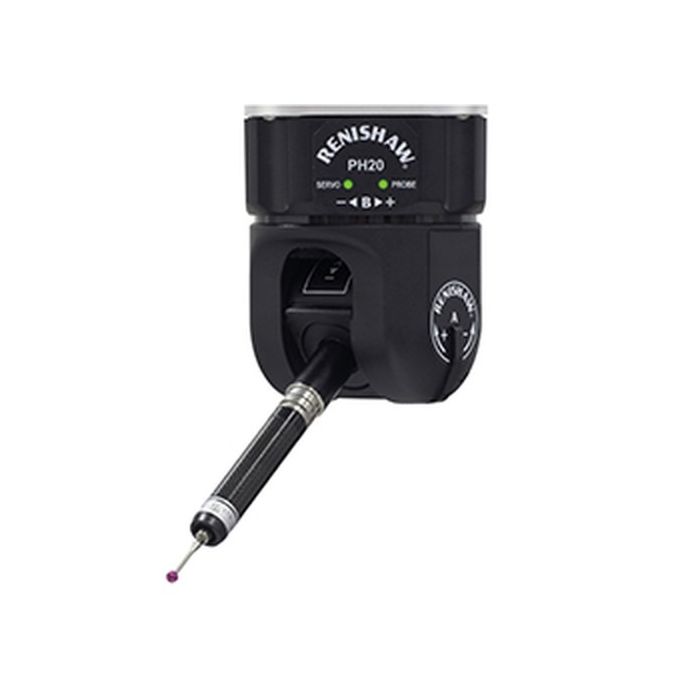

  • Głowica w zestawie: PH20 (5-osiowa, z technologią szybkiego pozycjonowania "head touches")
  • Kontroler w zestawie: UCC T5 (nadrzędna jednostka obliczeniowa dla kinematyki 5-osiowej)
  • Wzmacniacze w zestawie: 2 x SPA3 (podwójny zestaw wzmacniaczy serwo dla rozbudowanych systemów)
  • Zasilacz (PSU): Brak w zestawie
  • Wymagania dodatkowe: Układ wymaga oddzielnego doboru panelu ręcznego (joysticka) z rodziny MCU

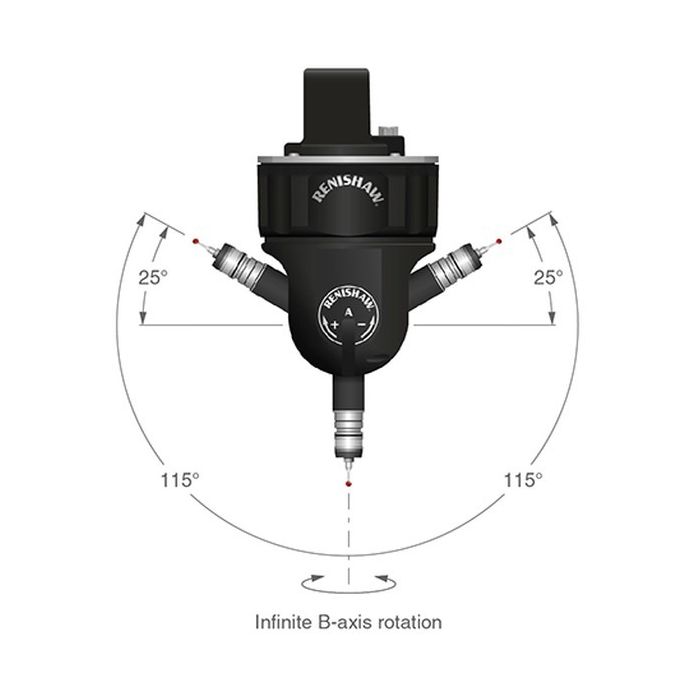

Zestaw o numerze katalogowym A-5518-1093 (PH20 System Kit 3) to wysoce rozbudowany pakiet sprzętowy firmy Renishaw, przeznaczony do implementacji bezstopniowej, 5-osiowej technologii pomiarowej na maszynach współrzędnościowych. Jego podstawowym elementem jest głowica stykowa PH20, która dzięki płynnej rotacji i zdolności do pobierania punktów (funkcja "head touches") znacząco zmniejsza obciążenie głównych osi liniowych CMM, co fizycznie przekłada się na wyższą przepustowość inspekcji metrologicznych na hali produkcyjnej.

Kluczową różnicą odróżniającą wariant Kit 3 od niższych zestawów (takich jak Kit 2) jest zastosowanie nie jednego, a dwóch wydajnych wzmacniaczy serwomotorów SPA3. Współpracują one z nadrzędnym kontrolerem ruchu UCC T5. Tego typu podwójna konfiguracja jest technicznie niezbędna w przypadkach, gdy maszyna pomiarowa dysponuje wyjątkowo dużym zapotrzebowaniem na moc prądową, bądź gdy do architektury sterowania włączana jest dodatkowa, zmotoryzowana oś (na przykład oparty na serwonapędzie stół obrotowy, tworzący układ 4-osiowy ramy). Należy zauważyć, że zestaw ten, podobnie jak Kit 2, dostarczany jest w formie bazowej infrastruktury elektronicznej – w pudełku nie znajduje się ani dedykowany zasilacz główny (PSU), ani ręczny panel sterujący (MCU). Te komponenty instalator musi zorganizować niezależnie, zgodnie z potrzebami konkretnego wdrożenia.



Zawartość zestawu:

1 x Zestaw PH20 System Kit 3 (zawiera: 1 x głowica PH20, 1 x kontroler UCC T5, 2 x wzmacniacz SPA3; nr kat. A-5518-1093)

SKU
A-5518-1093
119 113,20 zł
Cena netto: 96 840,00 zł
SKU A-5518-1093
Brand Renishaw
Typ akcesorii Narzędzia
