Moduł regulacyjny AM1 (dla głowic PH10)

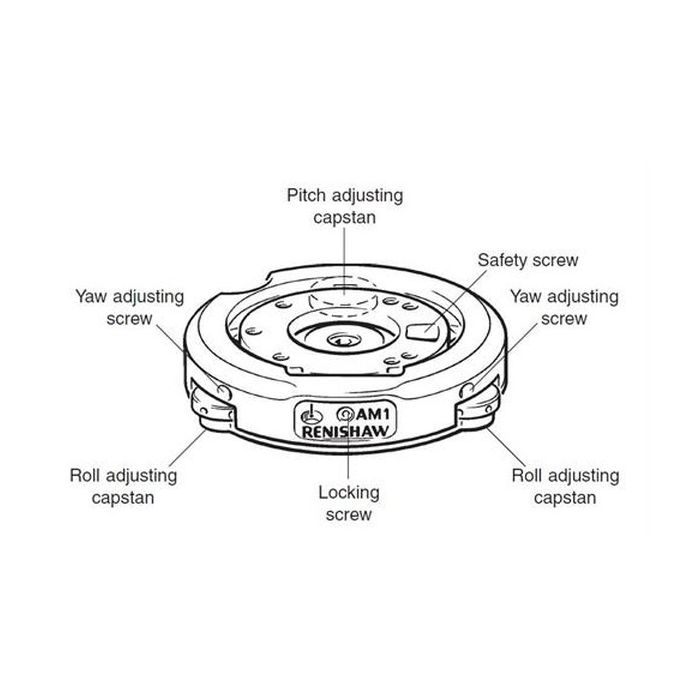

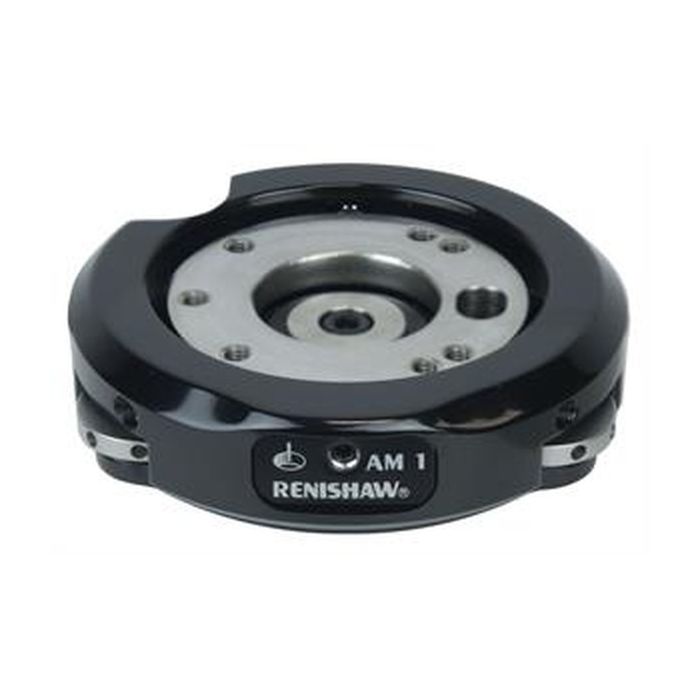

Dane techniczne: Typ komponentu: Moduł regulacyjno-ochronny (Adjustment Module) Kompatybilność z głowicami: Seria PH10 (m.in. PH10T, PH10M, PH10T PLUS, PH10M PLUS) Zakres regulacji (pochylenie/obrót): ±2° (pitch / roll) Zakres regulacji (odchylenie kierunkowe): ±1,5° (yaw) Funkcje ochronne: Wbudowany mechanizm antykolizyjny (overtravel) Montaż / demontaż: Mechanizm szybkiego zwalniania (quick release) Opis: Moduł regulacyjny AM1 (nr kat. A-1026-0320) to wysoce funkcjonalny adapter montażowy zaprojektowany do współpracy z obrotowo-uchylnymi głowicami z serii PH10. Technicznie element ten instaluje się jako interfejs pośredniczący pomiędzy standardowym trzpieniem zamocowanym w tulei maszyny współrzędnościowej (CMM) a samym korpusem zmotoryzowanej głowicy pomiarowej. Nadrzędnym zadaniem tego urządzenia jest umożliwienie szybkiego i wyjątkowo precyzyjnego wyosiowania układu względem głównych osi maszyny, co jest realizowane dzięki trzykierunkowej regulacji kątowej. Konstrukcja AM1 kryje w sobie jednak dwie dodatkowe, kluczowe dla bezpieczeństwa i ergonomii funkcje. Przede wszystkim moduł działa jak mechaniczny bezpiecznik – w przypadku niepożądanej kolizji na maszynie, wbudowany mechanizm absorbuje siłę uderzenia poprzez kontrolowane wychylenie. Skutecznie zapobiega to przeniesieniu destrukcyjnej energii na bardzo wrażliwą i drogą mechanikę pozycjonującą wewnątrz głowicy PH10. Dodatkowo, system wyposażono w złącze szybkiego uwalniania. Umożliwia ono fizyczne odpięcie głowicy od maszyny i jej późniejsze, w pełni powtarzalne zapięcie, bez wymogu czasochłonnego, ponownego osiowania całego układu. Zawartość: 1 x Moduł regulacyjno-ochronny AM1.
