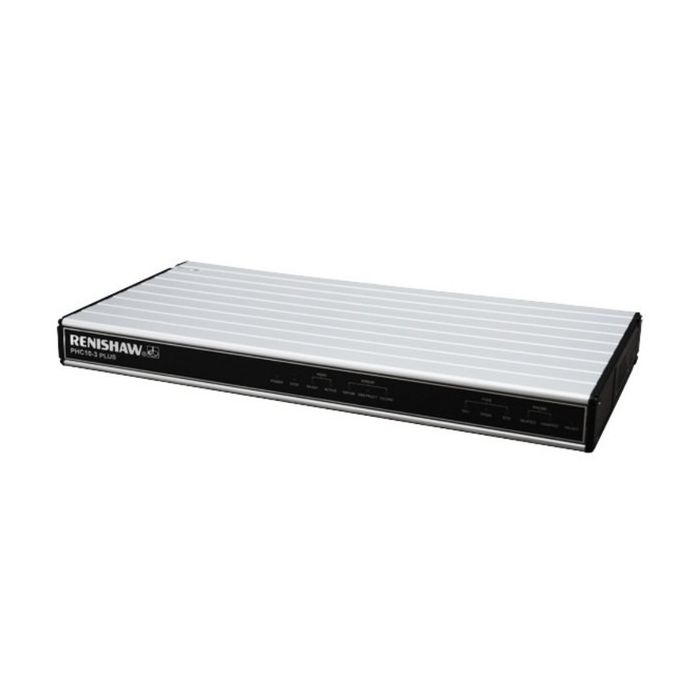

Sterownik głowicy PHC10-3 PLUS (z interfejsem PI 200-3)

Dane techniczne

  • Typ komponentu: Sterownik głowicy zmotoryzowanej (z wbudowanym interfejsem sondy)
  • Kompatybilność z głowicami: Seria PH10 PLUS (oraz starsze głowice PH10T, PH10M, PH10MQ)
  • Zintegrowany interfejs: Karta PI 200-3 (obsługa zaawansowanych sond TP200 oraz standardowych sond stykowych)
  • Interfejs komunikacyjny maszyny: RS232, USB
  • Zasilanie: Zewnętrzny zasilacz 24 V DC (w zestawie)

Sterownik o numerze katalogowym A-5863-0200 to rozszerzona wersja standardowego kontrolera PHC10-3 PLUS firmy Renishaw. Główną różnicą w stosunku do modelu bazowego jest fabrycznie zintegrowany interfejs komunikacyjny sondy PI 200-3, zamontowany wspólnie z główną elektroniką sterownika w jednej, kompaktowej obudowie 1U. Takie rozwiązanie sprzętowe pozwala zredukować ilość zajmowanego miejsca w szafie sterowniczej maszyny współrzędnościowej (CMM) oraz znacznie uprościć prowadzenie okablowania między poszczególnymi podzespołami systemu.

Urządzenie to pełni podwójną funkcję. Po pierwsze, kompleksowo zarządza wszystkimi ruchami zmotoryzowanych głowic obrotowo-uchylnych z rodziny PH10. Odbiera instrukcje od kontrolera nadrzędnego CMM i precyzyjnie napędza silniki osi A i B do wybranej z 720 pozycji, stale raportując status fizycznego zablokowania przegubu oraz ewentualne błędy, takie jak kolizje czy nieosiągnięcie zadanego położenia. Po drugie, dzięki wbudowanej wewnątrz płycie PI 200-3, przejmuje pełną odpowiedzialność za kondycjonowanie i precyzyjne przetwarzanie bardzo czułych sygnałów pomiarowych generowanych przez wysoce dokładną sondę tensometryczną TP200. Sprzęt zachowuje przy tym pełną wsteczną kompatybilność ze standardowymi, stykowymi modułami przełączającymi, działającymi na zasadzie klasycznego rozwarcia styków.



Zawartość:

1 x Sterownik głowicy zmotoryzowanej PHC10-3 PLUS ze zintegrowanym interfejsem PI 200-3 (nr kat. A-5863-0200)

SKU
A-5863-0200
15 940,80 zł
Cena netto: 12 960,00 zł
