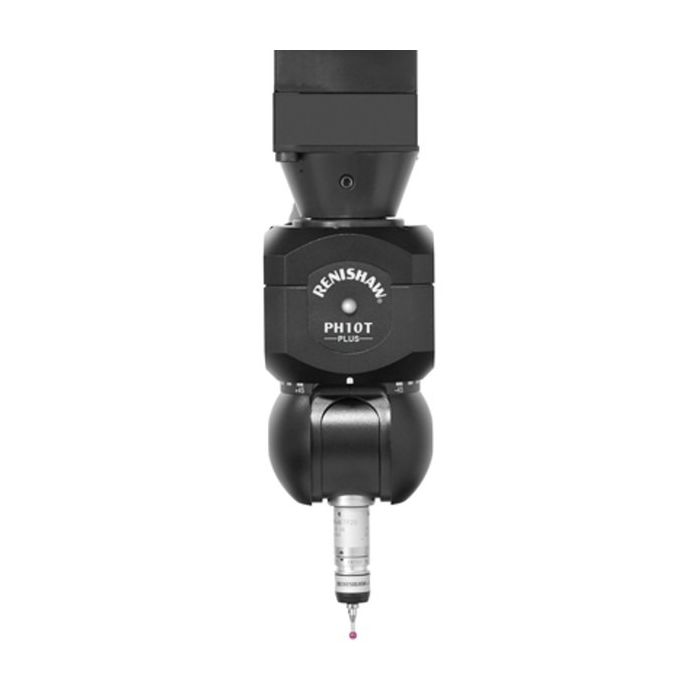

Głowica obrotowo-uchylna PH10T PLUS
Dane techniczne
- Typ głowicy: Zmotoryzowana głowica obrotowo-uchylna (Motorised indexing head)
- Zgodność środowiskowa: Wersja zgodna z dyrektywą RoHS (zastępuje wycofany model A-5863-2000)
- Mocowanie sondy: Standardowy gwint M8 (obsługa dwuprzewodowa, np. TP20, TP200)
- Mocowanie do maszyny: Wymaga dobrania odpowiedniego chwytu/trzpienia (sprzedawany oddzielnie)
- Rozdzielczość pozycjonowania: 720 pozycji (krok co 7,5° w osiach A i B)
- Powtarzalność pozycjonowania (2 sigma): < 0,4 µm (przy odległości 100 mm od środka obrotu)

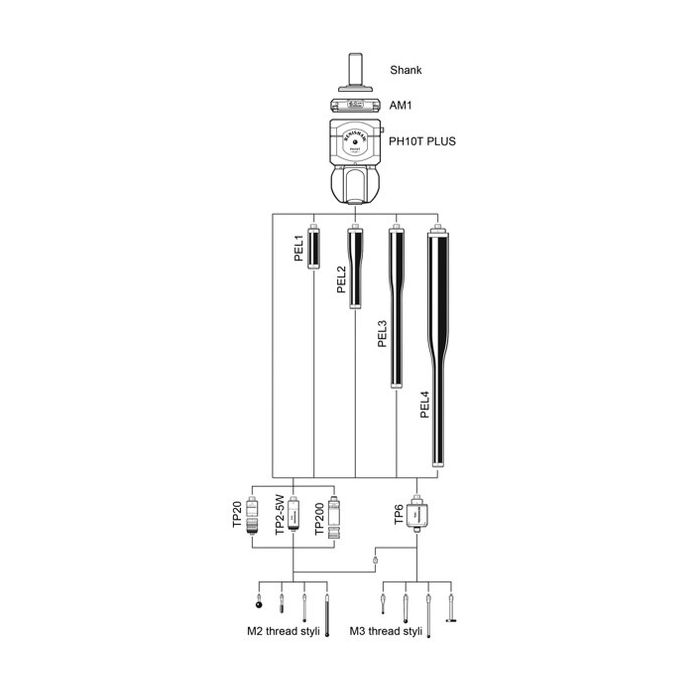

- Zasięg / udźwig: Stabilna praca z przedłużaczami (np. serii PEL) o długości do 300 mm
Zwróć uwagę, że sygnatura A-5863-5000 to wyłącznie bazowa głowica obrotowo-uchylna PH10T PLUS od firmy Renishaw. Podobnie jak w przypadku modelu wieloprzewodowego (złącze Autojoint), jest to wariant „goły” – w opakowaniu nie znajdziesz żadnego trzpienia mocującego do wrzeciona maszyny. Ten konkretny numer katalogowy wprowadzono na rynek po wejściu w życie unijnej dyrektywy RoHS, a sam produkt całkowicie zastąpił starszy wariant oznaczony jako A-5863-2000.
Głowica PH10T PLUS to niezawodny standard przemysłowy w metrologii stykowej. Urządzenie pozwala na w pełni zmotoryzowane pozycjonowanie układu pomiarowego w jednej z 720 orientacji przestrzennych, całkowicie eliminując konieczność ponownej kalibracji przy zmianie kąta najazdu. Litera „T” (Thread) wskazuje na obecność klasycznego gniazda z gwintem M8. Takie złącze jest optymalnym rozwiązaniem dla wszystkich popularnych, dwuprzewodowych sond stykowych (np. TP20 czy TP200), gdzie nie jest wymagane złącze Autojoint do skanowania wieloprzewodowego. Ulepszony mechanizm serii PLUS gwarantuje podwyższoną precyzję i dysponuje momentem obrotowym umożliwiającym bezpieczną obsługę ramion przedłużających o długości do 300 mm.
Zawartość:
1 x Głowica obrotowo-uchylna PH10T PLUS (wersja bazowa bez trzpienia mocującego, nr kat. A-5863-5000)
- SKU
- A-5863-5000
| SKU | A-5863-5000 |
|---|---|
| Brand | Renishaw |
