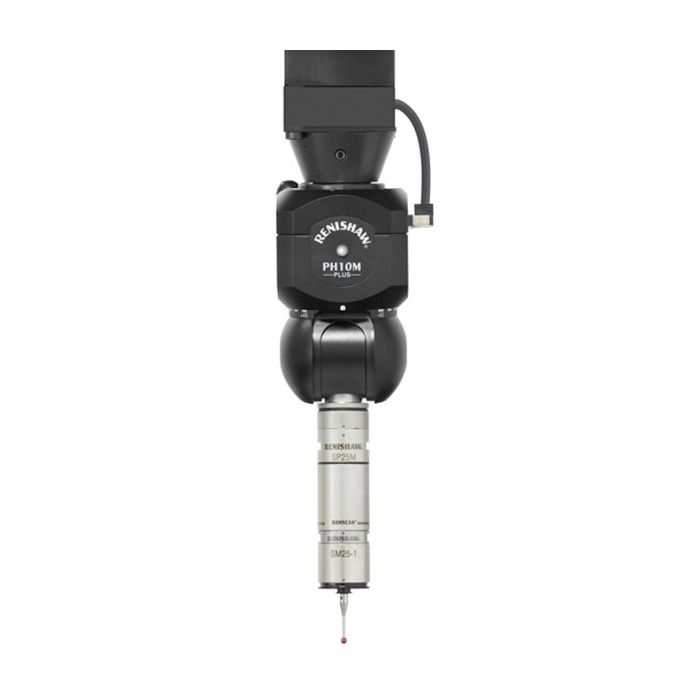

Głowica obrotowo-uchylna PH10M PLUS
Dane techniczne
- Typ głowicy: Zmotoryzowana głowica obrotowo-uchylna (Motorised indexing head)
- Zgodność środowiskowa: Wersja zgodna z dyrektywą RoHS (zastępuje wycofany model A-5863-1000)
- Mocowanie sondy: Szybkozłącze kinematyczne Autojoint (obsługa wieloprzewodowa)
- Mocowanie do maszyny: Wymaga dobrania odpowiedniego chwytu/trzpienia (sprzedawany oddzielnie)
- Rozdzielczość pozycjonowania: 720 pozycji (krok co 7,5° w osiach A i B)
- Powtarzalność pozycjonowania: < 0,4 µm (definiowana na odległości 100 mm)
- Maksymalna długość przedłużacza: 300 mm (np. przy użyciu PAA3)
Zwróć uwagę, że sygnatura A-5863-4000 to wyłącznie bazowa głowica obrotowo-uchylna PH10M PLUS od firmy Renishaw. Jest to „goła” wersja komponentu – w zestawie nie ma trzpienia mocującego do tulei maszyny ani modułu adaptacyjnego AM1. Ten konkretny numer katalogowy pojawił się w ofercie po wprowadzeniu wymogów dyrektywy RoHS, całkowicie zastępując na rynku starszy wariant oznaczony jako A-5863-1000.

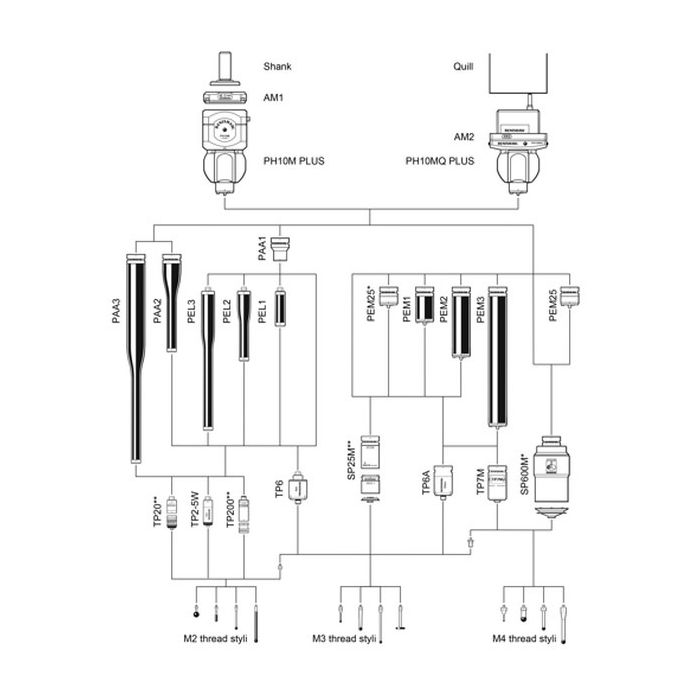

Pod kątem technicznym głowica PH10M PLUS pozostaje standardem przemysłowym. Pozwala na zmotoryzowane pozycjonowanie sondy w 720 powtarzalnych konfiguracjach przestrzennych, bez konieczności przeprowadzania uciążliwej rekalibracji całego układu. Litera „M” w nazwie oznacza zastosowanie złącza typu Autojoint z pełną obsługą wieloprzewodową. Otwiera to możliwość bezproblemowego łączenia głowicy ze złożonymi, analogowymi sondami skanującymi (np. z serii SP25M czy SP80) oraz korzystania z automatycznych stacji wymiany zasobników roboczych w trakcie wykonywania programu CNC. Ulepszony względem starszych generacji mechanizm pozycjonujący dysponuje momentem obrotowym zdolnym do bezpiecznego manewrowania przedłużaczami o długości sięgającej 300 mm.
Zawartość:
1 x Głowica obrotowo-uchylna PH10M PLUS (wersja bazowa bez trzpienia mocującego, nr kat. A-5863-4000)
- SKU
- A-5863-4000
| SKU | A-5863-4000 |
|---|---|
| Brand | Renishaw |
