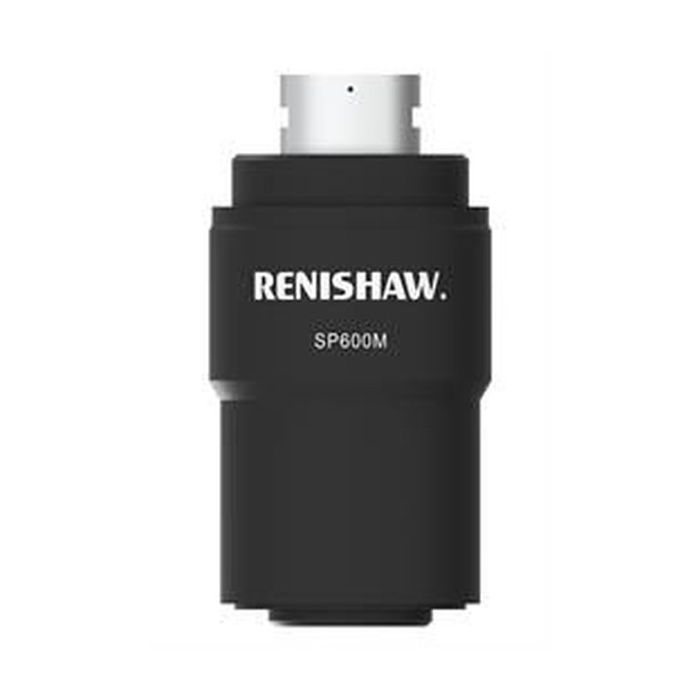

Zestaw sondy skanującej SP600M

Dane techniczne

  • Typ sondy: Analogowa skanująca 3D
  • Mocowanie: Złącze kinematyczne Autojoint (kompatybilne m.in. z PH10M PLUS, PH10MQ PLUS, PH6M)
  • Zakres pomiarowy: ±1 mm (w osiach X, Y, Z)
  • Rozdzielczość: Do 0,1 µm (zależnie od zastosowanej karty interfejsu)
  • Obsługa trzpieni: Maksymalna długość 300 mm (gwint M4)
  • Wymiana automatyczna sondy: Obsługiwana przez stojaki zmiany głowic ACR1 lub ACR3

SP600M to wariant sprawdzonej, analogowej sondy skanującej SP600, w którym fabryczne mocowanie trzpieniowe zastąpiono złączem kinematycznym Autojoint. Moduł ten służy do szybkiego gromadzenia ogromnych ilości danych pomiarowych, co jest kluczowe w procesach skanowania profili oraz inżynierii odwrotnej. Konstrukcja pomiarowa bazuje na układzie izolowanych czujników optycznych (diody LED i sensory PSD). Wyeliminowanie ocierających się elementów mechanicznych we wnętrzu sondy gwarantuje brak oporów tarcia, bardzo niskie siły nacisku (idealne do delikatnych detali) i wybitną powtarzalność powrotu do punktu zerowego.

Dzięki zastosowaniu standardowego mocowania Autojoint, produkt o numerze katalogowym A-2098-0105 integruje się bezpośrednio z zaawansowanymi, zmotoryzowanymi głowicami obrotowo-uchylnymi takimi jak PH10M PLUS czy PH6M. Co więcej, w przeciwieństwie do sztywno mocowanej wersji SP600, model SP600M może być w całości, automatycznie odpinany od głowicy i odkładany do stacji zmiany (ACR1 lub ACR3). Otwiera to drogę do w pełni zautomatyzowanego stosowania wielu technologii pomiarowych (np. wymiennie z sondami dyskretnymi serii TP20/TP200) w jednym cyklu roboczym maszyny CMM.



Zawartość:

1 x Zestaw sondy skanującej SP600M (wersja ze złączem Autojoint, nr kat. A-2098-0105)

SKU
A-2098-0105
68 843,10 zł
Cena netto: 55 970,00 zł
SKU A-2098-0105
Brand Renishaw
