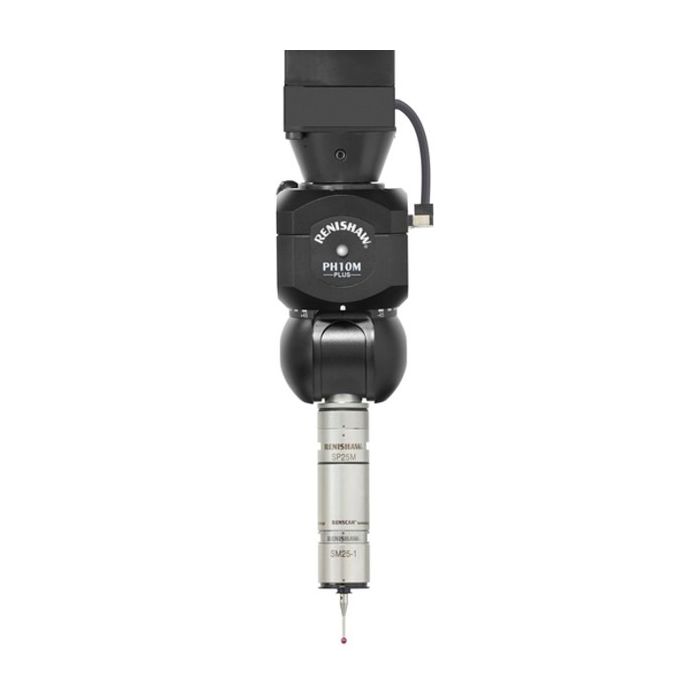

Zestaw głowicy obrotowo-uchylnej PH10M PLUS

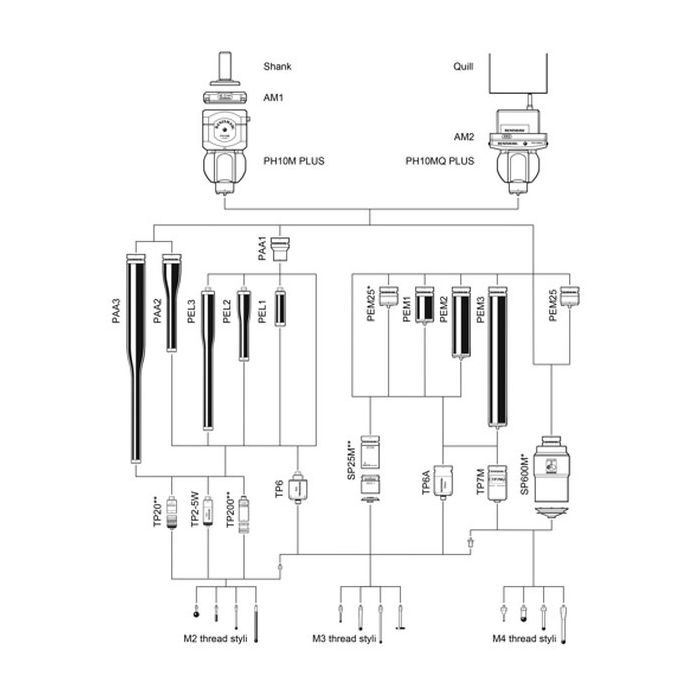

Dane techniczne: Typ komponentu: Zestaw: zmotoryzowana głowica obrotowo-uchylna z modułem pozycjonującym Rozdzielczość pozycjonowania głowicy: 720 pozycji (krok co 7,5° w osiach A i B) Mocowanie sondy: Szybkozłącze Autojoint (obsługa wieloprzewodowa) Regulacja kątowa (moduł AM1): ±2° (pochylenie/obrót), ±1,5° (odchylenie kierunkowe) Powtarzalność pozycjonowania: < 0,4 µm (przy 100 mm od środka obrotu) Mocowanie do maszyny: Wymaga dobrania trzpienia mocującego do modułu AM1 (brak trzpienia w zestawie) Opis: Zestaw o numerze katalogowym A-5863-1060 to kompleksowe rozwiązanie łączące możliwości zaawansowanej głowicy obrotowo-uchylnej PH10M PLUS z niezbędnym zapleczem kalibracyjnym w postaci modułu AM1. Sama głowica umożliwia zmotoryzowane pozycjonowanie układu pomiarowego w 720 orientacjach bez wymogu ciągłej rekalibracji. Wersja z symbolem "M" wykorzystuje złącze Autojoint, co otwiera drogę do pracy z zaawansowanymi, analogowymi sondami skanującymi oraz w pełni automatycznej wymiany głowic przy użyciu stacji dokujących na szynie MRS. Kluczowym elementem dodanym do tego pakietu jest moduł AM1 (Adjustment Module 1). Urządzenie to, montowane między głowicą a trzpieniem maszyny współrzędnościowej, umożliwia fizyczne i precyzyjne wyosiowanie układu względem głównych osi CMM. Moduł ten posiada trzy niezwykle istotne funkcje: pozwala na dokładną regulację kątową, oferuje mechanizm szybkiego uwalniania (można zdemontować głowicę i założyć ją ponownie zachowując bazowe wyosiowanie) oraz posiada wbudowane zabezpieczenie antykolizyjne. W przypadku niezamierzonego zderzenia z detalem, mechanizm wychyla się, absorbując siłę uderzenia i chroniąc w ten sposób delikatną mechanikę wewnątrz głowicy PH10M PLUS. Do uruchomienia układu na maszynie niezbędny będzie osobny trzpień dokręcany do modułu AM1. Zawartość zestawu: 1 x Głowica obrotowo-uchylna PH10M PLUS (wersja Autojoint), 1 x Moduł regulacyjno-ochronny AM1.
