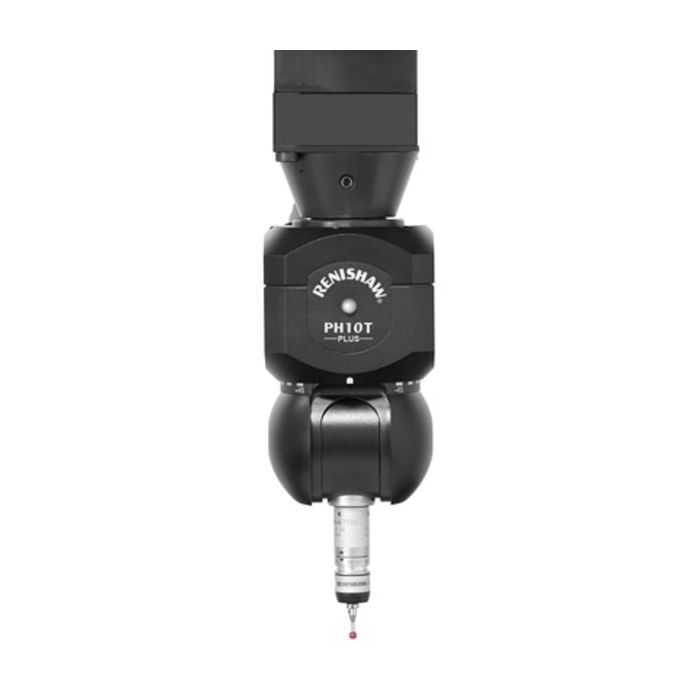

Zestaw głowicy obrotowo-uchylnej PH10T PLUS

Dane techniczne

  • Typ głowicy: Zmotoryzowana głowica obrotowo-uchylna (Motorised indexing head)
  • Rozdzielczość pozycjonowania: 720 pozycji (krok co 7,5° w osiach A i B)
  • Mocowanie sondy: Standardowy gwint M8 (obsługa dwuprzewodowa, np. dla TP20, TP200)
  • Trzpień mocujący w zestawie: MS1 (średnica bazowa: 41,35 mm - 41,45 mm)
  • Powtarzalność pozycjonowania (2 sigma): < 0,4 µm (przy 100 mm od środka obrotu)

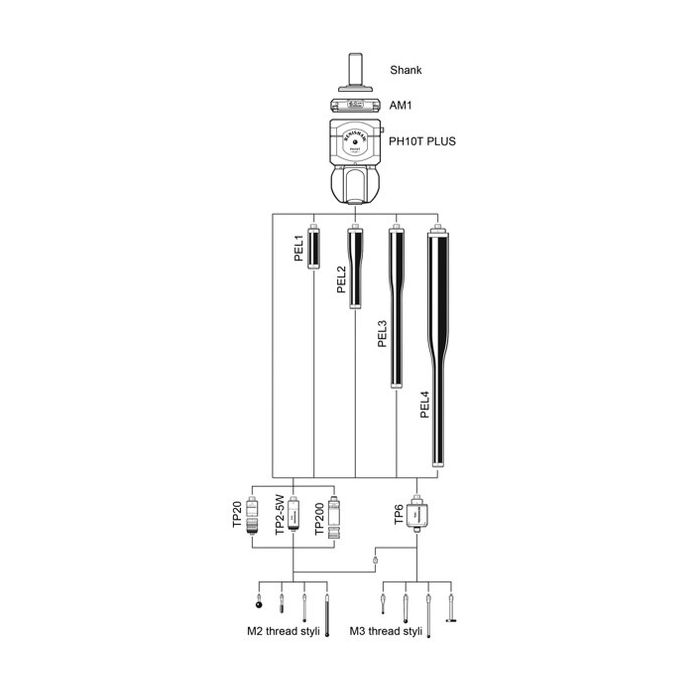

  • Zasięg / udźwig: Stabilna praca z przedłużaczami (np. z serii PEL) o długości do 300 mm

PH10T PLUS to branżowy standard w dziedzinie metrologii współrzędnościowej – wysoce niezawodna, zmotoryzowana głowica obrotowo-uchylna przeznaczona do maszyn CMM. Umożliwia ona automatyczne pozycjonowanie modułu pomiarowego w jednej z 720 powtarzalnych orientacji przestrzennych. Zapewnia to maszynie błyskawiczny dostęp do najtrudniejszych cech kontrolowanego detalu, całkowicie eliminując konieczność ponownego kalibrowania układu po zmianie kąta. Litera „T” (Thread) w nazwie oznacza klasyczne gniazdo z gwintem M8. Rozwiązanie to jest bezpośrednio kompatybilne z całą gamą popularnych, dwuprzewodowych sond stykowych (takich jak TP20 czy TP200) oraz dedykowanymi przedłużaczami, stanowiąc optymalny wybór dla systemów niewymagających zaawansowanego skanowania wieloprzewodowego.

Prezentowany zestaw o numerze katalogowym A-5863-2521 to kompletny pakiet, w skład którego wchodzi bazowa głowica PH10T PLUS oraz dopasowany chwyt cylindryczny MS1. Trzpień MS1 to jeden z najpopularniejszych standardów na rynku, zaprojektowany do bezpośredniego osadzania układu wewnątrz tulei (wrzeciona) maszyny pomiarowej. Zgodnie z wytycznymi producenta dotyczącymi bezpieczeństwa transportu, trzpień znajduje się w opakowaniu jako oddzielny element do samodzielnego montażu. W pudełku znajdują się wszystkie dedykowane śruby instalacyjne oraz instrukcja precyzująca wymagany moment obrotowy niezbędny do prawidłowego połączenia głowicy z trzpieniem przed pierwszym uruchomieniem maszyny.



Zawartość zestawu:

1 x Zestaw zmotoryzowanej głowicy obrotowo-uchylnej PH10T PLUS z trzpieniem mocującym MS1 (nr kat. A-5863-2521)

SKU
A-5863-2521
71 696,70 zł
Cena netto: 58 290,00 zł
