Sterownik głowicy PHC10-3 PLUS (z PI 200-3 i portem PICS)

Dane techniczne

  • Typ komponentu: Sterownik głowicy zmotoryzowanej z interfejsem sondy i pętlą PICS
  • Kompatybilność z głowicami: Seria PH10 PLUS (oraz starsze PH10T, PH10M, PH10MQ)
  • Zintegrowany interfejs: Karta PI 200-3 (obsługa sond tensometrycznych TP200 oraz standardowych stykowych)
  • Dodatkowe moduły komunikacyjne: Zewnętrzny port wyjściowy PICS (w zestawie z kablem PL25)
  • Interfejs komunikacyjny maszyny: RS232, USB
  • Zasilanie: Zewnętrzny zasilacz 24 V DC (w zestawie)

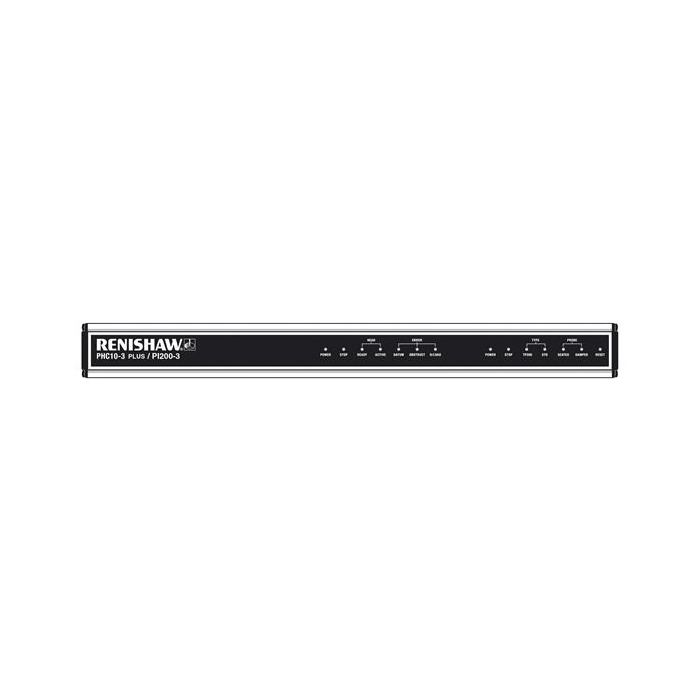

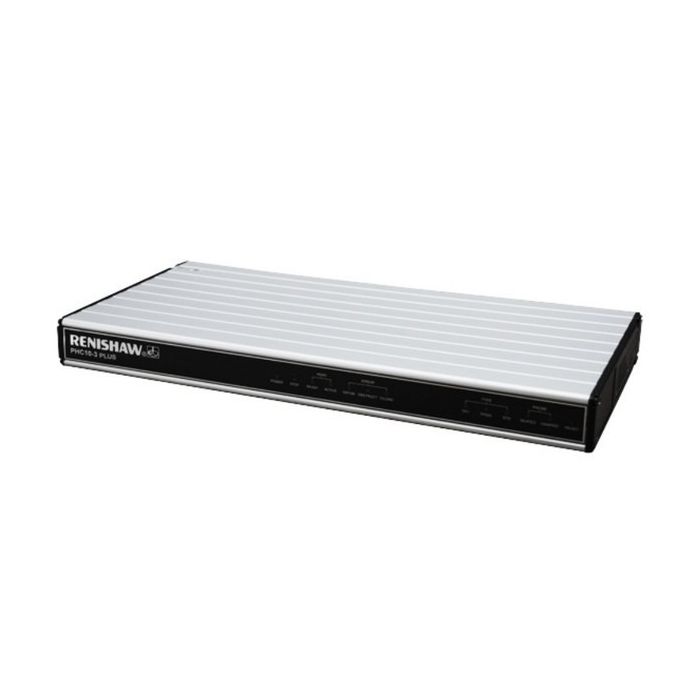

Sterownik o numerze katalogowym A-5863-0300 to najbardziej rozbudowany i wszechstronny wariant z rodziny kontrolerów PHC10-3 PLUS od firmy Renishaw. Konstrukcyjnie opiera się on na modelu A-5863-0200, zachowując wszystkie jego zalety – przede wszystkim wbudowaną kartę interfejsu sondy PI 200-3 umieszczoną we wspólnej, kompaktowej obudowie 1U. Takie rozwiązanie gwarantuje pełną obsługę mechaniczną i elektryczną zmotoryzowanych głowic obrotowo-uchylnych z serii PH10, dbając o ich zmotoryzowane pozycjonowanie, a jednocześnie zapewnia kondycjonowanie sygnałów z wysoce dokładnych sond TP200 wewnątrz tego samego modułu.

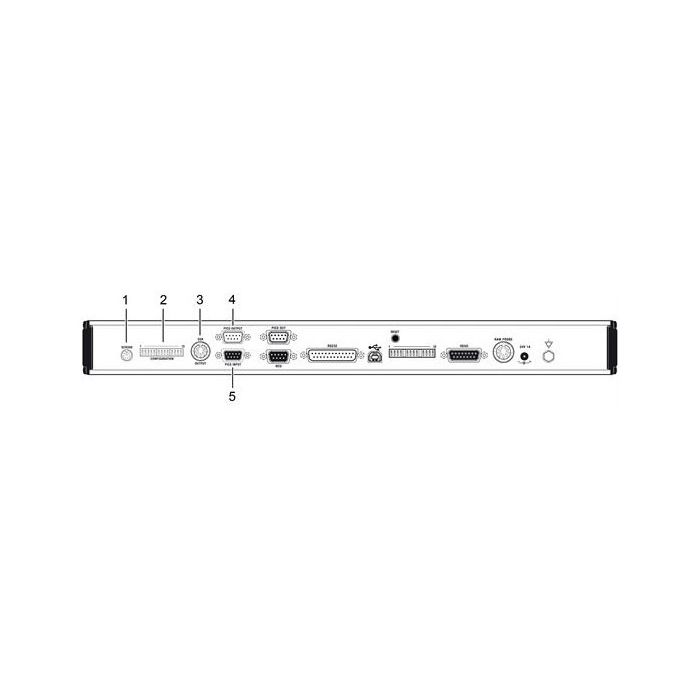

Tym, co odróżnia tę wersję i decyduje o jej unikalnym przeznaczeniu, jest rozbudowanie płyty o dodatkowy, zewnętrzny port wyjściowy PICS (Product Interconnection System) oraz dołączony do zestawu dedykowany kabel komunikacyjny PL25(T). Pętla PICS to ustandaryzowany sprzętowy sygnał Renishaw wykorzystywany do synchronizacji wielu urządzeń pomiarowych na maszynie w czasie rzeczywistym. Obecność dodatkowego złącza wyjściowego w kontrolerze PHC10-3 PLUS jest kluczowa w rozbudowanych i złożonych architekturach maszyn CMM, gdzie istnieje bezwzględna potrzeba bezpośredniego spięcia ze sobą wielu różnych interfejsów lub przełączników w jedną niezawodną sieć komunikacyjną.



Zawartość:

1 x Sterownik głowicy zmotoryzowanej PHC10-3 PLUS (z interfejsem PI 200-3, dodatkowym portem PICS, kablem PL25 i zasilaczem, nr kat. A-5863-0300)

SKU
A-5863-0300
16 531,20 zł
Cena netto: 13 440,00 zł
