Głowica obrotowo-uchylna PH10M-iQ PLUS (z funkcją iQ)

Dane techniczne

  • Typ głowicy: Zmotoryzowana głowica obrotowo-uchylna (z technologią Inferred Qualification)
  • Mocowanie sondy: Szybkozłącze kinematyczne Autojoint (obsługa wieloprzewodowa)
  • Rozdzielczość pozycjonowania: 720 pozycji (krok co 7,5° w osiach A i B)
  • Działanie funkcji iQ: Brak konieczności fizycznej kalibracji każdego kąta (kompatybilne wyłącznie z sondami stykowymi)
  • Ograniczenia funkcji iQ: Po podłączeniu sondy skanującej głowica pracuje w trybie tradycyjnym (wymaga kalibracji poszczególnych orientacji)
  • Powtarzalność pozycjonowania: < 0,4 µm (przy odległości 100 mm od środka obrotu)
  • Mocowanie do maszyny: Wymaga doboru oddzielnego chwytu/trzpienia (brak w zestawie)

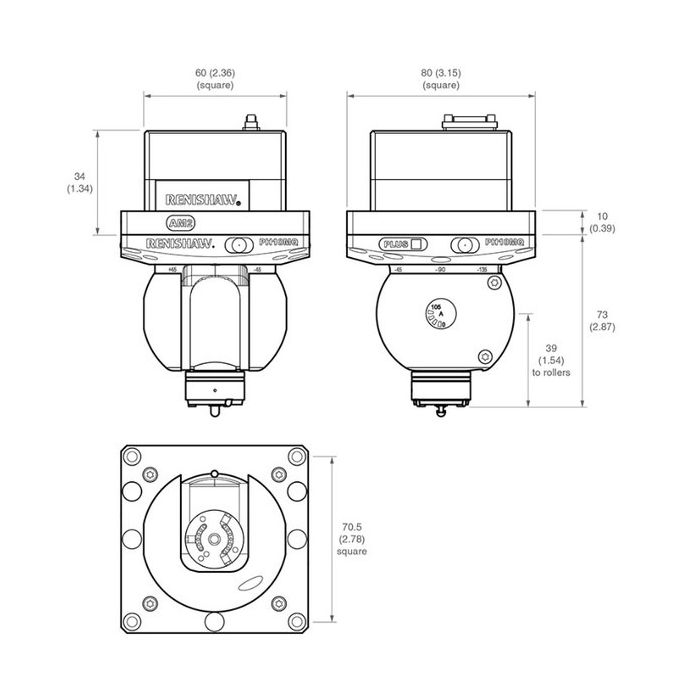

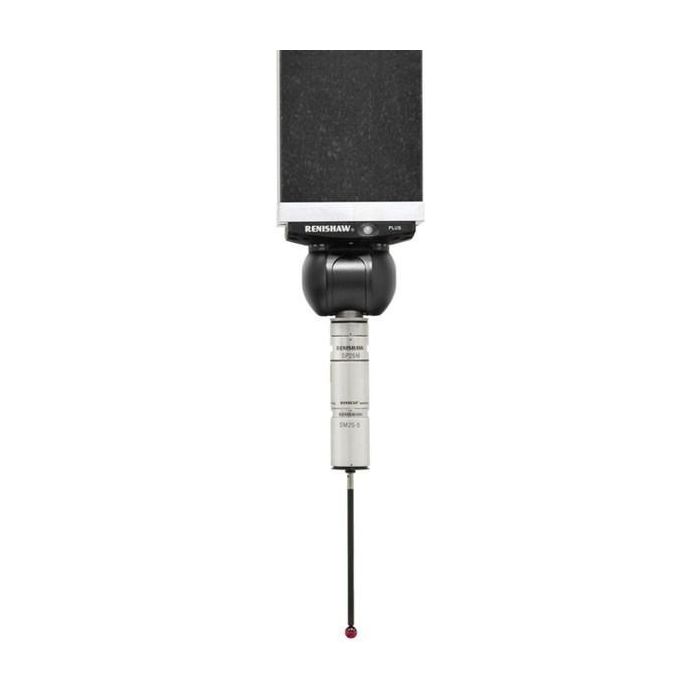

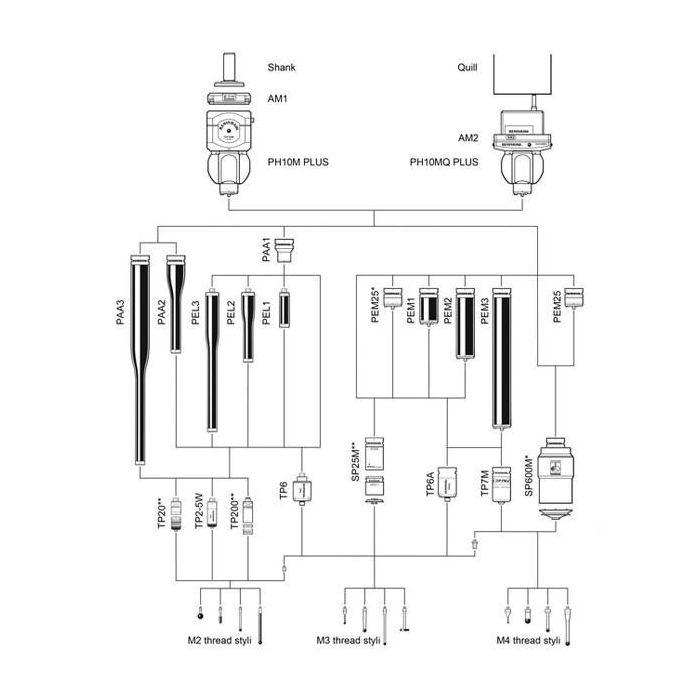

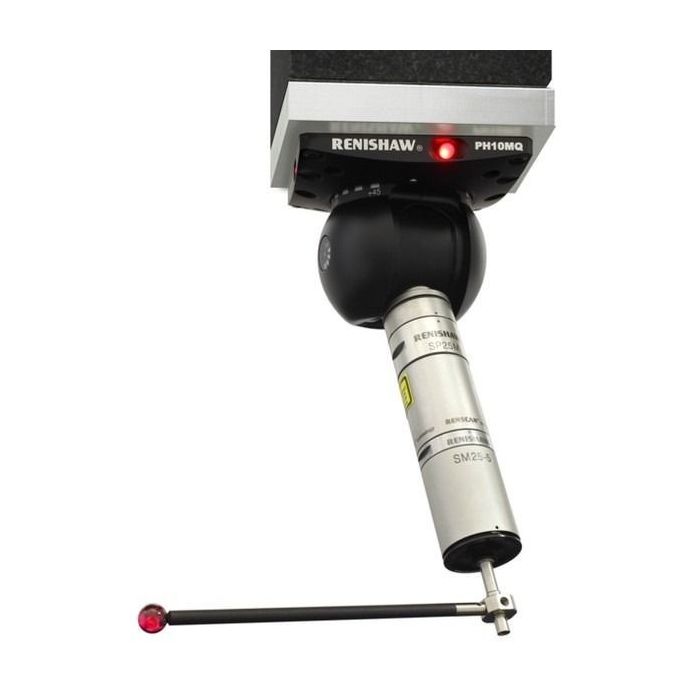

Głowica PH10M-iQ PLUS (nr kat. A-5863-7000) to jedno z najbardziej specyficznych rozwiązań w gamie obrotowo-uchylnych głowic firmy Renishaw. Pod kątem mechaniki oraz obciążalności konstrukcja ta bazuje na sprawdzonym standardzie PH10M PLUS – oferuje zmotoryzowane, bezkolizyjne pozycjonowanie w 720 orientacjach i jest wyposażona w wieloprzewodowe złącze Autojoint. Tym, co decyduje o unikalności tego modelu, jest zaimplementowana technologia "Inferred Qualification" (iQ), czyli wywnioskowana kwalifikacja układu pomiarowego.

W klasycznym procesie metrologicznym każdy zadany w programie pomiarowym kąt głowicy musi zostać fizycznie skalibrowany na kuli wzorcowej, co przy bardzo złożonych detalach potrafi zajmować znaczne ilości czasu. Głowica PH10M-iQ rozwiązuje ten problem. Po wykonaniu szybkiej kalibracji zaledwie kilku bazowych pozycji, specjalny algorytm sterownika jest w stanie samodzielnie "wywnioskować" ułożenie sondy we wszystkich pozostałych, niekalibrowanych punktach węzłowych. Drastycznie zwiększa to przepustowość maszyny współrzędnościowej. Należy jednak bezwzględnie pamiętać o jednym ograniczeniu architektonicznym: o ile system iQ doskonale współpracuje z typowymi, dyskretnymi sondami stykowymi (touch-trigger), o tyle przy zastosowaniu układów skanujących ciągle, głowica powraca do działania w standardowym trybie PH10M i wymaga mozolnej kalibracji każdego kąta. W pudełku oznaczonym sygnaturą A-5863-7000 znajduje się wyłącznie głowica bazowa (moduł montażowy AM1 lub trzpień należy dokupić oddzielnie).



Zawartość:

1 x Głowica obrotowo-uchylna PH10M-iQ PLUS (wersja z wywnioskowaną kwalifikacją, bez trzpienia mocującego, nr kat. A-5863-7000)

SKU
A-5863-7000
97 637,40 zł
Cena netto: 79 380,00 zł
