Moduł regulacyjny AM2 (dla głowic PH10MQ)
Dane techniczne
- Typ komponentu: Moduł regulacyjno-montażowy (Adjustment Module)
- Kompatybilność z głowicami: Seria PH10MQ oraz PH10MQ PLUS
- Montaż do maszyny: Bezpośrednio w tulei wrzeciona maszyny CMM (In-quill)
- Zakres regulacji (pochylenie/obrót): ±1° (pitch / roll)
- Zakres regulacji (odchylenie kierunkowe): ±1° (yaw)

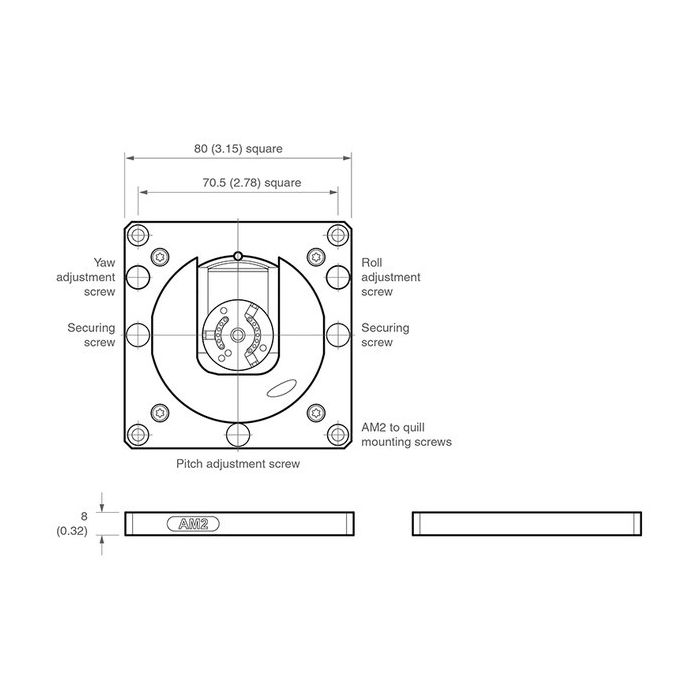

- Wymiary fizyczne: 80 mm x 10 mm (waga: 48 g)
- Ochrona antykolizyjna: Brak wbudowanego mechanizmu pochłaniania uderzeń (0° overtravel)

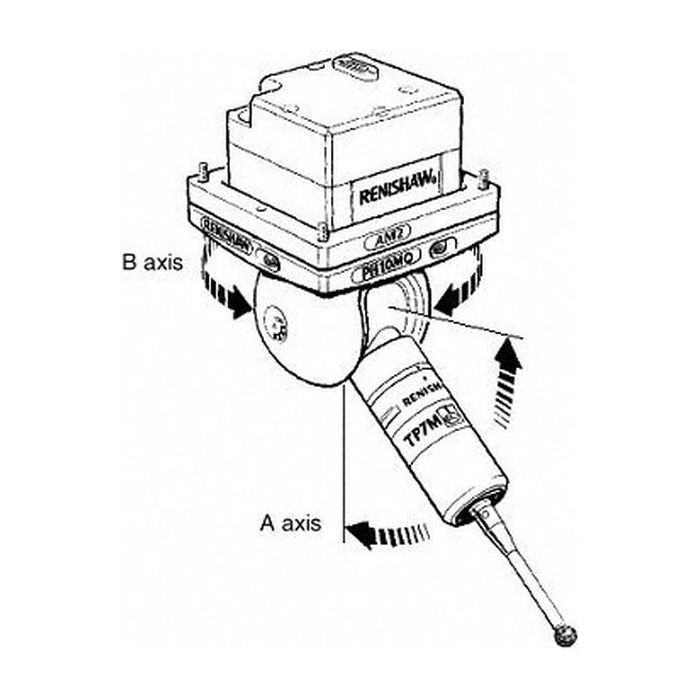

Moduł regulacyjny AM2 (nr kat. A-1036-0080) to wysoce wyspecjalizowany adapter instalacyjny zaprojektowany przez firmę Renishaw wyłącznie na potrzeby wewnętrznie montowanych, zmotoryzowanych głowic obrotowo-uchylnych z serii PH10MQ oraz PH10MQ PLUS. Głównym zadaniem tego elementu jest umożliwienie precyzyjnego wyosiowania przestrzennego układu pomiarowego z głównymi osiami maszyny współrzędnościowej (CMM) oraz z jej ewentualnym zasobnikiem automatycznej wymiany głowic.
Urządzenie składa się z bazowej płyty mocowanej w tulei maszyny oraz systemu regulacji integrowanego z kołnierzem głowicy. Konstrukcja pozwala na sprzętowe zapamiętanie optymalnego osiowania – dzięki mechanizmowi szybkiego zwalniania głowica może być wymontowana z maszyny, a po ponownym założeniu nie wymaga powtarzania procesu kalibracji. Należy jednak pamiętać o kluczowym ograniczeniu wynikającym ze specyfiki wersji AM2. Aby zapewnić niezbędną zwartość systemu (grubość modułu to jedynie 10 mm), zrezygnowano tutaj z kinetycznej ochrony antykolizyjnej (overtravel), która jest standardem np. w modelu AM1. W przypadku zderzenia korpusu sondy z detalem siła nie zostanie w żaden sposób zamortyzowana, co wymaga od operatorów znacznej ostrożności na etapach ręcznego sterowania i wdrażania nowych programów CNC.
Zawartość:
1 x Moduł regulacyjno-montażowy AM2 (nr kat. A-1036-0080)
- SKU
- A-1036-0080
| SKU | A-1036-0080 |
|---|---|
| Brand | Renishaw |
| Typ akcesorii | Narzędzia |
