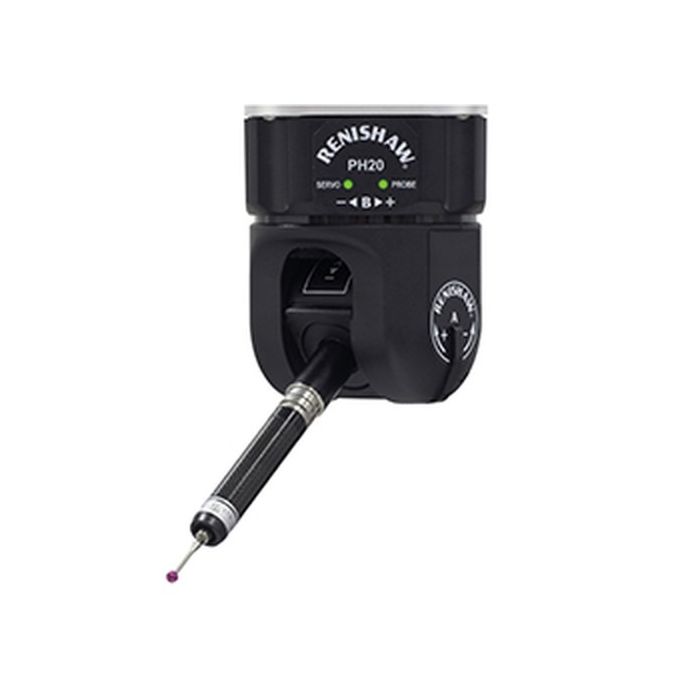

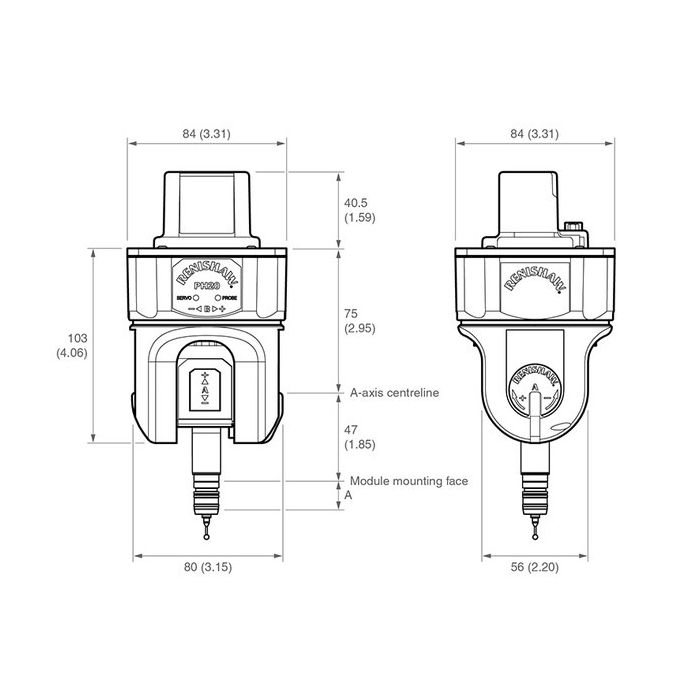

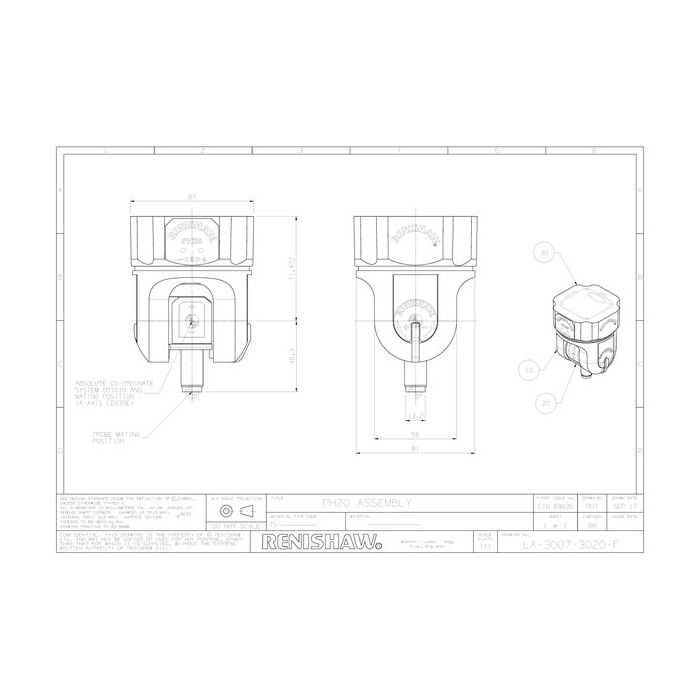

Głowica pomiarowa PH20 (5-osiowa)

Dane techniczne

  • Typ głowicy: 5-osiowa głowica stykowa (z bezstopniowym pozycjonowaniem)
  • Metoda pomiarowa: Technologia "head touches" (rejestracja punktu z wykorzystaniem ruchu obrotowego głowicy)

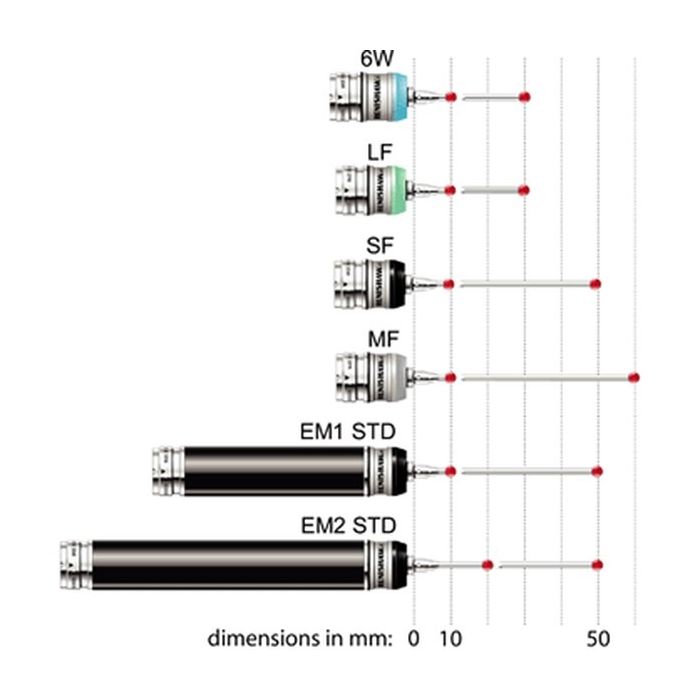

  • Kompatybilność modułów: Magnetyczne moduły stykowe z rodziny TP20

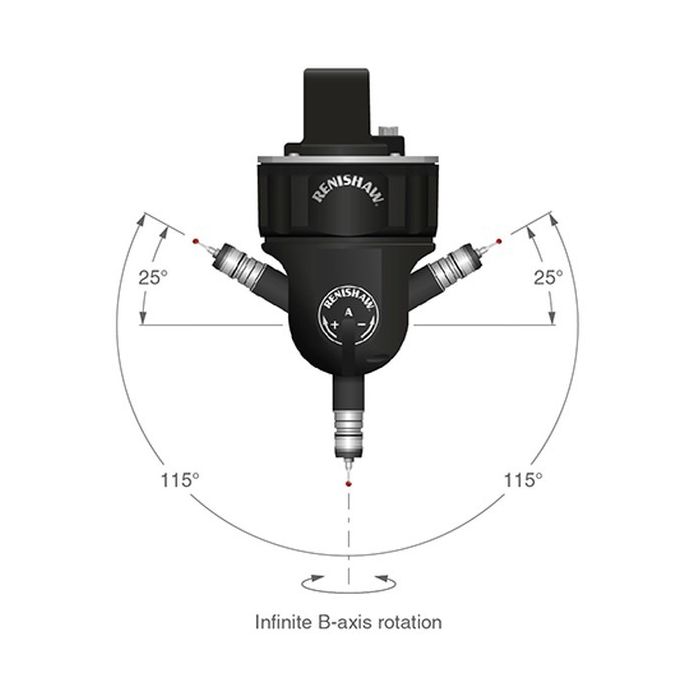

  • Zakres ruchu: Oś A: od -115° do +115°, Oś B: płynna, ciągła rotacja
  • Zasięg / udźwig: Optymalna praca z trzpieniami do długości definiowanych przez standardy TP20
  • Wymagania systemowe: Konieczność zastosowania zaawansowanego sterownika Renishaw z rodziny UCC

Głowica PH20 (nr kat. A-5518-1091) wprowadza technologię 5-osiową do rutynowej metrologii stykowej. W przeciwieństwie do klasycznych rozwiązań indeksowanych, które pozycjonują się w z góry określonych krokach kątowych, PH20 oferuje pozycjonowanie w pełni płynne. Kluczową cechą tego systemu jest technologia "head touches" – głowica pobiera punkty pomiarowe operując wyłącznie własnymi silnikami obrotowymi, bez konieczności przemieszczania całej, często bezwładnej masy maszyny CMM w osiach liniowych X, Y i Z. Takie podejście fizycznie skraca czas pojedynczego dotknięcia i ogranicza błędy dynamiczne związane z ruchem ramy maszyny.

Z metrologicznego punktu widzenia system bazuje na standardowych, wymiennych modułach stykowych serii TP20. Zintegrowane złącze magnetyczne zapewnia bezproblemową współpracę z magazynkami wymiany (np. TCR20), pozwalając na pełną automatyzację doboru trzpieni w cyklu CNC. Mimo niewątpliwych zalet czasowych, proces wdrażania tego rozwiązania bywa rygorystyczny technicznie. Wymaga on pełnej integracji z zaawansowanymi kontrolerami maszynowymi z rodziny UCC oraz oprogramowaniem potrafiącym kalkulować ciągłą kinematykę 5-osiową. System ten sprawdzi się świetnie w seryjnej kontroli jakości, jednak modernizacja starszych układów wiąże się często z koniecznością przebudowy całego toru sterowania maszyny.



Zawartość:

1 x Głowica pomiarowa PH20 (wersja 5-osiowa, nr kat. A-5518-1091)

SKU
A-5518-1091
107 477,40 zł
Cena netto: 87 380,00 zł
SKU A-5518-1091
Brand Renishaw
Typ akcesorii Narzędzia
Dane techniczne: Typ głowicy: 5-osiowa głowica stykowa (z bezstopniowym pozycjonowaniem) Metoda pomiarowa: Technologia "head touches" (rejestracja punktu z wykorzystaniem ruchu obrotowego głowicy) Kompatybilność modułów: Magnetyczne moduły stykowe z rodziny TP20 Zakres ruchu: Oś A: od -115° do +115°, Oś B: płynna, ciągła rotacja Wymagania systemowe: Konieczność zastosowania zaawansowanego sterownika Renishaw z rodziny UCC Opis: Głowica PH20 (nr kat. A-5518-1091) wprowadza technologię 5-osiową do rutynowej metrologii stykowej. W przeciwieństwie do klasycznych rozwiązań indeksowanych, które pozycjonują się w z góry określonych krokach kątowych, PH20 oferuje pozycjonowanie w pełni płynne. Kluczową cechą tego systemu jest technologia "head touches" – głowica pobiera punkty pomiarowe operując wyłącznie własnymi silnikami obrotowymi, bez konieczności przemieszczania całej ramy maszyny CMM w osiach liniowych. Takie podejście fizycznie skraca czas pojedynczego dotknięcia i ogranicza błędy dynamiczne. Z metrologicznego punktu widzenia system bazuje na standardowych, wymiennych modułach stykowych serii TP20. Zintegrowane złącze magnetyczne zapewnia bezproblemową współpracę z magazynkami wymiany, pozwalając na pełną automatyzację. Wdrażanie tego rozwiązania jest jednak wymagające technicznie – niezbędna jest pełna integracja z zaawansowanymi kontrolerami UCC oraz oprogramowaniem potrafiącym kalkulować ciągłą kinematykę 5-osiową. Modernizacja starszych maszyn o ten układ często wymusza przebudowę całej szafy sterowniczej. Zawartość: 1 x Głowica pomiarowa PH20 (nr kat. A-5518-1091).
