Kabel szybkiej komunikacji 15 m (dla PH20 / REVO)

Dane techniczne

  • Typ komponentu: Kabel szybkiej komunikacji (High-speed communications cable)
  • Długość: 15 metrów
  • Złącze A (strona maszyny/głowicy): 15-stykowe gniazdo D-Sub o wysokiej gęstości (High-Density)
  • Złącze B (strona sterownika): 15-stykowy wtyk D-Sub (standardowy)
  • Kompatybilność: Głowice 5-osiowe Renishaw (PH20, REVO, REVO-2)
  • Kolor płaszcza: Pomarańczowy

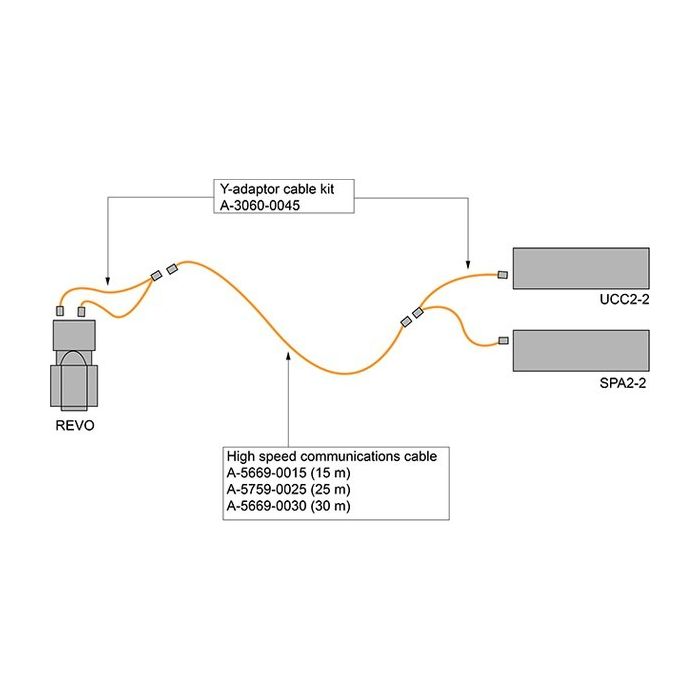

Kabel o numerze katalogowym A-5669-0015 to dedykowany, 15-metrowy przewód komunikacyjny wysokiej prędkości od firmy Renishaw. Jego głównym przeznaczeniem jest niezawodne połączenie zaawansowanych, 5-osiowych głowic pomiarowych, takich jak PH20 czy systemy z rodziny REVO, z nadrzędnym kontrolerem maszyny współrzędnościowej (np. UCC T5). W przeciwieństwie do standardowych układów indeksowanych technologia bezstopniowa wymaga błyskawicznego, jednoczesnego przesyłania ogromnych pakietów danych z głowicy, co wymusza zastosowanie okablowania o ścisłych parametrach ekranowania i wysokiej przepustowości.

Zastosowanie oryginalnego przewodu zapewnia wymaganą przez producenta integralność sygnałową, chroniąc system przed gubieniem danych na drodze między maszyną a sterownikiem. Charakteryzuje się on jaskrawym, pomarańczowym płaszczem ułatwiającym identyfikację w szafie układu sterowania CMM. Został fabrycznie zakończony 15-stykowym gniazdem D-Sub wysokiej gęstości (High-Density) od strony maszyny oraz klasycznym, 15-stykowym wtykiem D-Sub wpinanym bezpośrednio w płytę kontrolera. Długość 15 metrów jest optymalnym wyborem dla standardowych i średnich gabarytowo maszyn współrzędnościowych, pozwalając na swobodne ułożenie przewodu bez konieczności wprowadzania dodatkowych wzmacniaczy sygnału (które są wymagane dopiero przy przebiegach przekraczających 25 metrów).



Zawartość:

1 x Kabel szybkiej komunikacji, pomarańczowy, długość 15 m (nr kat. A-5669-0015)

SKU
A-5669-0015
1 863,45 zł
Cena netto: 1 515,00 zł
