Kabel szybkiej komunikacji 20 m (dla PH20 / REVO)

Dane techniczne

  • Typ komponentu: Kabel szybkiej komunikacji z zarobionymi końcówkami (High-speed communications cable - crimped ends)
  • Długość: 25 metrów

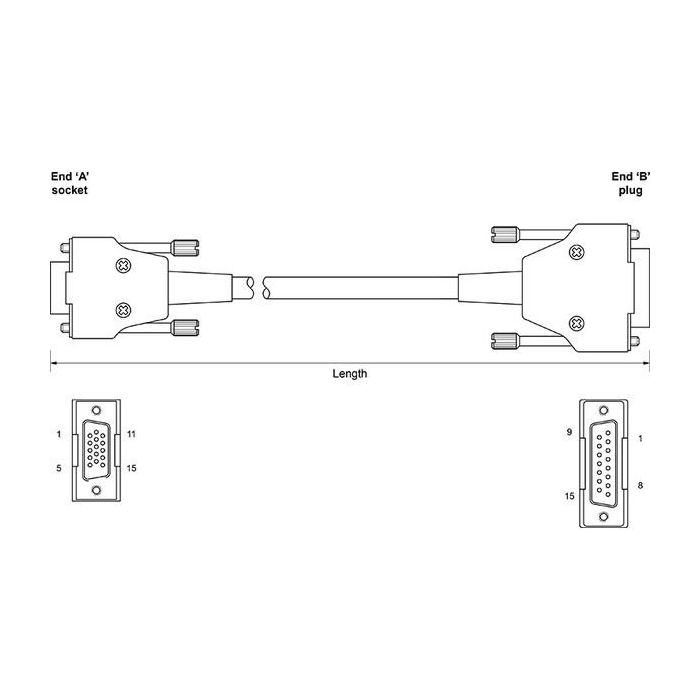

  • Złącze A (strona maszyny/głowicy): 15-stykowe gniazdo D-Sub o wysokiej gęstości (High-Density)
  • Złącze B (strona sterownika): 15-stykowy wtyk D-Sub (standardowy)
  • Kompatybilność: Głowice 5-osiowe Renishaw (PH20, REVO, REVO-2)
  • Kolor płaszcza: Pomarańczowy

Kabel o numerze katalogowym A-5669-0093 to najdłuższy z wariantów fabrycznie zarabianych przewodów komunikacyjnych wysokiej prędkości od firmy Renishaw. Jego głównym przeznaczeniem jest niezawodne połączenie zaawansowanych, 5-osiowych głowic pomiarowych, takich jak PH20 czy systemy z rodziny REVO, z nadrzędnym kontrolerem maszyny współrzędnościowej (np. UCC T5). Zastosowana technologia bezstopniowa wymaga błyskawicznego, jednoczesnego przesyłania ogromnych pakietów danych z głowicy. Wymusza to zastosowanie okablowania o ścisłych parametrach ekranowania, zdolnego sprostać rygorystycznym limitom pojemnościowym narzuconym przez producenta.

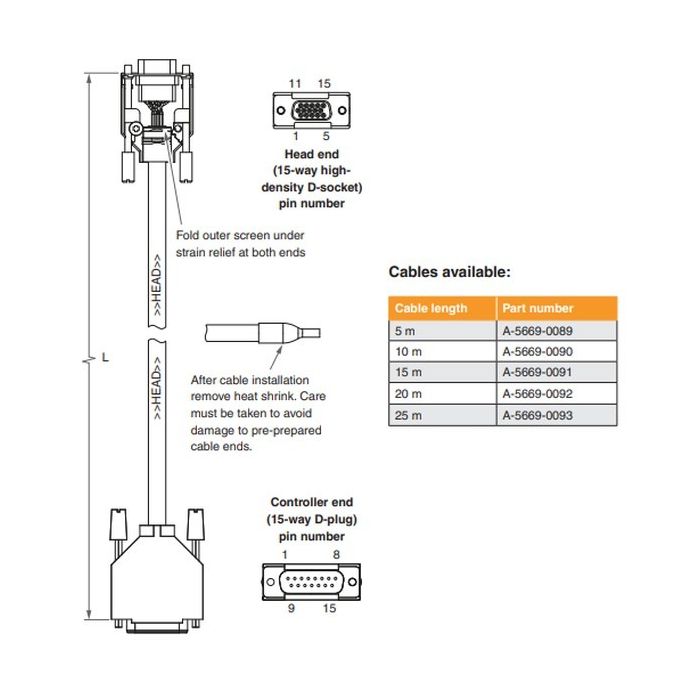

Dostarczany model posiada fabrycznie zaciskane końcówki (crimped ends), co gwarantuje pożądaną integralność sygnałową i radykalnie ułatwia proces wdrażania sprzętu. Przewód w jaskrawym, pomarańczowym płaszczu łatwo zidentyfikować wśród gęstych wiązek w szafie układu sterowania CMM. Został on zakończony 15-stykowym gniazdem D-Sub wysokiej gęstości (High-Density) od strony maszyny oraz klasycznym, 15-stykowym wtykiem D-Sub wpinanym bezpośrednio w płytę kontrolera. Długość 25 metrów to graniczna, maksymalna wartość dla bezpośredniego połączenia głowicy ze sterownikiem. Z technicznego punktu widzenia, jeśli architektura wielkogabarytowej maszyny pomiarowej będzie wymagała przebiegów przekraczających ten dystans, konieczne stanie się wpięcie w tor transmisyjny sprzętowego wzmacniacza sygnału (HCSB), aby zapobiec degradacji i gubieniu ramek danych.



Zawartość:

1 x Kabel szybkiej komunikacji z zarobionymi końcówkami, pomarańczowy, długość 25 m (nr kat. A-5669-0093)

SKU
A-5669-0093
2 785,95 zł
Cena netto: 2 265,00 zł
SKU A-5669-0093
Brand Renishaw
Typ akcesorii Narzędzia
Dane techniczne: Typ komponentu: Kabel szybkiej komunikacji z zarobionymi końcówkami (High-speed communications cable - crimped ends) Długość: 25 metrów Złącze A (strona maszyny/głowicy): 15-stykowe gniazdo D-Sub o wysokiej gęstości Złącze B (strona sterownika): 15-stykowy wtyk D-Sub Kompatybilność: Głowice 5-osiowe Renishaw (PH20, REVO, REVO-2) Kolor płaszcza: Pomarańczowy Opis: Kabel o numerze katalogowym A-5669-0093 to najdłuższy z wariantów fabrycznie zarabianych przewodów komunikacyjnych wysokiej prędkości od firmy Renishaw. Jego głównym przeznaczeniem jest niezawodne połączenie zaawansowanych, 5-osiowych głowic pomiarowych, takich jak PH20 czy systemy z rodziny REVO, z nadrzędnym kontrolerem maszyny współrzędnościowej. Zastosowana technologia bezstopniowa wymaga błyskawicznego przesyłania ogromnych pakietów danych z głowicy, co wymusza zastosowanie okablowania o ścisłych parametrach ekranowania. Model ten posiada fabrycznie zaciskane końcówki, co gwarantuje pożądaną integralność sygnałową i radykalnie ułatwia proces wdrażania sprzętu. Przewód posiada jaskrawy, pomarańczowy płaszcz. Zakończony został 15-stykowym gniazdem D-Sub wysokiej gęstości od strony maszyny oraz klasycznym, 15-stykowym wtykiem D-Sub od strony kontrolera. Długość 25 metrów to graniczna, maksymalna wartość dla bezpośredniego połączenia. Jeśli architektura wielkogabarytowej maszyny pomiarowej będzie wymagała dłuższego przebiegu, konieczne stanie się wpięcie sprzętowego wzmacniacza sygnału, aby zapobiec degradacji danych. Zawartość: 1 x Kabel szybkiej komunikacji o długości 25 m (nr kat. A-5669-0093).
