Uchwyt z kołnierzem Hexagon do maszyny pomiarowej (M4,M8/D160)
Dane techniczne
- Typ mocowania: Uchwyt 3-szczękowy z kołnierzem
- Zastosowanie: do maszyny pomiarowej

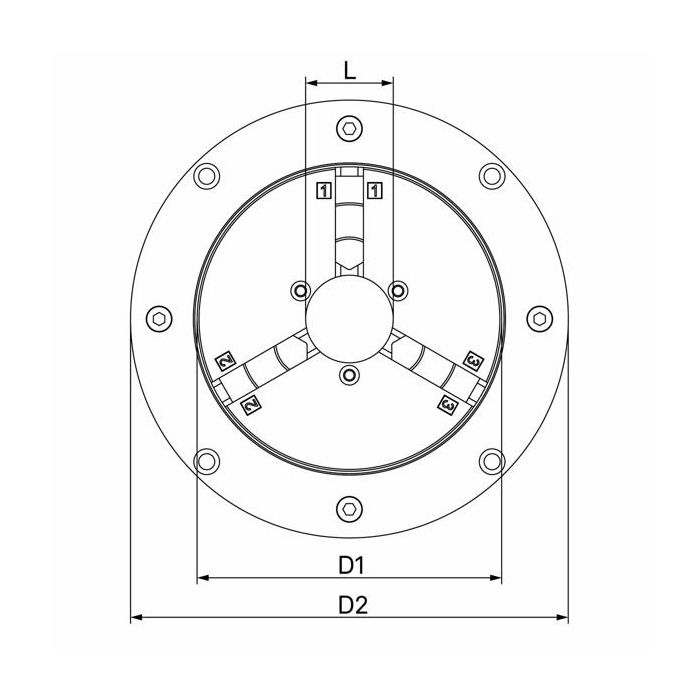

- Średnica zewnętrzna uchwytu (D1): 160 mm
- Otwór środkowy średnicy (L): 46 mm
- Zakres mocowania zewnętrznego (A): 1 - 150 mm
- Zakres mocowania wewnętrznego (I): 34 - 174 mm
- Materiał: Stal nierdzewna
- Mocowanie: M4 / M8
- Kołnierz o średnicy zewnętrznej (D2): 230 mm
- Zakres mocowania zewnętrznego (A1): 1 - 81 mm

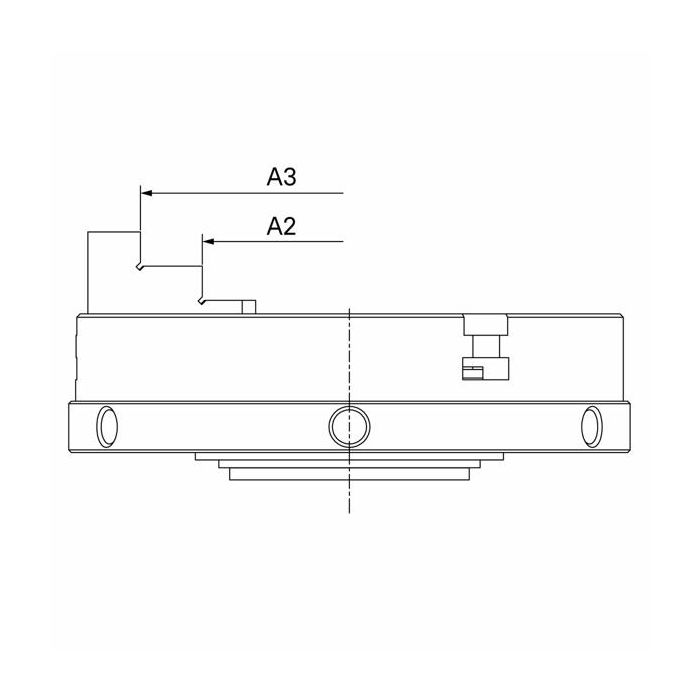

- Zakres mocowania zewnętrznego (A2): 34 - 114 mm
- Zakres mocowania zewnętrznego (A3): 70 - 150 mm

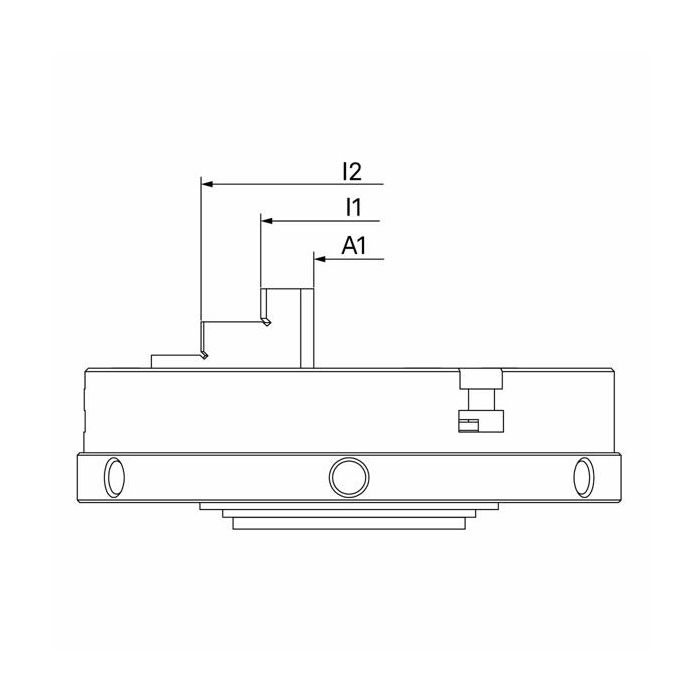

- Zakres mocowania wewnętrznego (I1): 34 - 114 mm
- Zakres mocowania wewnętrznego (I2): 94 - 174 mm

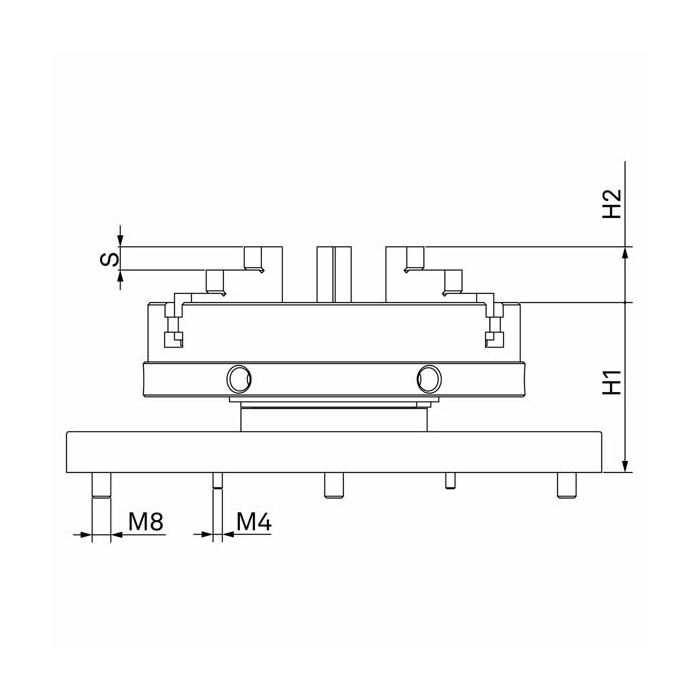

- Wysokość kołnierza od powierzchni uchwytu (H1): 73 mm
- Wysokość szczęk (H2): 24 mm
- Wysokość stopnia (S): 10 mm
- Waga: 8 580 g
Niezwykle precyzyjne, samocentrujące i wysoce powtarzalne uchwyty firmy Hexagon generują jednorodną siłę zacisku i pomagają użytkownikom osiągnąć najwyższy poziom precyzji i jakości w procesie pomiaru.
Dzięki elastycznej płycie montażowej uchwyt trójszczękowy FC-160SS3 można zamontować bezpośrednio na stole maszynowym. Ponadto jest kompatybilny z płytami bazowymi Hexagon Swift-Fix i stołami obrotowymi Leitz.
Zawartość:

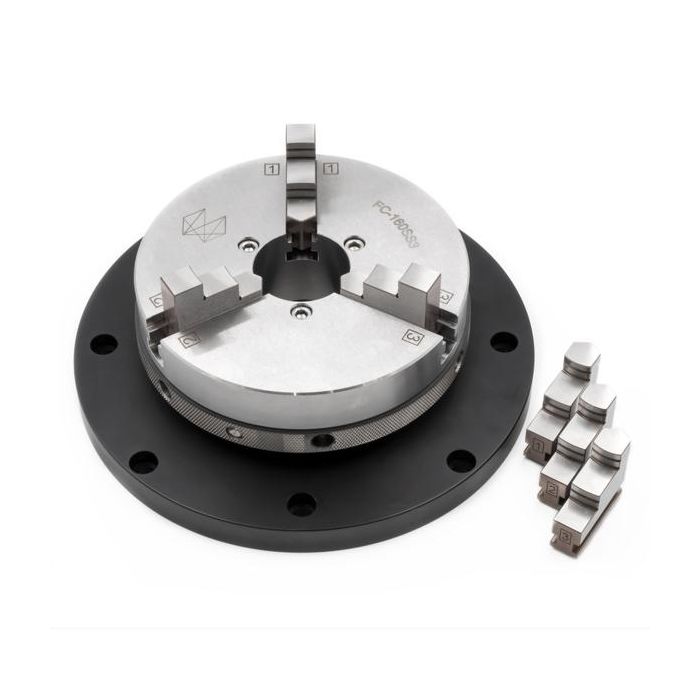

- Uchwyt trójszczękowy wraz z płytą montażową
- Szczęki zaciskowe (3 sztuki) do zaciskania wewnętrznego
- Szczęki zaciskowe (3 sztuki) do zaciskania zewnętrznego
- Klucz zaciskowy
- Elementy mocujące (4 x śruby M8 / 4 x śruby M4)
Uwaga:
Ten uchwyt nie jest kompatybilny ze zintegrowanym stołem obrotowym iRT 4 HD.
- SKU
- FC-160SS3
7 704,72 zł
Cena netto:
6 264,00 zł
Cena netto:
| SKU | FC-160SS3 |
|---|---|
| Brand | Hexagon |
| Materiał trzonu | Stal |
