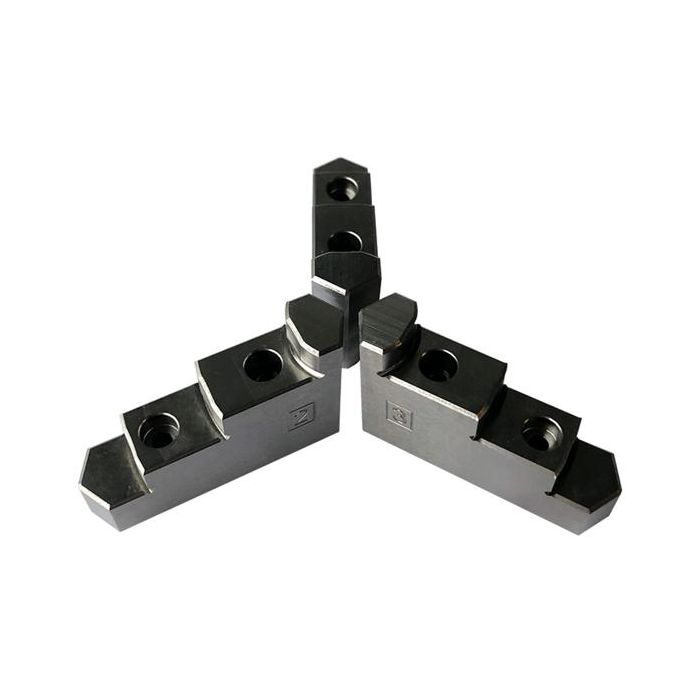

Zestaw szczęk górnych rewersyjnych Hexagon do maszyny pomiarowej (L100/D240)

Dane techniczne

• Typ mocowania: Zestaw szczęk górnych rewersyjnych
• Zastosowanie: do maszyny pomiarowej
• Materiał: Stal nierdzewna, hartowana próżniowo, szlifowana

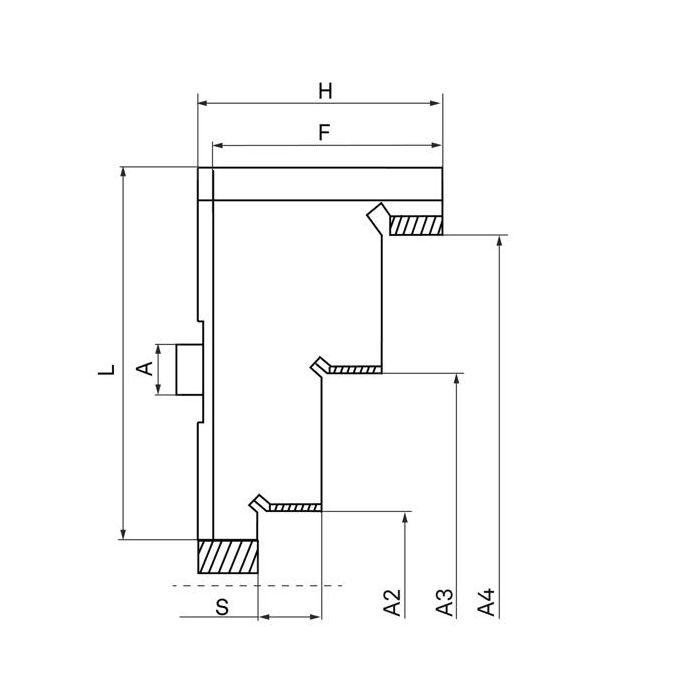

• Zakres mocowania zewnętrznego (A1): 1 - 121 mm
• Zakres mocowania zewnętrznego (A2): 30 - 149 mm
• Zakres mocowania zewnętrznego (A3): 100 - 238 mm
• Zakres mocowania zewnętrznego (A4): 170 - 288 mm

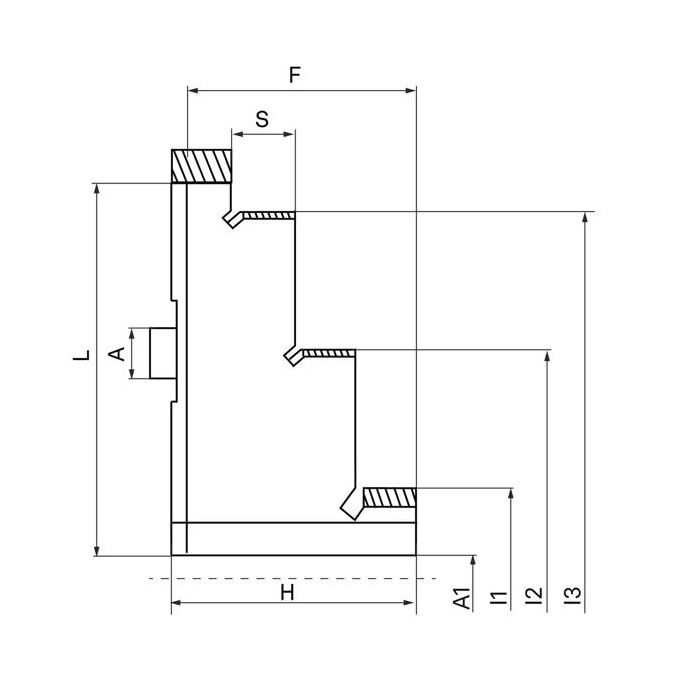

• Zakres mocowania wewnętrznego (I1): 35 - 155 mm
• Zakres mocowania wewnętrznego (I2): 105 - 225 mm
• Zakres mocowania wewnętrznego (I3): 175 - 295 mm
• Wysokość stopnia (S): 10 mm
• Wysokość od korpusu Chucka (F): 41 mm
• Maksymalna wysokość (H): 50 mm
• Długość (L): 100 mm
• Szerokość szczęki: 24,7 mm
• Zgodność uchwytu: FC-240AL3, FC-240AL3-NF
• Waga: 1 860 gramów

Zestaw szczęk górnych rewersyjnych

• Do zaciskania wewnątrz i na zewnątrz
• Wykonane ze stali nierdzewnej, hartowane próżniowo, szlifowane

Zgodność

• Uchwyt 3-szczękowy z kołnierzem (FC-240AL3)
• Uchwyt 3-szczękowy bez kołnierza (FC-240AL3-NF)

Zawartość dostawy

1x Zestaw szczęk górnych odwracalnych

6x Śruba z łbem walcowym M6x25
