Zestaw zacisków Hexagon do maszyny pomiarowej (M5/L67/D160)

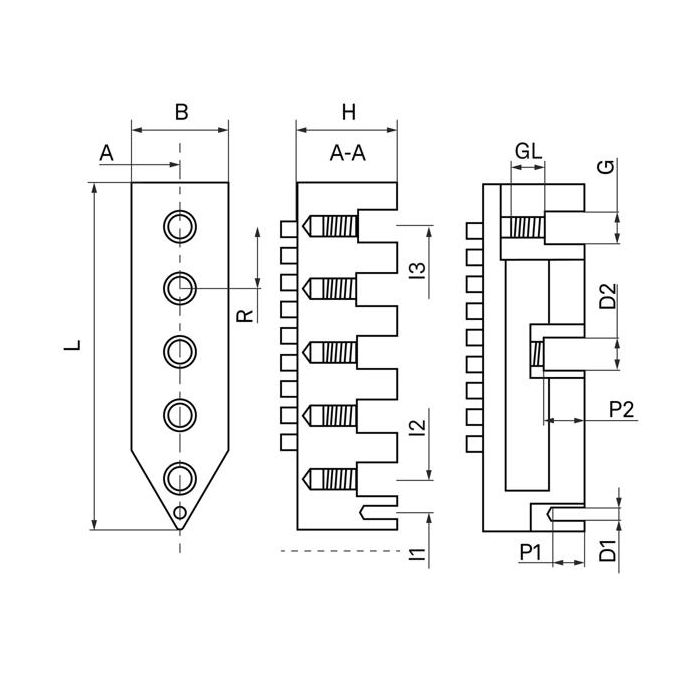

Dane techniczne

• Typ mocowania: Zestaw zacisków wewnętrznych/zewnętrznych
• Zastosowanie: do maszyny pomiarowej
• Materiał: Aluminium, anodowane na twardo
• Maksymalna wysokość (H): 21,5 mm
• Zakres mocowania (I1): 5 - 84 mm
• Zakres mocowania (I2): 16 - 101 mm
• Zakres mocowania (I3): 111 - 196 mm
• Podziałka otworów szczęki (R): 9,5 mm
• Gwint (G): M5
• Długość gwintu (GL): 5,5 mm
• Długość (L): 67 mm
• Szerokość szczęki: 14,7 mm
• Długość interfejsu (P1): 6 mm
• Długość interfejsu (P2): 7,5 mm
• Precyzyjny otwór D1 [H7]: 3 mm
• Precyzyjny otwór D2 [H8]: 6 mm
• Zgodność uchwytu: FC-160AL6, FC-160AL6-NF
• Waga: 230 g

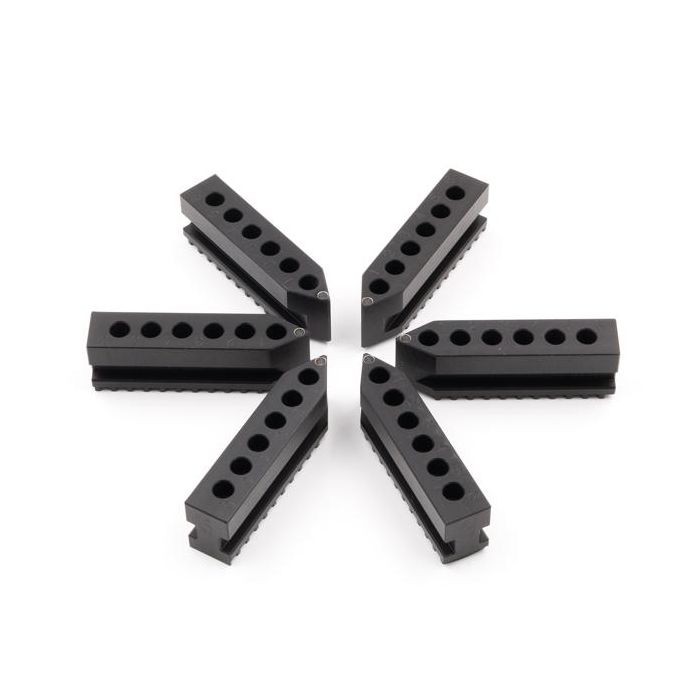

Zestaw zaciskowy 6-szczękowy

• Do zaciskania wewnątrz i na zewnątrz
• Wykonany z aluminium z twardą powłoką
• Z otworami pozycjonującymi do mocowania i kołkami blokującymi

Zgodność

• Uchwyt 6-szczękowy z kołnierzem (FC-160AL6)
• Uchwyt 6-szczękowy bez kołnierza (FC-160AL6-NF)

Zawartość dostawy

1x 6-szczękowy zestaw zaciskowy bez zacisku i zestawu sworzni oporowych
