Uchwyt z kołnierzem Hexagon do maszyny pomiarowej (M4,M8/D160)

Dane techniczne



  • Typ mocowania: Uchwyt 6-szczękowy z kołnierzem
  • Zastosowanie: do maszyny pomiarowej

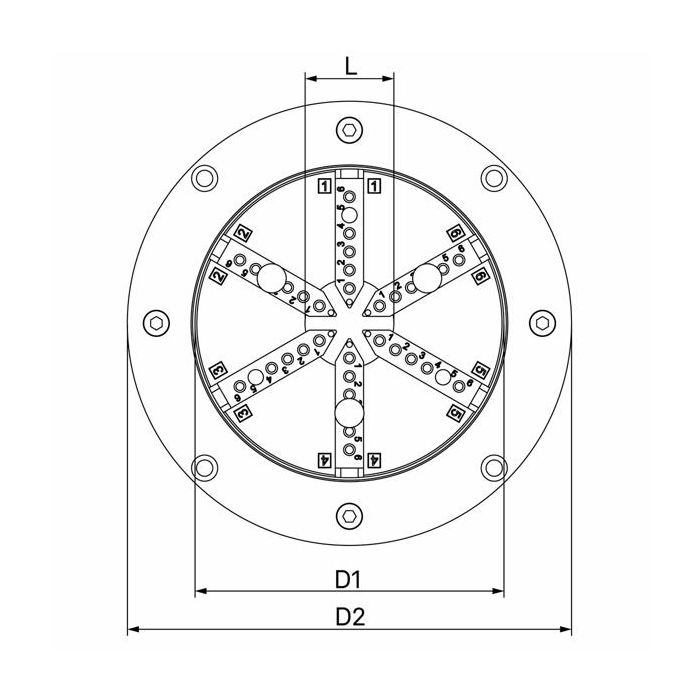

  • Średnica zewnętrzna uchwytu (D1): 160 mm
  • Otwór środkowy średnicy (L): 46 mm
  • Zakres mocowania: 5 - 196 mm
  • Materiał: Aluminium
  • Mocowanie: M4 / M8

    • Kołnierz o średnicy zewnętrznej (D2): 230 mm

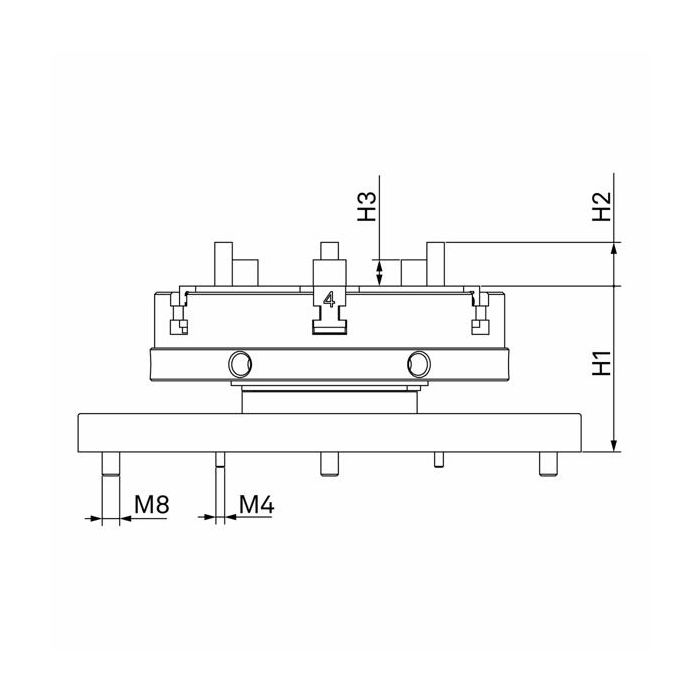

    • Wysokość szczęk (H1): 73 mm
    • Wysokość pinów mocujących (H2): Średnica 5 / 10 / 15 / 20 / 25 mm
    • Wysokość pinów podtrzymujących (H3): Średnica 7 / 12 / 17 / 22 mm

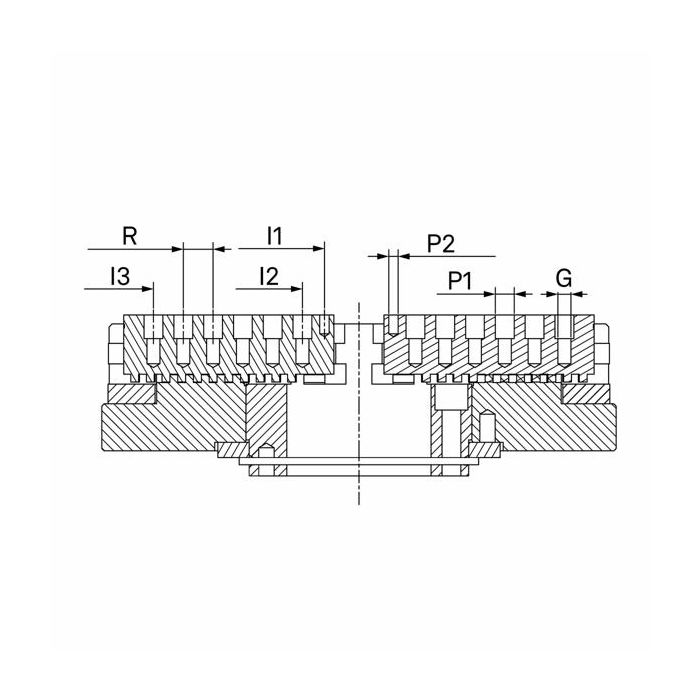

    • Zakres mocowania (I1): 5 - 84 mm
    • Zakres mocowania (I2): 16 - 101 mm
    • Zakres mocowania (I3): 111 - 196 mm
    • Podziałka otworów szczęki (R): 9,5 mm
    • Dopasowanie (P1): 6 mm
    • Dopasowanie (P2): 3 mm
    • Gwint (G): M5
    • Waga: 5 190 g



    Niezwykle precyzyjne, samocentrujące i wysoce powtarzalne uchwyty firmy Hexagon generują jednorodną siłę zacisku i pomagają użytkownikom osiągnąć najwyższy poziom precyzji i jakości w procesie pomiaru.

    Dzięki elastycznej płycie montażowej modułowy uchwyt sześcioszczękowy FC-160AL6 można zamontować bezpośrednio na stole maszynowym. Ponadto jest kompatybilny z płytami bazowymi Hexagon Swift-Fix i obrotowymi stołami Leitz. Dzięki różnym pozycjom i kołkom oporowym zacisk można elastycznie dostosować do zmieniających się zastosowań.

    Zakres dostawy:

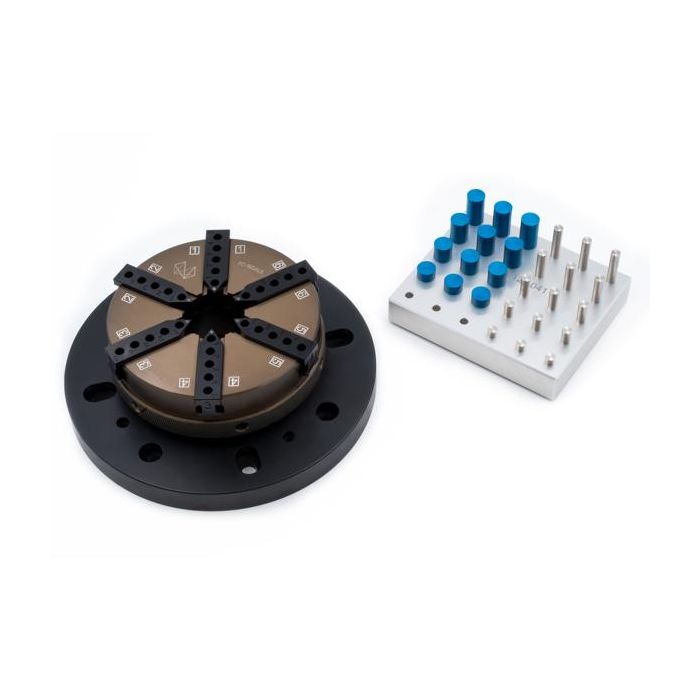

    - Uchwyt sześcioszczękowy z płytą montażową
    - Kołki ustalające (3 x 5 mm, 3 x 10 mm, 3 x 15 mm, 3 x 20 mm, 3 x 25 mm)
    - Kołki oporowe (3 x 7 mm, 3 x 12 mm, 3 x 17 mm, 3 x 22 mm)
    - Płyta do przechowywania kołków ustalających i oporowych
    - Klucz zaciskowy
    - Elementy mocujące (4 x śruby M8 / 4 x śruby M4)



    Uwaga:
    Ten uchwyt nie jest kompatybilny ze zintegrowanym stołem obrotowym iRT 4 HD.

SKU
FC-160AL6
7 704,72 zł
Cena netto: 6 264,00 zł
SKU FC-160AL6
Brand Hexagon
Materiał trzonu Aluminium
