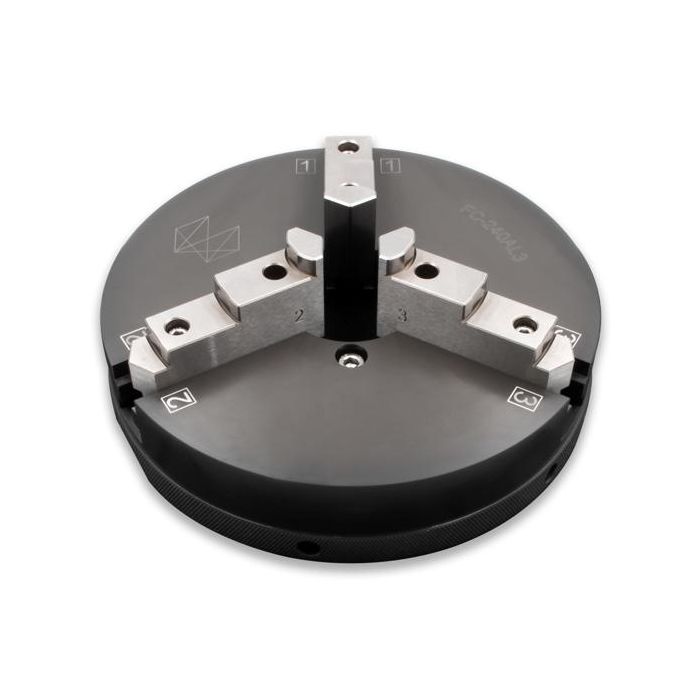

Uchwyt bez kołnierza Hexagon do maszyny pomiarowej (M8/D240)

Dane techniczne



  • Typ mocowania: Uchwyt 3-szczękowy bez kołnierza
  • Zastosowanie: do maszyny pomiarowej

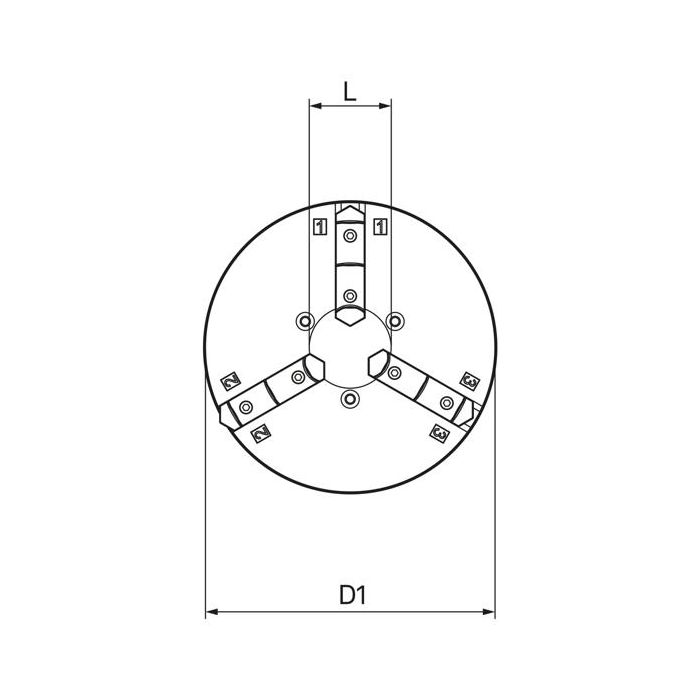

  • Średnica zewnętrzna uchwytu (D1): 240 mm
  • Otwór środkowy średnicy (L): 68 mm
  • Zakres mocowania zewnętrznego (A): 1 - 288 mm

    • Zakres mocowania wewnętrznego (I): 35 - 295 mm
    • Materiał: Aluminium
    • Mocowanie (G): M8
    • Okrąg otworów na śruby (T): 86 mm

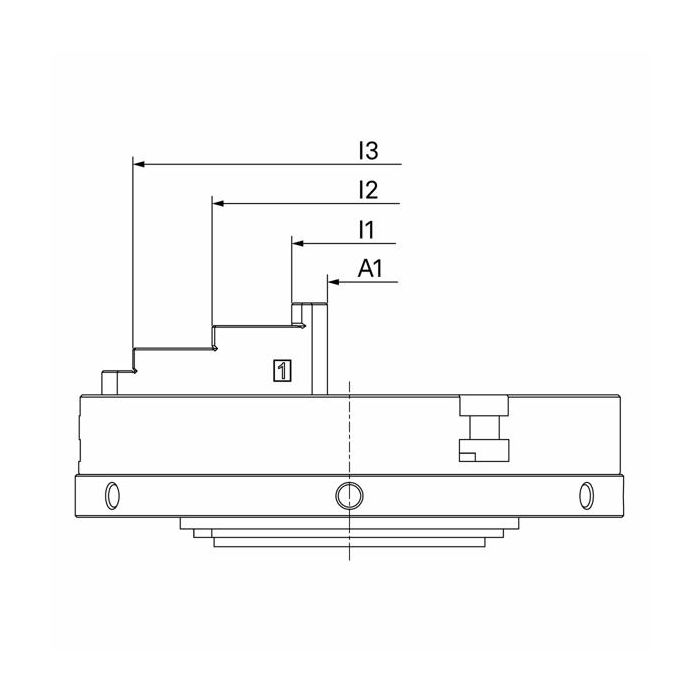

    • Zakres mocowania zewnętrznego (A1): 1 - 121 mm

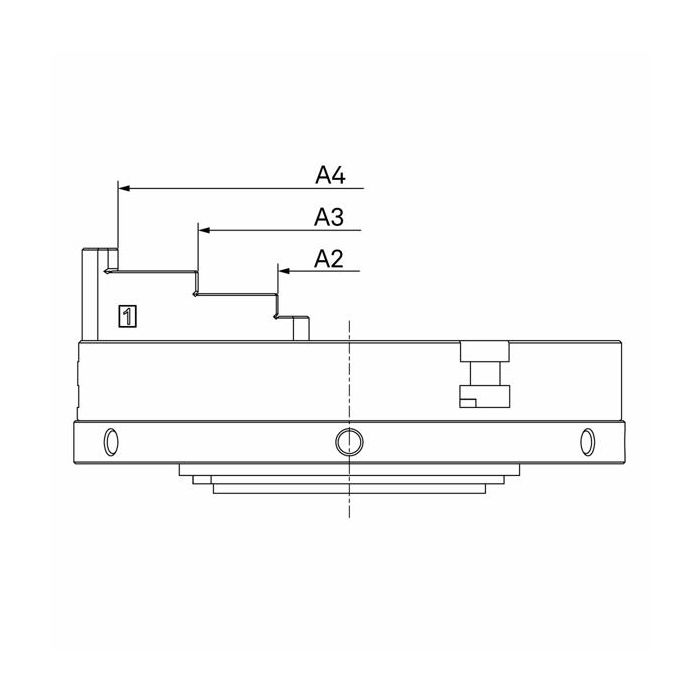

    • Zakres mocowania zewnętrznego (A2): 30 - 149 mm
    • Zakres mocowania zewnętrznego (A3): 100 - 238 mm
    • Zakres mocowania zewnętrznego (A4): 170 - 288 mm
    • Zakres mocowania wewnętrznego (I1): 35 - 155 mm
    • Zakres mocowania wewnętrznego (I2): 105 - 225 mm
    • Zakres mocowania wewnętrznego (I3): 175 - 295 mm

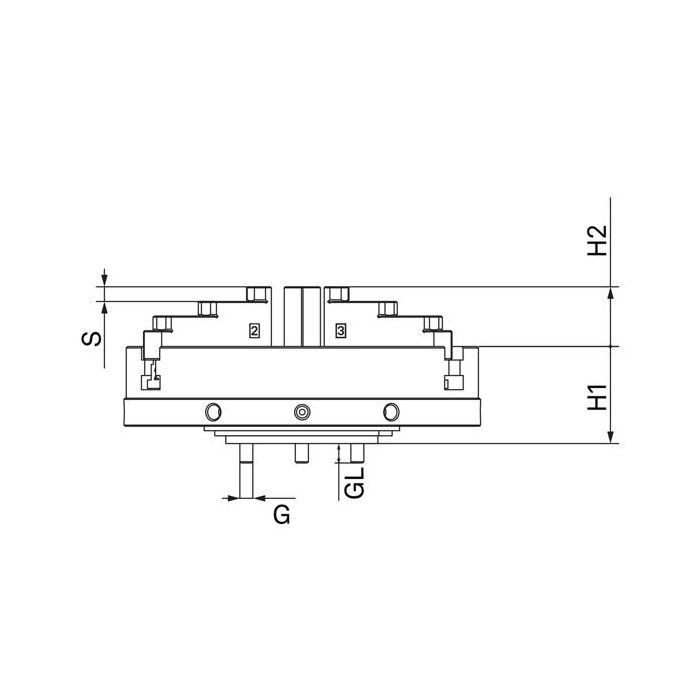

    • Wysokość szczęk (H1): 67,5 mm
    • Wysokość szczęk (H2): 41 mm
    • Wysokość stopnia (S): 10 mm
    • Długość gwintu (GL): 10 mm
    • Waga: 8 650 g



    Niezwykle precyzyjne, samocentrujące i wysoce powtarzalne uchwyty firmy Hexagon generują jednorodną siłę zacisku i pomagają użytkownikom osiągnąć najwyższy poziom precyzji i jakości w procesie pomiaru.

    Zawartość:
    - Uchwyt trójszczękowy
    - Odwracalne szczęki zaciskowe (3 sztuki) do zaciskania wewnętrznego i zewnętrznego
    - Klucz zaciskowy - Elementy mocujące (3 x śruby M8)



    Uwaga:
    Ten uchwyt nie jest kompatybilny ze zintegrowanym stołem obrotowym iRT 4 HD.

SKU
FC-240AL3-NF
17 003,52 zł
Cena netto: 13 824,00 zł
SKU FC-240AL3-NF
Brand Hexagon
Gwint M8
Materiał trzonu Aluminium
