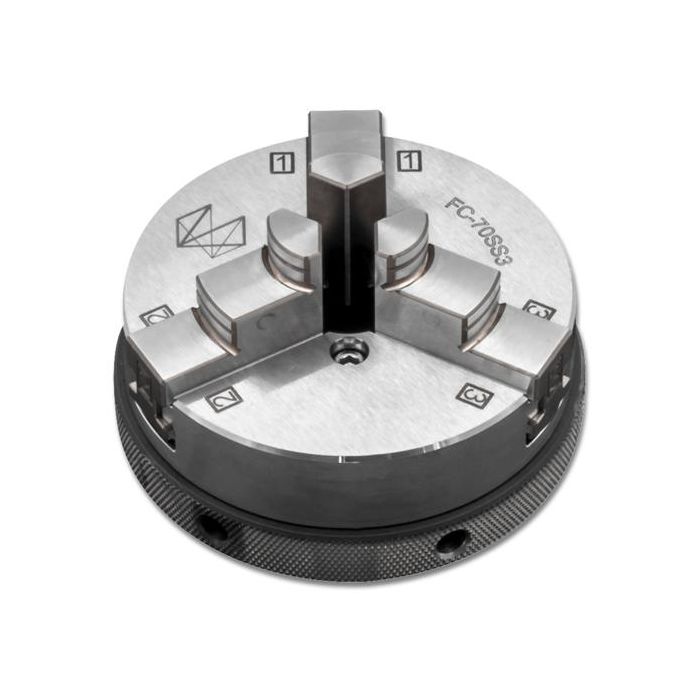

Uchwyt bez kołnierza Hexagon do maszyny pomiarowej (M3/D70)

Dane techniczne



  • Typ mocowania: Uchwyt 3-szczękowy bez kołnierza
  • Zastosowanie: do maszyny pomiarowej

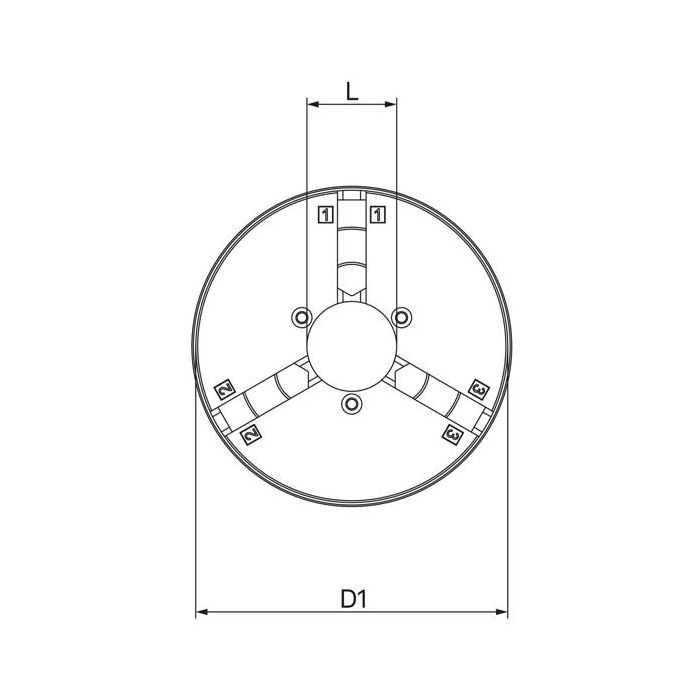

  • Średnica zewnętrzna uchwytu (D1): 70 mm
  • Otwór środkowy średnicy (L): 18 mm
  • Zakres mocowania zewnętrznego (A): 1 - 71 mm

    • Zakres mocowania wewnętrznego (I): 18 - 66 mm
    • Materiał: Stal nierdzewna
    • Mocowanie (G): M3
    • Okrąg otworów na śruby (T): 26 mm

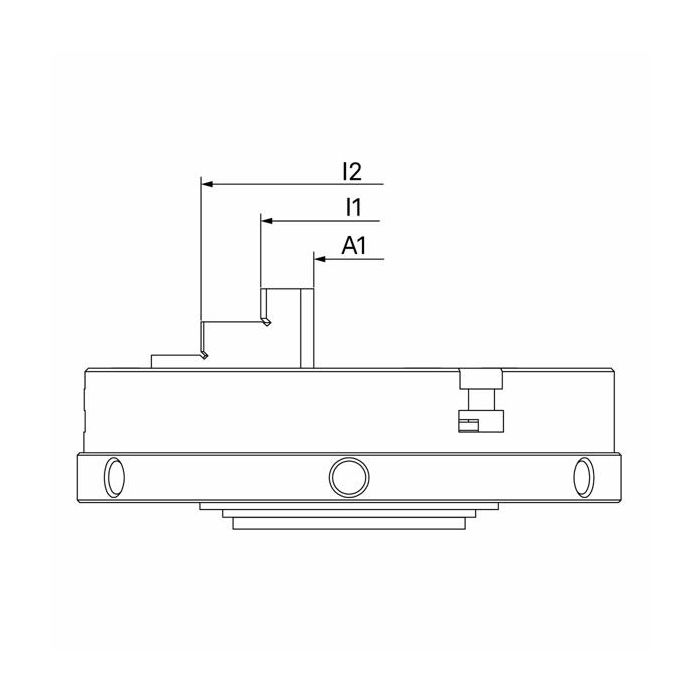

    • Zakres mocowania zewnętrznego (A1): 1 - 26 mm

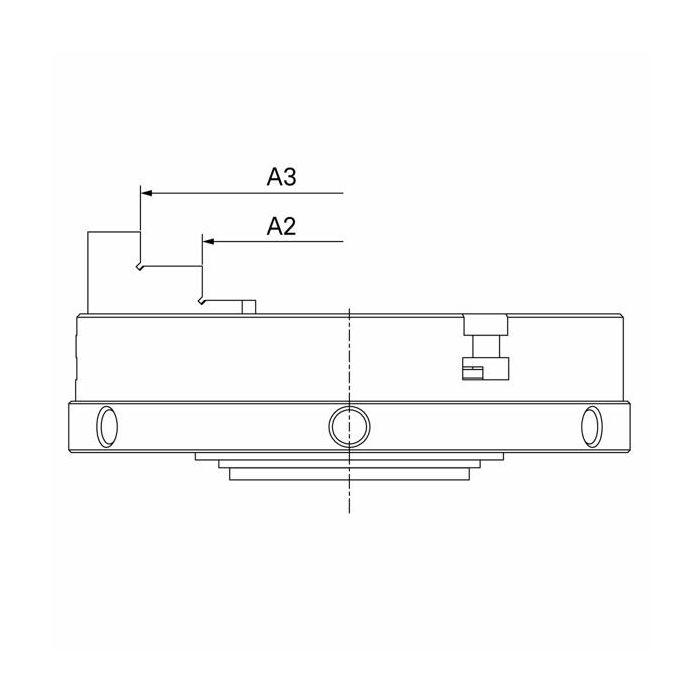

    • Zakres mocowania zewnętrznego (A2): 21 - 46 mm
    • Zakres mocowania zewnętrznego (A3): 46 - 71 mm
    • Zakres mocowania wewnętrznego (I1): 18 - 43 mm
    • Zakres mocowania wewnętrznego (I2): 41 - 66 mm

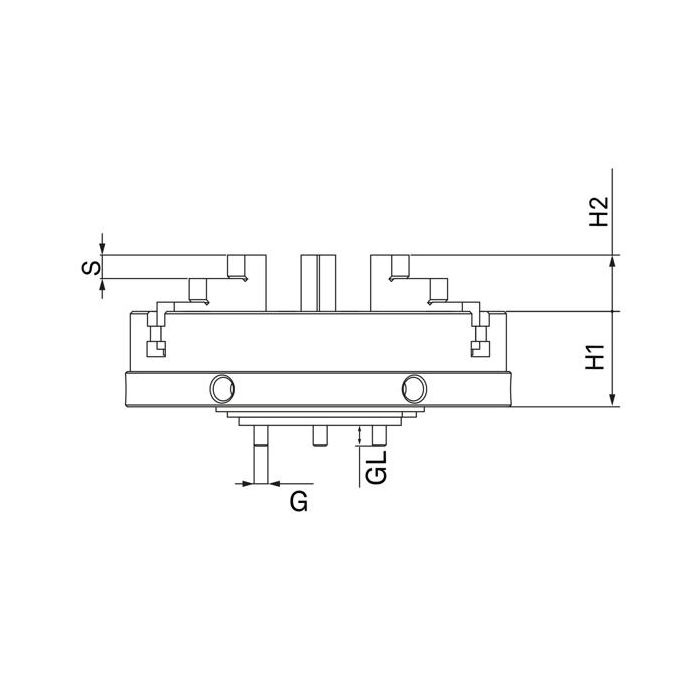

    • Wysokość szczęk (H1): 27 mm
    • Wysokość szczęk (H2): 17 mm
    • Wysokość stopnia (S): 6,5 mm
    • Długość gwintu (GL): 4,5 mm
    • Waga: 1 020 g



    Niezwykle precyzyjne, samocentrujące i niezwykle powtarzalne uchwyty firmy Hexagon generują jednorodną siłę zacisku i pomagają użytkownikom osiągnąć najwyższy poziom precyzji i jakości w procesie pomiarowym.

    Zawartość dostawy

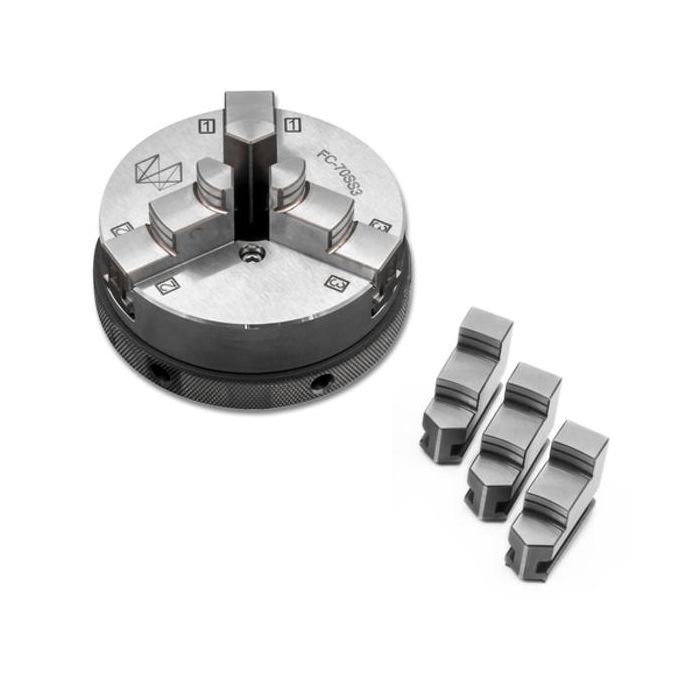

    • 1x Uchwyt 3-szczękowy bez kołnierza (stal nierdzewna / D=70 mm)
    • 3x szczęki zaciskowe do zaciskania wewnętrznego
    • 3x Szczęki zaciskowe do zaciskania zewnętrznego
    • 1x Klucz zaciskowy
    • 3 śruby M3

    Uwaga:
    Ten uchwyt nie jest kompatybilny ze zintegrowanym stołem obrotowym iRT 4 HD.
