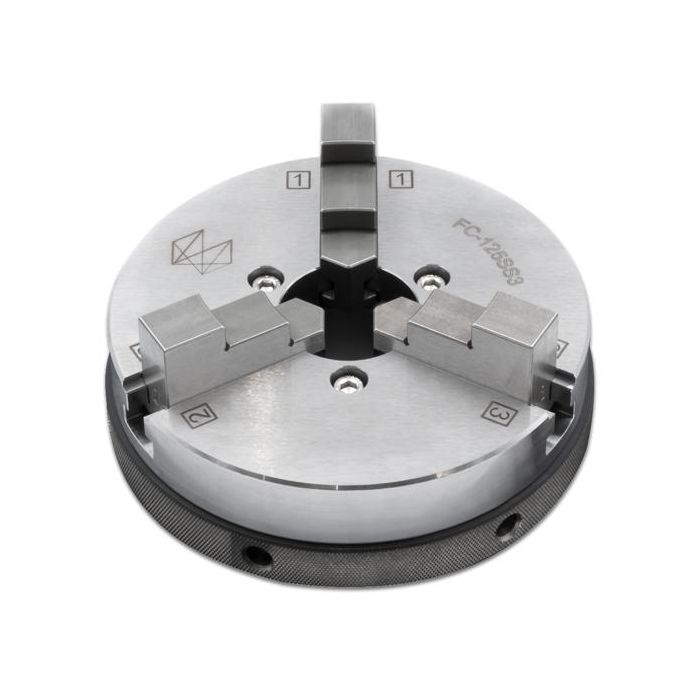

Uchwyt bez kołnierza Hexagon do maszyny pomiarowej (M5/D125)

Dane techniczne

• Typ mocowania: Uchwyt 3-szczękowy bez kołnierza
• Zastosowanie: do maszyny pomiarowej

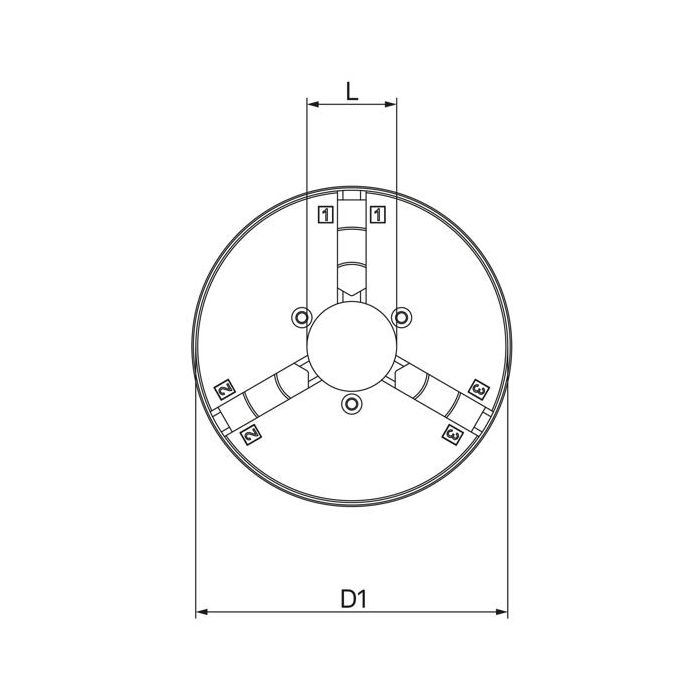

• Średnica zewnętrzna uchwytu (D1): 125 mm
• Otwór środkowy średnicy (L): 36 mm
• Zakres mocowania zewnętrznego (A): 1 - 126 mm
• Zakres mocowania wewnętrznego (I): 32 - 122 mm
• Materiał: Stal nierdzewna
• Mocowanie (G): M5
• Okrąg otworów na śruby (T): 50 mm

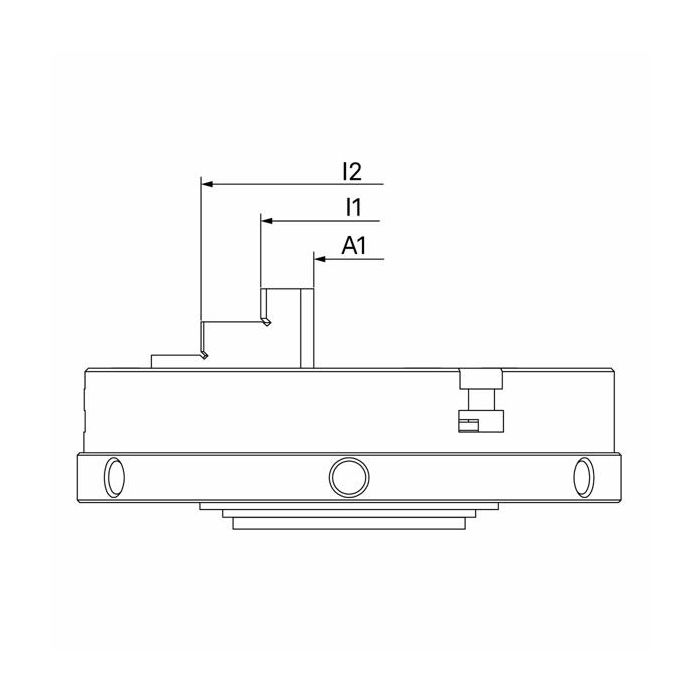

• Zakres mocowania zewnętrznego (A1): 1 - 61 mm

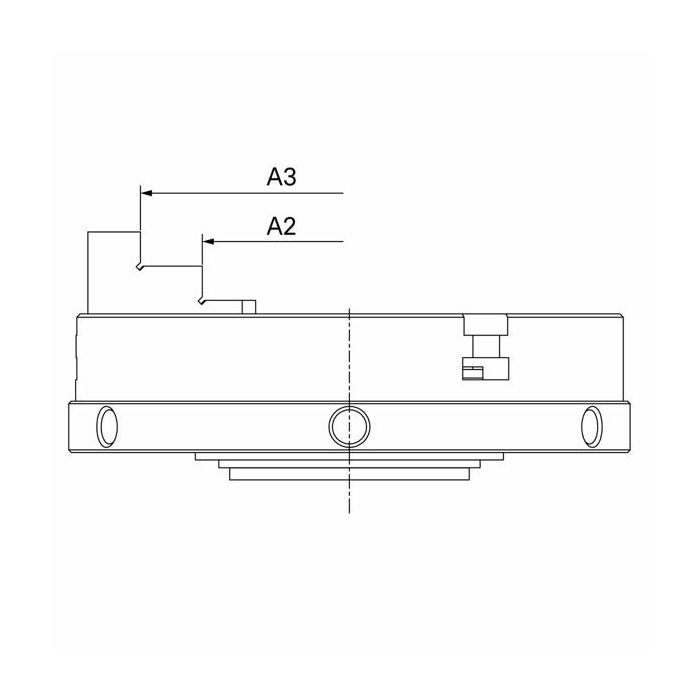

• Zakres mocowania zewnętrznego (A2): 30 - 90 mm
• Zakres mocowania zewnętrznego (A3): 66 - 126 mm
• Zakres mocowania wewnętrznego (I1): 32 - 92 mm
• Zakres mocowania wewnętrznego (I2): 62 - 122 mm

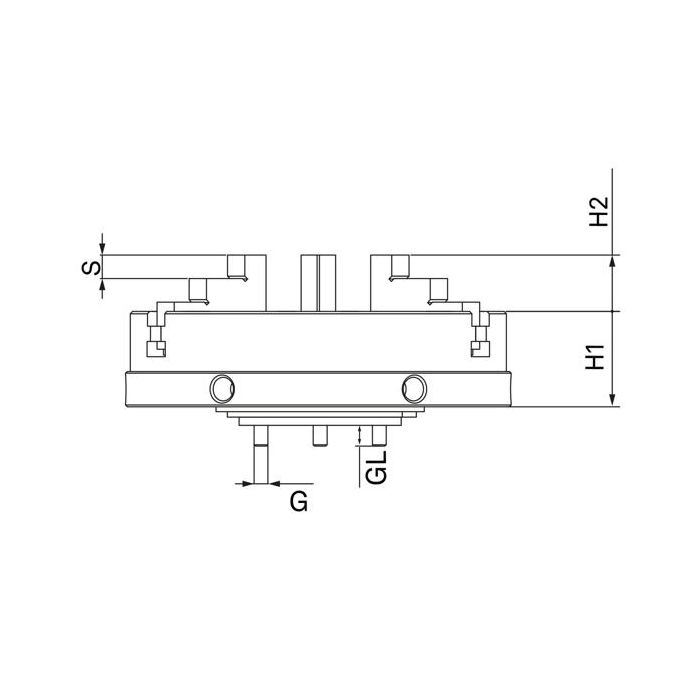

• Wysokość szczęk (H1): 36 mm
• Wysokość szczęk (H2): 19,5 mm
• Wysokość stopnia (S): 7,5 mm
• Długość gwintu (GL): 7,5 mm
• Waga: 3 780 g



Niezwykle precyzyjne, samocentrujące i niezwykle powtarzalne uchwyty firmy Hexagon generują jednorodną siłę zacisku i pomagają użytkownikom osiągnąć najwyższy poziom precyzji i jakości w procesie pomiarowym.

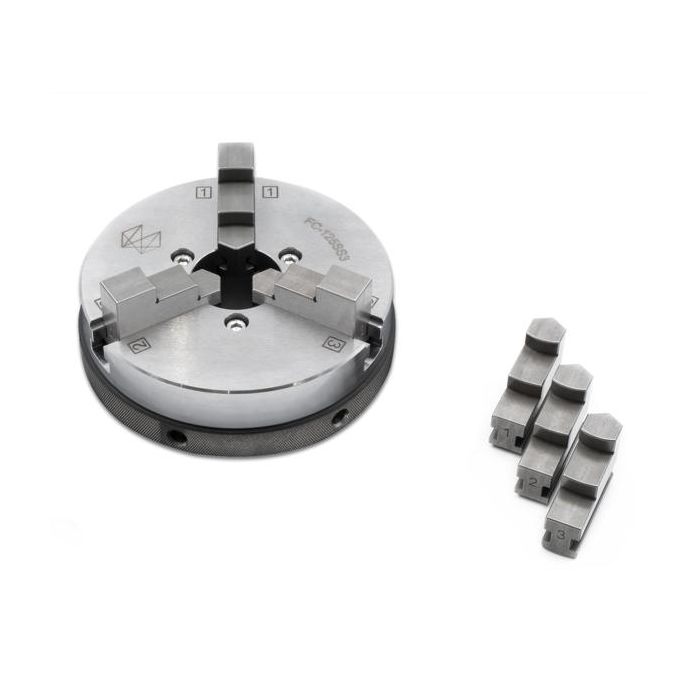

Zawartość:

• 1x Uchwyt 3-szczękowy bez kołnierza (stal nierdzewna / D=125 mm)
• 3x Szczęki zaciskowe (3 sztuki) do zaciskania wewnętrznego
• 3x Szczęki zaciskowe (3 sztuki) do zaciskania zewnętrznego
• 1x Klucz zaciskowy
• 3 śruby M5

Uwaga:
Ten uchwyt nie jest kompatybilny ze zintegrowanym stołem obrotowym iRT 4 HD.
