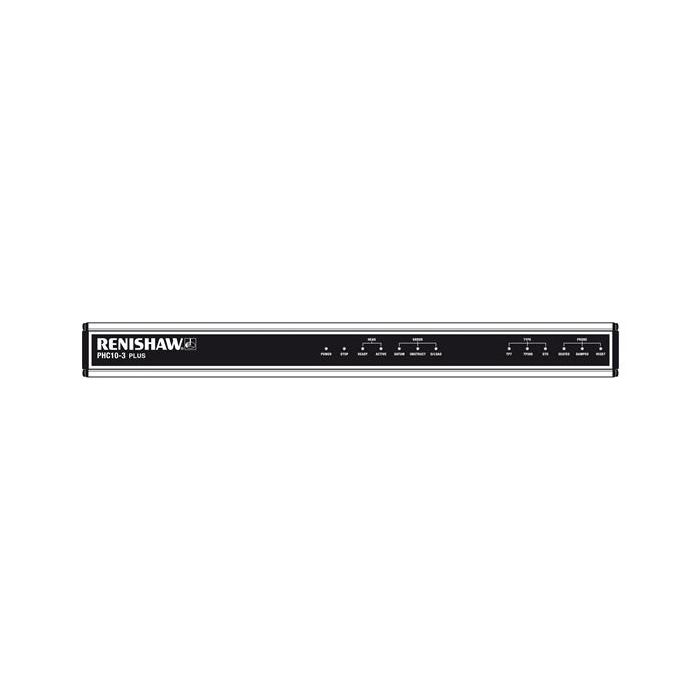

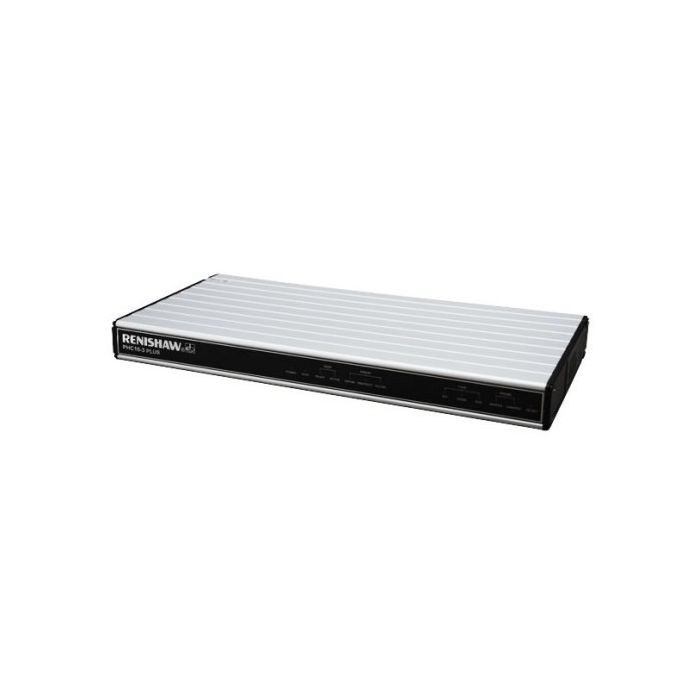

Sterownik głowicy PHC10-3 PLUS

Dane techniczne

  • Typ komponentu: Sterownik / kontroler głowicy zmotoryzowanej (Probe Head Controller)
  • Kompatybilność z głowicami: Seria PH10 PLUS (PH10T PLUS, PH10M PLUS, PH10MQ PLUS)
  • Zasilanie: Uniwersalny zakres od 85 do 264 V AC
  • Interfejs komunikacyjny: Szeregowy RS232, IEEE (w zależności od protokołu maszyny)
  • Zastosowanie: Sterowanie silnikami osi A i B oraz monitorowanie blokady mechanicznej kinematyki

Model o numerze katalogowym A-5863-0100 to dedykowany sterownik PHC10-3 PLUS, stanowiący jednostkę centralną wymaganą do prawidłowego zarządzania zmotoryzowanymi głowicami obrotowo-uchylnymi z rodziny PH10 na maszynach współrzędnościowych. Jego nadrzędnym zadaniem jest interpretacja komend pozycjonowania pochodzących z oprogramowania pomiarowego i przekształcanie ich na precyzyjny ruch silników głowicy. To urządzenie dba o prawidłowe wyosiowanie modułu w jednej z 720 dostępnych pozycji oraz fizyczne zablokowanie powtarzalnego złącza kinematycznego po osiągnięciu zadanego kąta.

Z technicznego punktu widzenia sterownik PHC10-3 PLUS pełni funkcję bezpiecznego bufora i kondycjonera sygnałów między samą głowicą a nadrzędnym kontrolerem maszyny CMM (z wyjątkiem zaawansowanych systemów UCC od Renishaw, które mogą realizować to sprzętowo we własnym zakresie). Przeprocesowane potwierdzenia gotowości układu pomiarowego przesyłane są dalej do sterownika obrabiarki, zapewniając integralność cyklu pomiarowego i zapobiegając błędnym najazdom. Generacja PHC10-3 jest uniwersalnym następcą starszych modułów PHC10-2, eliminując wbudowane problemy z przestarzałymi protokołami, wprowadzając zasilacz o rozszerzonej tolerancji napięciowej oraz zachowując stuprocentową zgodność ze zaktualizowaną dyrektywą RoHS.



Zawartość:

1 x Sterownik głowicy zmotoryzowanej PHC10-3 PLUS (nr kat. A-5863-0100)

SKU
A-5863-0100
12 730,50 zł
Cena netto: 10 350,00 zł
SKU A-5863-0100
Brand Renishaw
