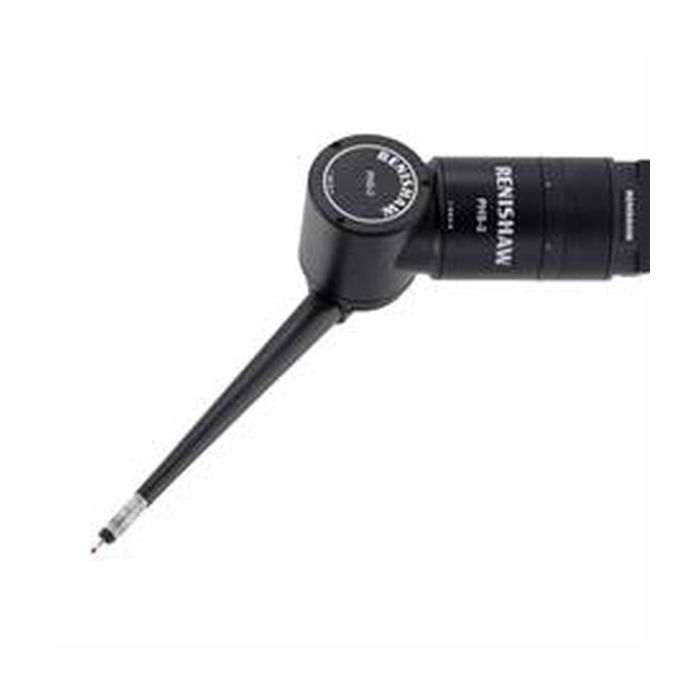

Głowica serwo PHS-2 z napędem ciągłym

Dane techniczne

  • Typ głowicy: Zmotoryzowana z bezstopniowym napędem serwo (ciągłe pozycjonowanie)
  • Rozdzielczość pozycjonowania: Płynna (brak dyskretnych kroków indeksowania)
  • Zasięg / udźwig: Obsługa ramion przedłużających o długości do 750 mm
  • Sposób utrzymania pozycji: Aktywne zasilanie serwomotorów (brak mechanicznej blokady kąta)
  • Kompatybilność z sondami: Wymaga odpowiednich adapterów (np. dla TP20, sond optycznych lub laserowych)

Głowica PHS-2 (nr kat. A-2238-0751) to zaawansowany moduł pomiarowy wykorzystujący bezstopniowy napęd serwo. Stanowi to fundamentalną różnicę konstrukcyjną względem typowych głowic indeksowanych, takich jak popularna seria PH10. Zamiast blokować się mechanicznie w z góry określonych pozycjach (np. co 7,5°), PHS-2 może osiągnąć i utrzymać dowolnie wybrany kąt w przestrzeni roboczej. Trzeba jednak mieć świadomość, że brak fizycznego złącza kinematycznego oznacza, iż utrzymanie wypracowanej orientacji sondy wymusza nieprzerwane i stabilne zasilanie silników serwo. Wymaga to zastosowania odpowiednio wydajnego sterownika po stronie maszyny współrzędnościowej.

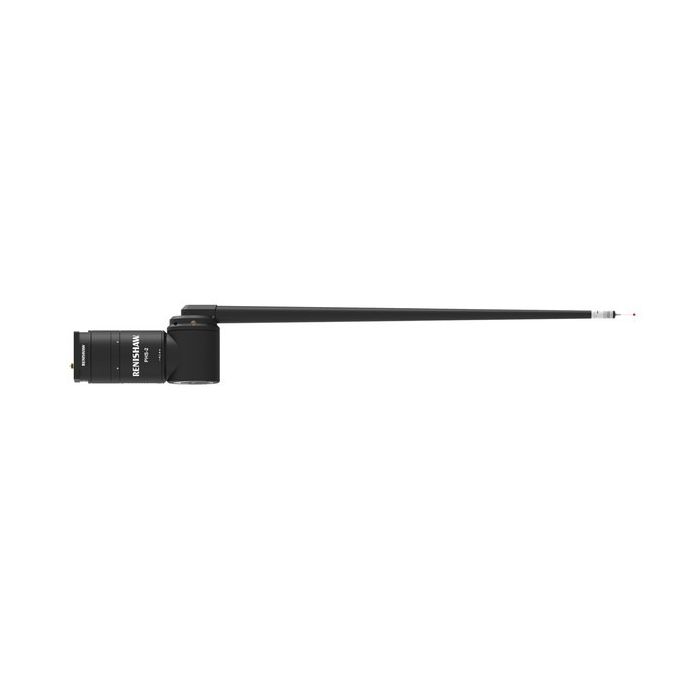

Zastosowane w głowicy silniki generują wysoki moment obrotowy, co w teorii pozwala na stabilne operowanie wyjątkowo długimi układami pomiarowymi – z zastosowaniem przedłużaczy sięgających nawet 750 mm. Takie rozwiązanie jest często konieczne przy pomiarach wielkogabarytowych i skomplikowanych detali, takich jak karoserie samochodowe, gdzie standardowe głowice po prostu nie mają racji bytu ze względu na kolizje lub brak dostępu. Przed decyzją o zakupie należy jednak rygorystycznie zweryfikować możliwości posiadanej maszyny CMM oraz jej oprogramowania. Ciągłe pozycjonowanie serwo opiera się na zupełnie innych algorytmach kalibracji (często wymagających dedykowanych sfer kalibracyjnych) i kompensacji błędów niż ma to miejsce w klasycznych systemach stykowych.



Zawartość:

1 x Zmotoryzowana głowica serwo PHS-2 (nr kat. A-2238-0751)

SKU
A-2238-0751
11 106,90 zł
Cena netto: 9 030,00 zł
SKU A-2238-0751
Brand Renishaw
Typ akcesorii Narzędzia
Dane techniczne: Typ głowicy: Zmotoryzowana z bezstopniowym napędem serwo (ciągłe pozycjonowanie) Rozdzielczość pozycjonowania: Płynna (brak dyskretnych kroków indeksowania) Zasięg / udźwig: Obsługa ramion przedłużających o długości do 750 mm Sposób utrzymania pozycji: Aktywne zasilanie serwomotorów (brak mechanicznej blokady kąta) Kompatybilność z sondami: Wymaga odpowiednich adapterów Opis: Głowica PHS-2 (nr kat. A-2238-0751) to zaawansowany moduł pomiarowy wykorzystujący bezstopniowy napęd serwo. Stanowi to fundamentalną różnicę konstrukcyjną względem typowych głowic indeksowanych. Zamiast blokować się mechanicznie w z góry określonych pozycjach, PHS-2 może osiągnąć i utrzymać dowolnie wybrany kąt w przestrzeni roboczej. Trzeba jednak mieć świadomość, że brak fizycznego złącza kinematycznego oznacza, iż utrzymanie wypracowanej orientacji sondy wymusza nieprzerwane zasilanie silników serwo. Zastosowane w głowicy silniki generują wysoki moment obrotowy, co pozwala na stabilne operowanie wyjątkowo długimi układami pomiarowymi – z zastosowaniem przedłużaczy sięgających nawet 750 mm. Takie rozwiązanie jest konieczne przy pomiarach wielkogabarytowych detali, takich jak karoserie samochodowe, gdzie standardowe głowice nie mają racji bytu. Przed wdrożeniem należy jednak rygorystycznie zweryfikować możliwości posiadanej maszyny CMM i jej oprogramowania, ponieważ ciągłe pozycjonowanie serwo opiera się na zupełnie innych algorytmach kalibracji niż w klasycznych systemach stykowych. Zawartość: 1 x Zmotoryzowana głowica serwo PHS-2.
