Sonda Hexagon M&H IRP40.40-LF

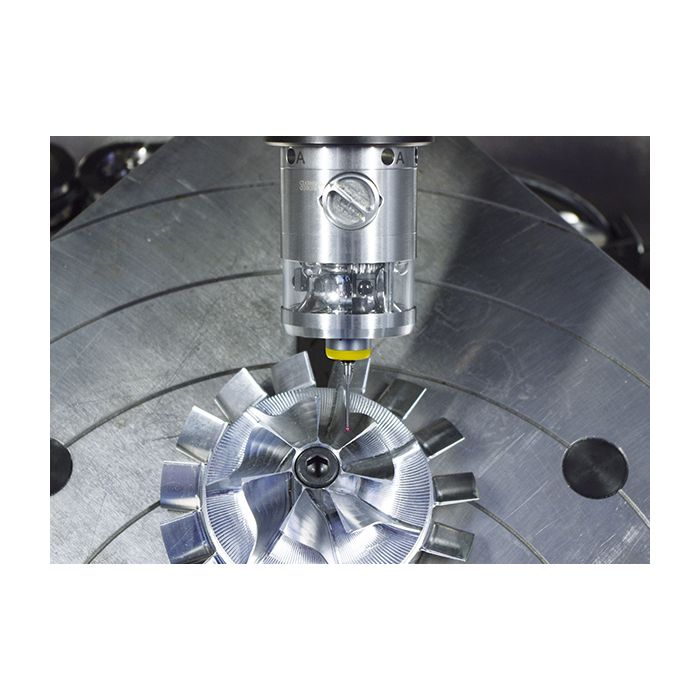

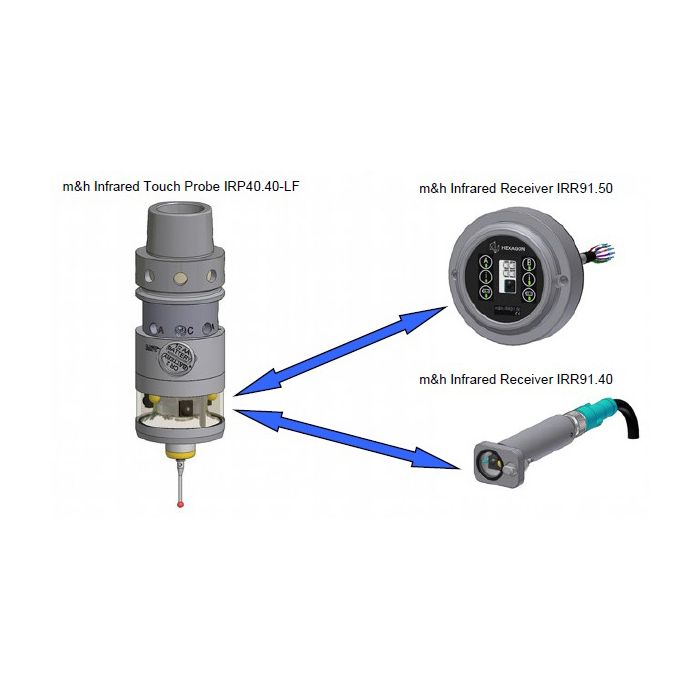

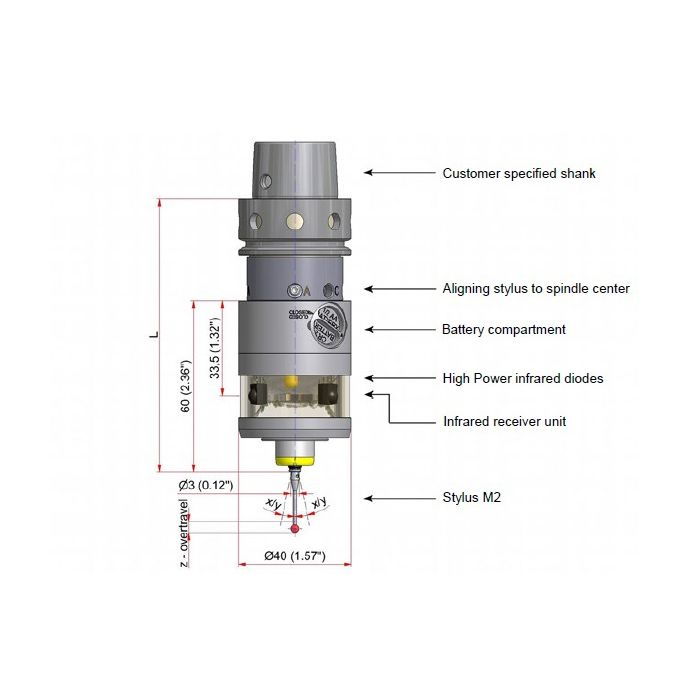

Sonda dotykowa IRP40.40-LF na podczerwień została opracowana specjalnie do delikatnych materiałów i zadań pomiarowych na cienkich, delikatnych geometriach przedmiotu obrabianego. Mechanizm pomiarowy o stałych bardzo niskich siłach spustowych może być wyposażony w różne trzpienie pomiarowe i kuliste końcówki pomiarowe od Ø 0,2 mm. Sonda dotykowa na podczerwień IRP40.40-LF służy do pomiaru przedmiotu obrabianego oraz automatycznego określania i kompensacji odchyleń kątowych przedmiotu obrabianego. Ponadto służy do wyznaczania punktów zerowych wewnątrz obrabiarki. Sonda dotykowa na podczerwień IRP40.40-LF może mierzyć geometrię przedmiotu obrabianego, taką jak krawędzie, otwory, występy, rowki, środniki, kąty, narożniki i łuki kołowe. Powtarzalność max. 1 μm (2 Sigma) z trzpieniem 20 mm przy posuwie 254 mm/min Kierunki działania ±X; ±Y; -Z Max wychylenie XY = ±14°; Z = –4 mm Siła styku XY = 0,08 N; Z = 0,8 N Max posuw 480mm/min Sygnał transmisji Optyczny Szczelność IP68: EN60529 Ponadto umożliwia pomiar złożonych geometrii, takich jak trójwymiarowe powierzchnie, pomiary z obrotową osią 4 i 5 oraz pomiar przedmiotów obrabianych za pomocą różnych obiektów pomiarowych. Sygnały pomiarowe z sondy dotykowej są przesyłane do odbiornika za pomocą transmisji w podczerwieni.
