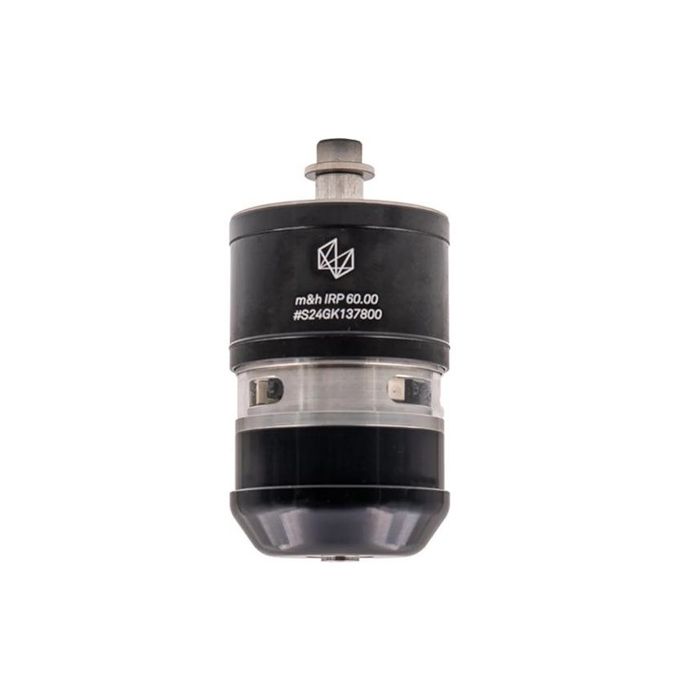

Sonda Hexagon IRP60.00

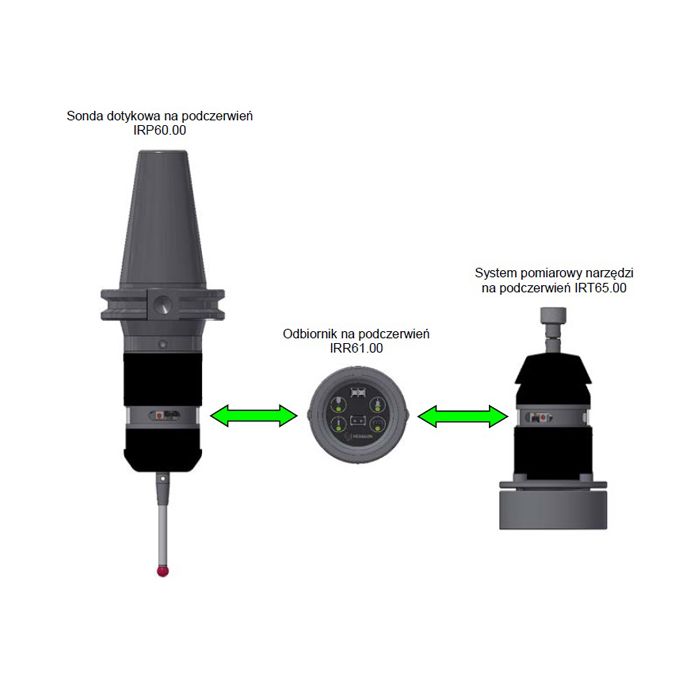

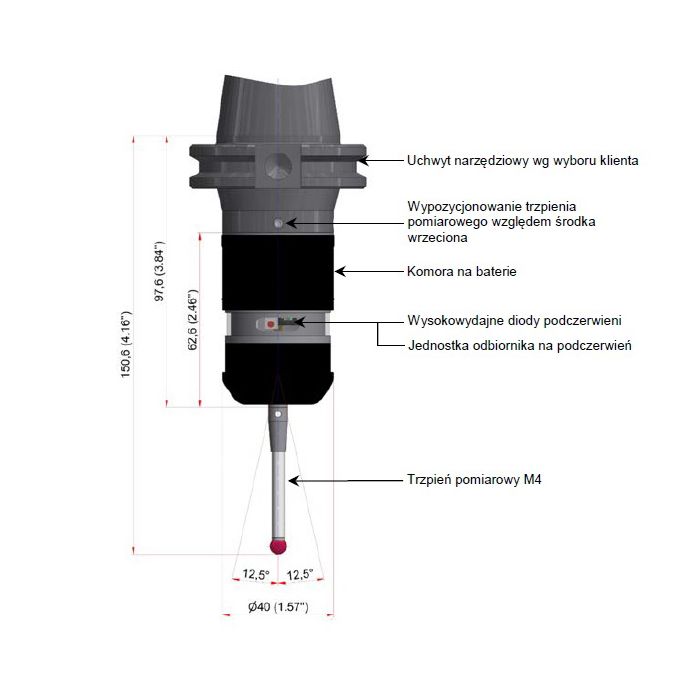

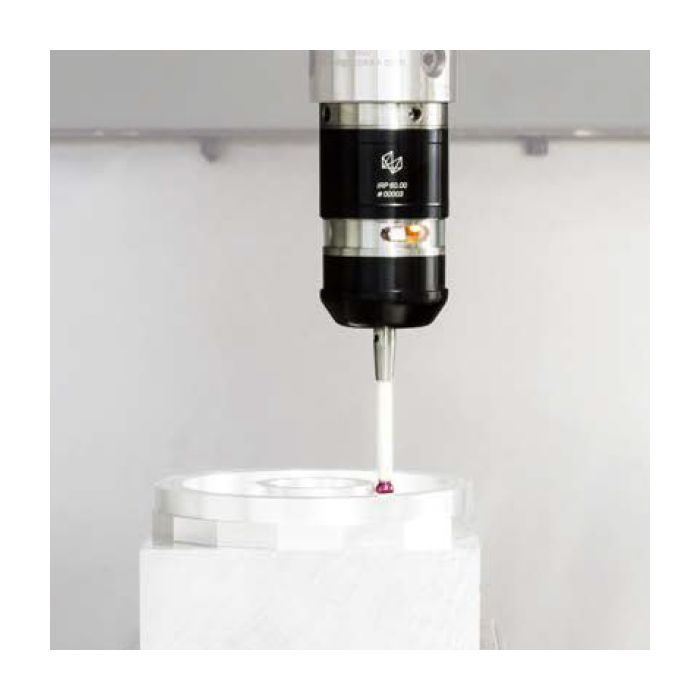

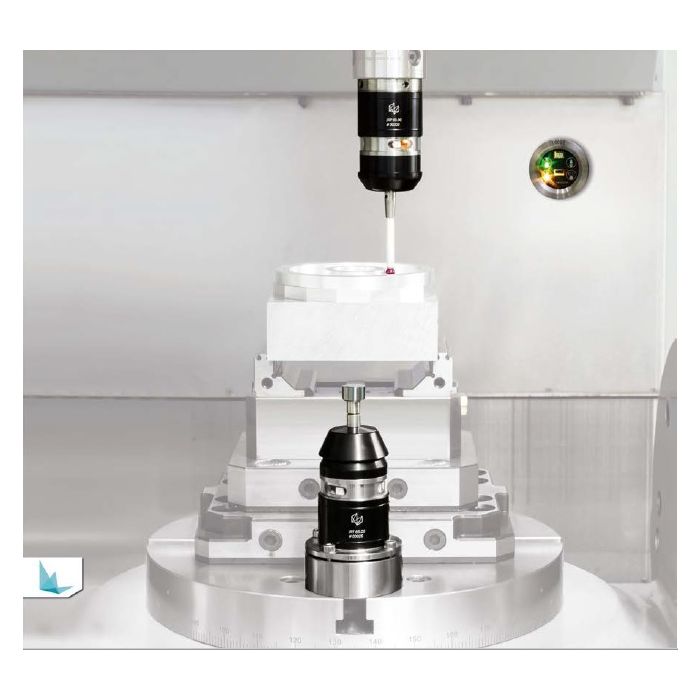

Sonda dotykowa na podczerwień IRP60.00 służy do pomiaru przedmiotów obrabianych oraz do ustalania i automatycznej kompensacji położenia kątowego przedmiotów obrabianych. Ponadto sonda dotykowa znajduje zastosowanie przy wyznaczaniu punktów zerowych w obrabiarce. Sonda dotykowa na podczerwień IRP60.00 przystosowana jest do ... pomiaru takich elementów geometrii przedmiotów obrabianych jak krawędzie, otwory obrobione, trzpienie, rowki, wpusty, kąty, narożniki i łuki koła. Ponadto umożliwia pomiar takich elementów kompleksowej geometrii jak trójwymiarowe powierzchnie i pomiar z wychyleniem 4. i 5. osi. Sygnały pomiarowe z sondy dotykowej przesyłane są z wykorzystaniem podczerwieni na duże odległości do odbiornika. Powtarzalność max. 1 μm (2 Sigma) z trzpieniem 50 mm przy posuwie 254 mm/min Kierunki działania ±X; ±Y; -Z Max wychylenie XY = ±12,5°; Z = -5 mm Siła styku XY = 1 N; Z = 8 N Max posuw 2000mm/min Sygnał transmisji Optyczny Gwint M4 Szczelność IP68: EN60529 Możliwości: Wyznaczanie punktu zerowego przedmiotu obrabianego Określenie położenia przedmiotu obrabianego Pomiar kontrolny wymiarów przedmiotu obrabianego Korzyści: Małe rozmiary sondy Niezawodna dwukierunkowa transmisja w podczerwieni HDR Energooszczędna i ekonomiczna.
