Zestaw głowicy obrotowo-uchylnej PH10M PLUS

Dane techniczne

  • Typ głowicy: Zmotoryzowana głowica obrotowo-uchylna (Motorised indexing head)
  • Mocowanie do maszyny: Bezpośrednie w tulei (In-quill mounted), oś B ukryta wewnątrz maszyny
  • Złącze sondy: Szybkozłącze kinematyczne Autojoint (obsługa wieloprzewodowa)
  • Rozdzielczość pozycjonowania: 720 pozycji (krok co 7,5° w osiach A i B)
  • Powtarzalność pozycjonowania: < 0,4 µm (przy 100 mm od środka obrotu)
  • Długość wystająca z tulei: 73 mm
  • Udźwig: Stabilna praca z przedłużaczami do 300 mm (np. z serii PAA)

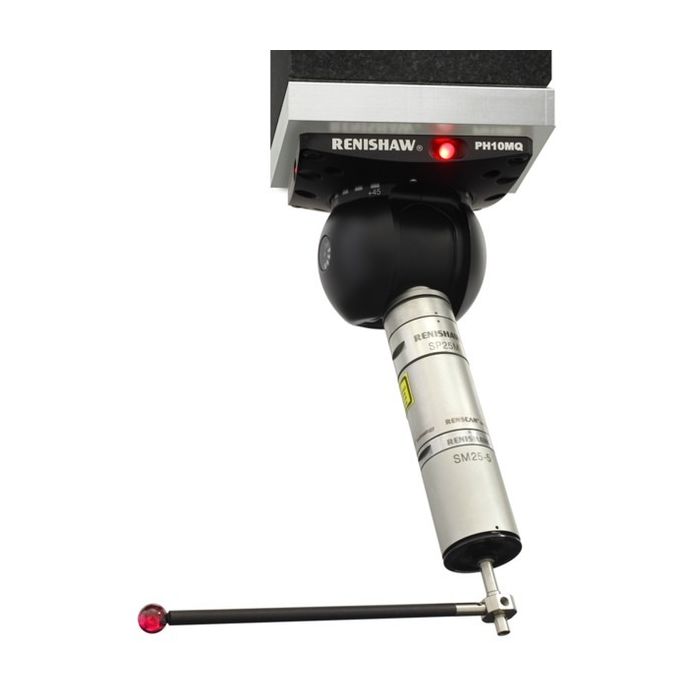

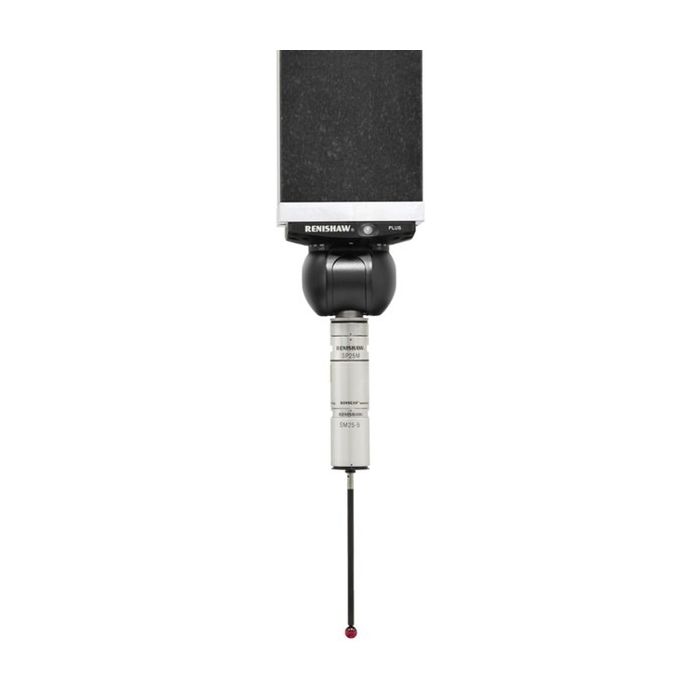

Model PH10MQ PLUS (nr kat. A-5863-6000) to wyspecjalizowana wariacja standardowej głowicy obrotowo-uchylnej z serii PH10M. Kluczową różnicą konstrukcyjną jest w tym przypadku sposób integracji z maszyną współrzędnościową (CMM). Wersja "MQ" została zaprojektowana tak, aby cały mechanizm osi B schować wewnątrz tulei (wrzeciona) maszyny. Na zewnątrz wystaje wyłącznie mechanizm osi A, co pozwala zredukować długość układu do zaledwie 73 mm. Tego typu rozwiązanie jest technicznie konieczne na maszynach o ograniczonym polu roboczym, gdzie oszczędność miejsca w osi Z ma znaczenie krytyczne dla możliwości pomiarowych.

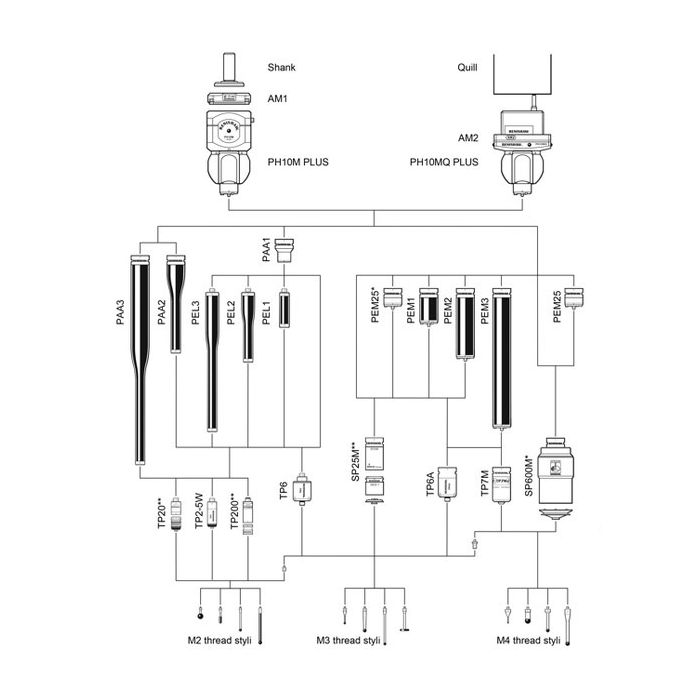

Pod względem wydajności, układ zachowuje pełne możliwości serii PLUS. Umożliwia zmotoryzowane pozycjonowanie układu w jednej z 720 powtarzalnych orientacji bez wymogu każdorazowej rekalibracji. Zastosowanie wieloprzewodowego złącza Autojoint otwiera drogę do integracji złożonych, analogowych sond skanujących (np. serii SP25M czy SP80) i korzystania z w pełni automatycznej wymiany całych sond za pomocą stacji dokujących (jak ACR1 lub ACR3). Mechanizm oferuje moment obrotowy wystarczający do bezpiecznej pracy z przedłużaczami o długości do 300 mm. Należy pamiętać, że do wyosiowania tej głowicy z maszyną stosuje się dedykowany moduł kalibracyjny AM2, a nie standardowy AM1.



Zawartość:

1 x Zestaw zmotoryzowanej głowicy obrotowo-uchylnej PH10MQ PLUS (wersja do montażu w tulei, nr kat. A-5863-6000)

SKU
A-5863-6000
88 166,40 zł
Cena netto: 71 680,00 zł
