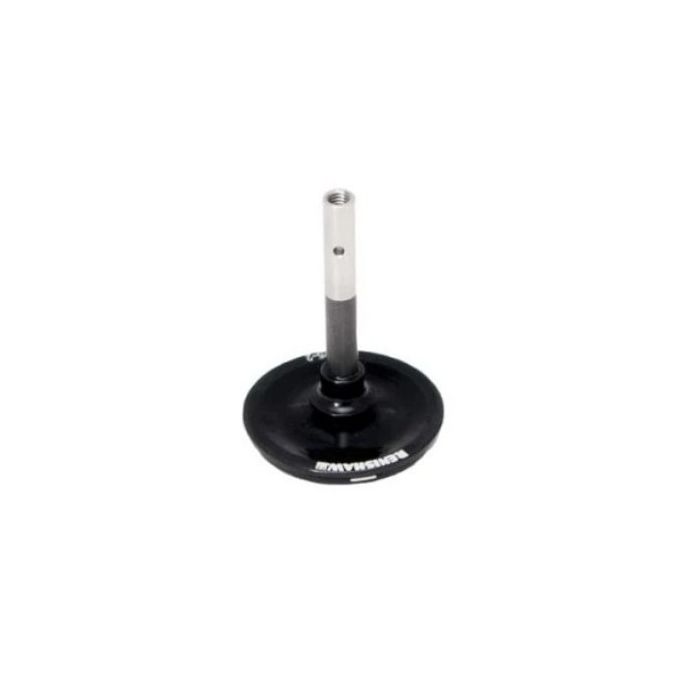

Uchwyt trzpienia SH600 EXT (dla SP600)

Dane techniczne

  • Typ komponentu: Uchwyt trzpienia pomiarowego (wersja Extended / przedłużona)
  • Kompatybilność z sondami: SP600, SP600M, SP600Q
  • Gwint trzpienia: M4 (M3 i M2 obsługiwane przy użyciu odpowiednich adapterów)
  • Maksymalna długość trzpienia: do 300 mm
  • Zabezpieczenie: Wbudowana ochrona przed kolizją (mechanizm odpinania od korpusu)
  • Wymiana: Ręczna lub w pełni automatyczna (zasobniki SCR600 lub SCP600 na szynie MRS)

SH600 EXT (Extended) to uchwyt trzpienia pomiarowego o zwiększonej nośności, stanowiący główny moduł roboczy dla analogowych sond skanujących z serii SP600. W odróżnieniu od wersji standardowej (STD), model o numerze katalogowym A-2098-1036 został zoptymalizowany konstrukcyjnie do pracy z dłuższymi zestawami pomiarowymi. Pozwala on na stabilne prowadzenie trzpieni o długości całkowitej do 300 mm, co jest niezbędne przy kontroli głęboko osadzonych cech wewnątrz detali o skomplikowanej geometrii.

Uchwyt współpracuje z powtarzalnym złączem kinematycznym na korpusie sondy. Rozwiązanie to pozwala na błyskawiczne, powtarzalne wymiany całych układów trzpieni w trakcie cyklu pomiarowego bez wymogu przeprowadzania każdorazowej rekalibracji. Moduł zachowuje jednocześnie funkcję mechanicznego bezpiecznika dla układu optycznego głowicy. W przypadku wystąpienia awaryjnej sytuacji kolizyjnej, siła oporu powoduje wypięcie złącza magnetycznego, co zapobiega przeniesieniu destrukcyjnych sił na wrażliwe mechanizmy wewnątrz sondy pomiarowej.



Zawartość:

1 x Uchwyt trzpienia pomiarowego SH600 EXT (wersja o zwiększonym udźwigu, nr kat. A-2098-1036)

SKU
A-2098-1036
2 798,25 zł
Cena netto: 2 275,00 zł
SKU A-2098-1036
Brand Renishaw
