Zestaw sondy TP20

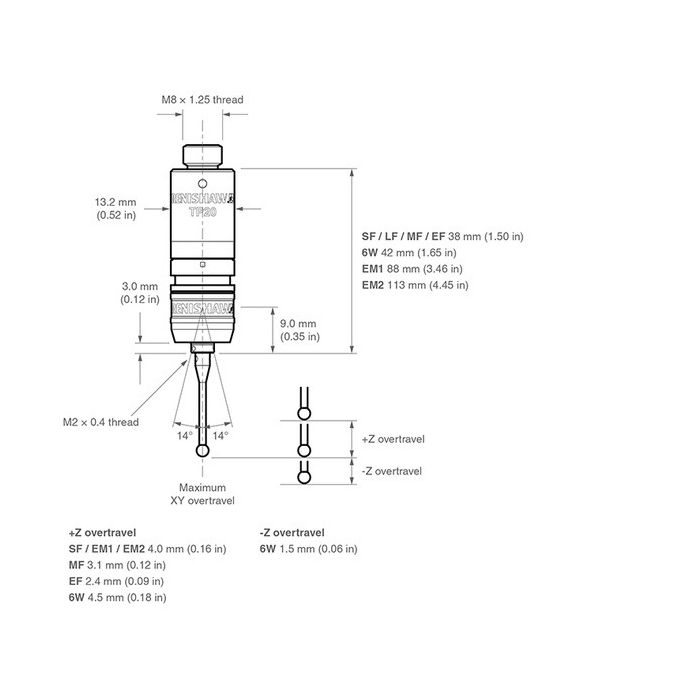

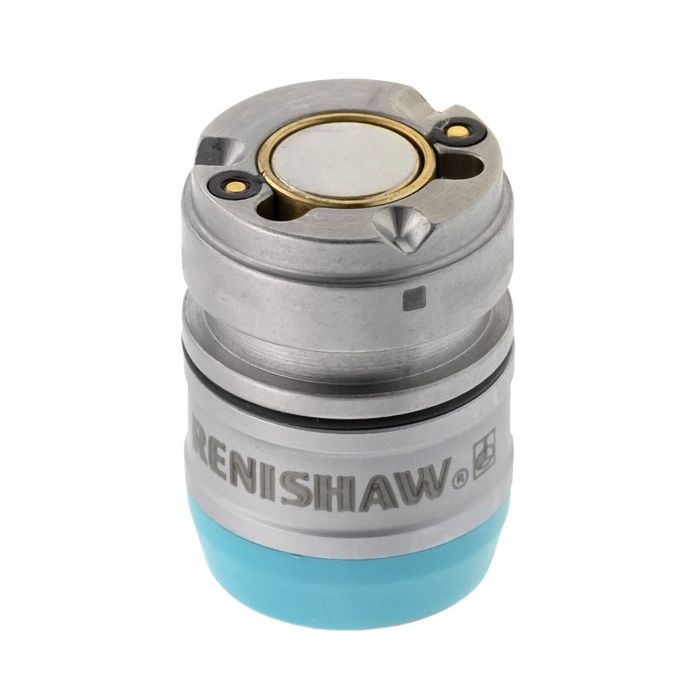

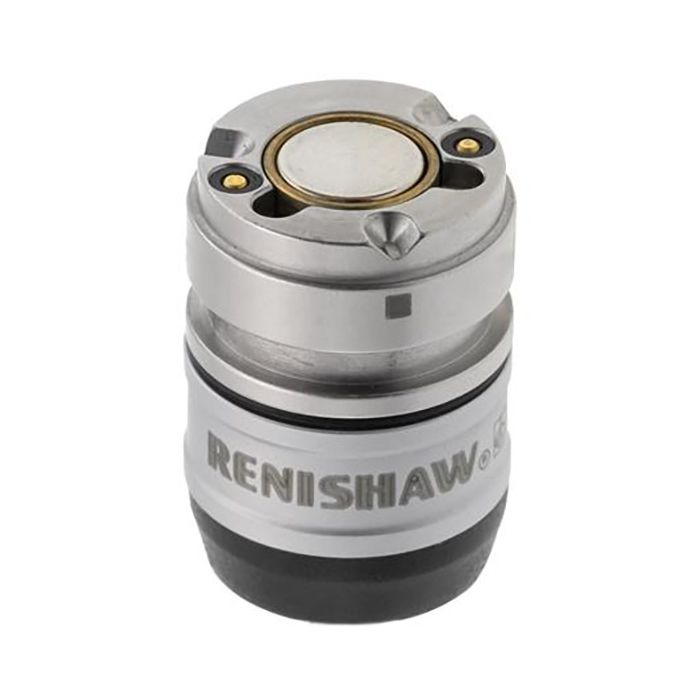

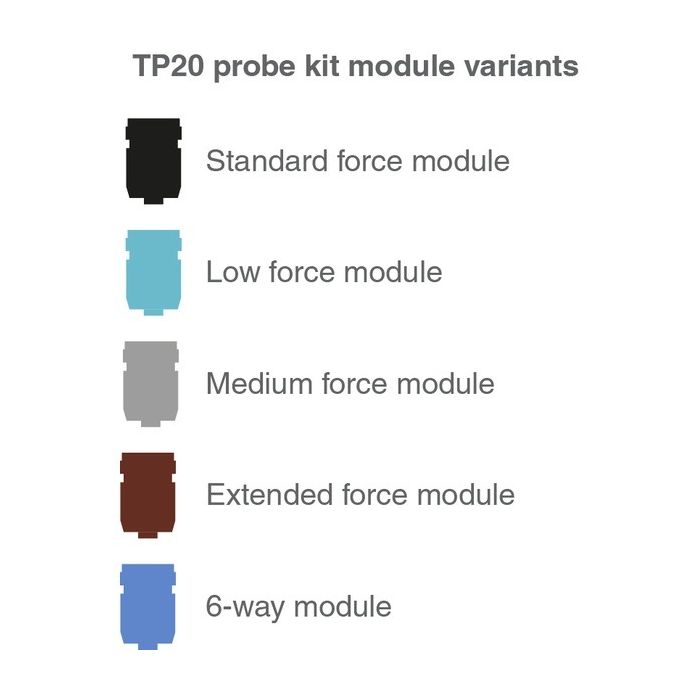

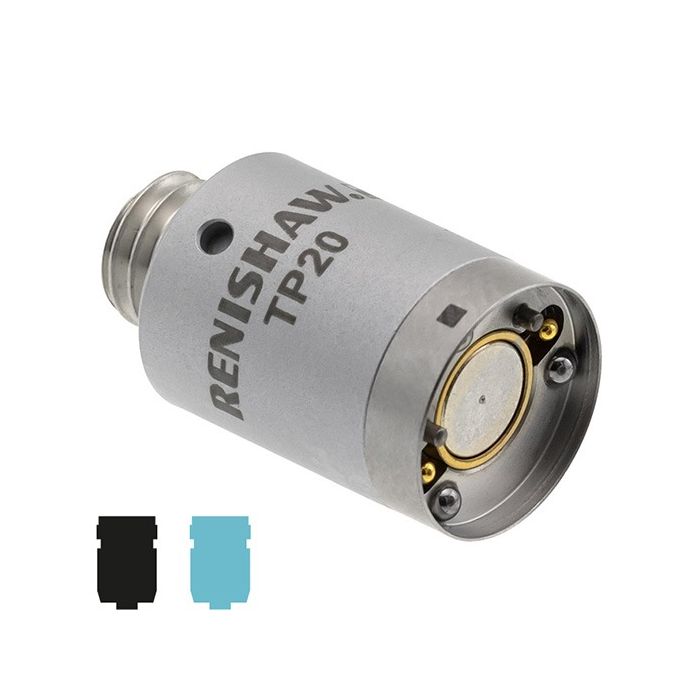

TP20 to kompaktowa sonda elektrostykowa z wymiennymi modułami. Cały zestaw ma budowę dwuczęściową i składa się z modułu głównego sondy oraz zdejmowanego modułu trzpieni pomiarowych. Taka konstrukcja umożliwia zastosowanie gamy konfiguracji trzpieni pomiarowych oraz przedłużaczy w celu uzyskania dostępu do elementów na złożonych przedmiotach obrabianych. Moduły można zmieniać ręcznie lub automatycznie bez konieczności ponownej kalibracji końcówki trzpienia pomiarowego. Moduł o standardowej sile nacisku jest oznaczony czarną zatyczką. Ten moduł sondy nadaje się do użytku w większości zastosowań wymagających przedłużaczy o długości do 50 mm. Wraz z modułem sondy o standardowej sile nacisku można używać następujących trzpieni pomiarowych: Proste trzpienie pomiarowe o długości do 50 mm Trzpienie gwiazdowe i przegubowe o offsecie do 20 mm Moduł o niskiej sile nacisku jest oznaczony zieloną zatyczką. Tego modułu sondy używa się w zastosowaniach wymagających siły nacisku mniejszej niż standardowa Wraz z modułem sondy o małej sile nacisku można używać następujących trzpieni pomiarowych: Trzpienie stalowe i z węglika o długości do 30 mm Nie można używać trzpieni gwiazdowych ani przegubowych
