Zestaw nr 4 sondy non-inhibit TP20 NI

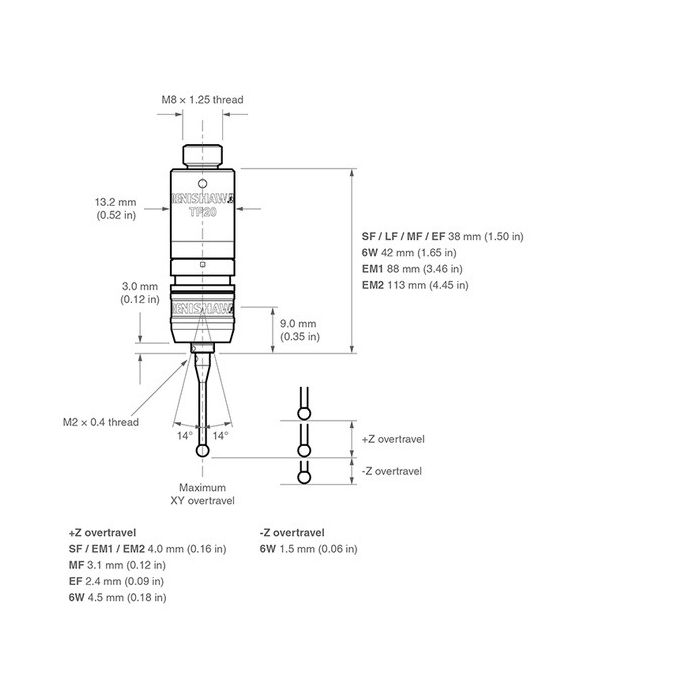

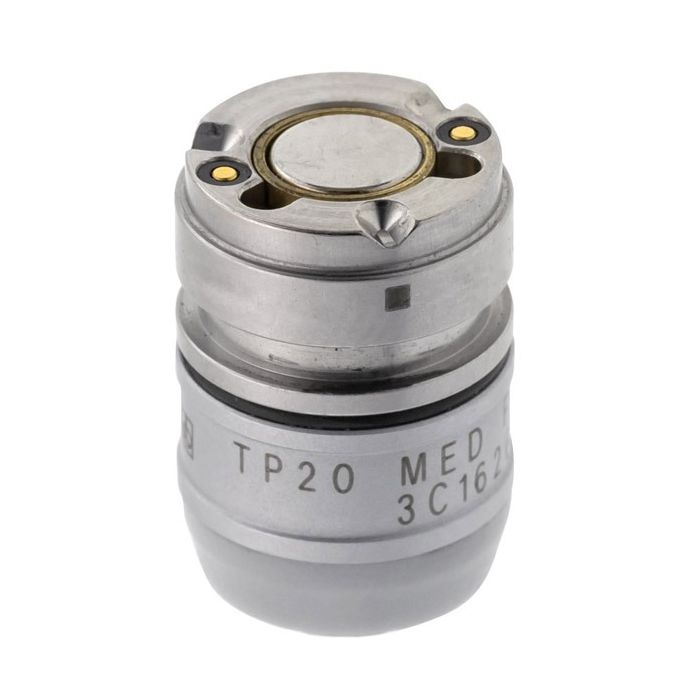

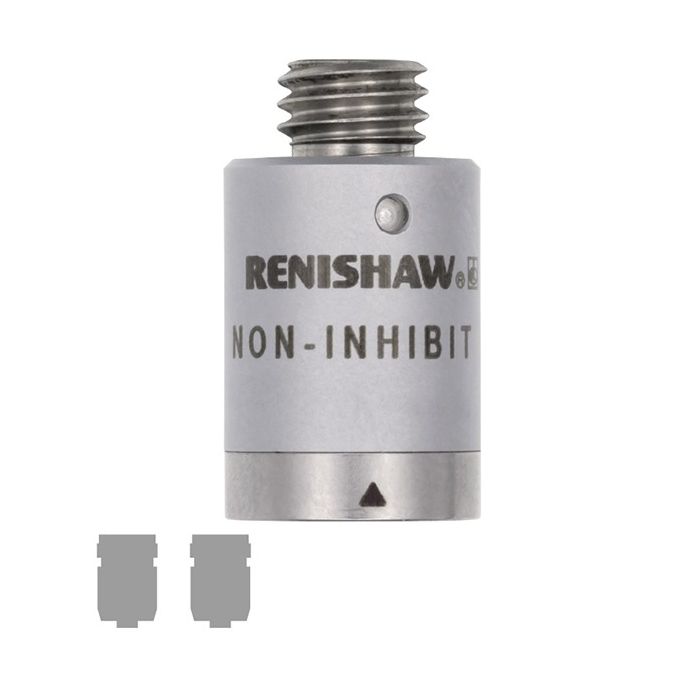

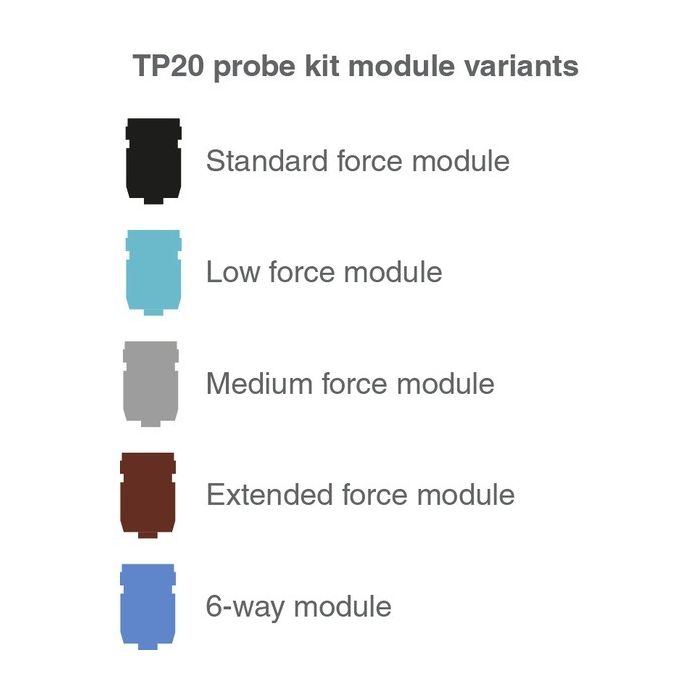

TP20 to kompaktowa sonda elektrostykowa z wymiennymi modułami. Cały zestaw ma budowę dwuczęściową i składa się z modułu głównego sondy oraz zdejmowanego modułu trzpieni pomiarowych. Taka konstrukcja umożliwia zastosowanie gamy konfiguracji trzpieni pomiarowych oraz przedłużaczy w celu uzyskania dostępu do elementów na złożonych przedmiotach obrabianych. Moduły można zmieniać ręcznie lub automatycznie bez konieczności ponownej kalibracji końcówki trzpienia pomiarowego. Pole magnetyczne nie ma wpływu moduł główny non-inhibit sondy TP20 NI, a wyzwalanie sondy należy blokować programowo podczas cykli wymiany przy użyciu MCR20. Moduł o średniej sile nacisku jest oznaczony szarą zatyczką. Tego modułu sondy używa się w zastosowaniach wymagających siły nacisku wyższej niż standardowa. Wraz z modułem sondy o średniej sile nacisku można używać następujących trzpieni pomiarowych: Dowolny typ trzpienia pomiarowego o długości do 60 mm Trzpienie gwiazdowe i przegubowe o offsecie do 20 mm
