Zestaw zacisków Hexagon do maszyny pomiarowej (M4/L52/D125)

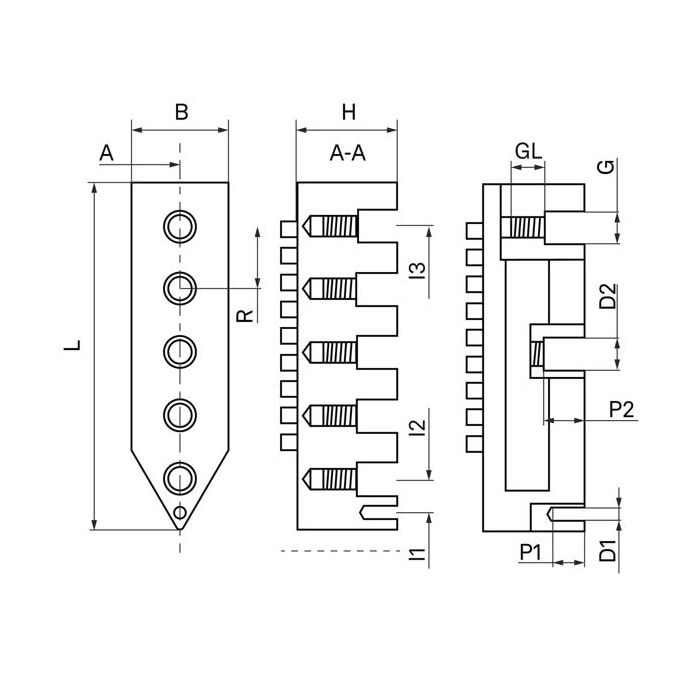

Dane techniczne

• Typ mocowania: Zestaw zacisków wewnętrznych/zewnętrznych
• Zastosowanie: do maszyny pomiarowej
• Materiał: Aluminium, anodowane na twardo
• Maksymalna wysokość (H): 17,5 mm
• Zakres mocowania (I1): 5 - 67 mm
• Zakres mocowania (I2): 12 - 80 mm
• Zakres mocowania (I3): 88 - 156 mm
• Podziałka otworów szczęki (R): 9,5 mm
• Gwint (G): M4
• Długość gwintu (GL): 5 mm
• Długość (L): 52 mm
• Szerokość szczęki: 14,7 mm
• Długość interfejsu (P1): 5 mm
• Długość interfejsu (P2): 6 mm
• Precyzyjny otwór D1 [H7]: 2 mm
• Precyzyjny otwór D2 [H8]: 5 mm
• Zgodność uchwytu: FC-125AL6, FC-125AL6-NF
• Waga: 140 g

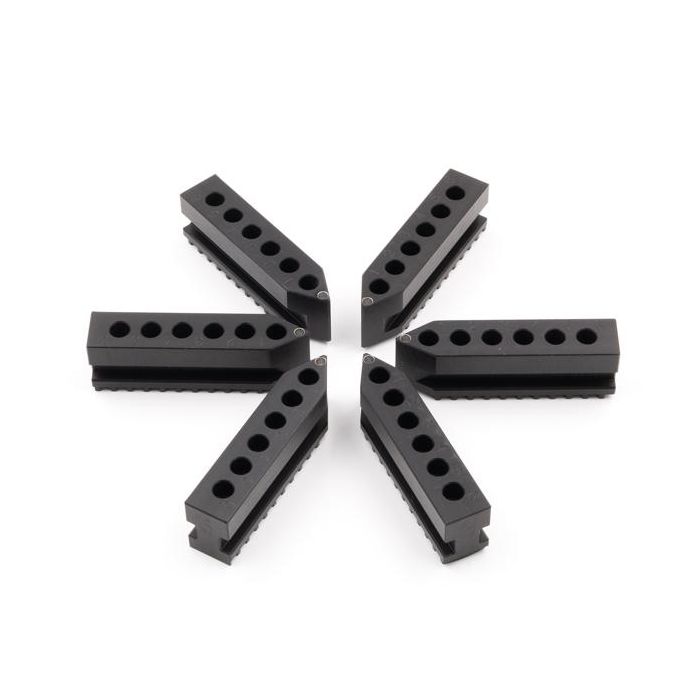

Zestaw zaciskowy 6-szczękowy

• Do zaciskania wewnątrz i na zewnątrz
• Wykonany z aluminium z twardą powłoką
• Z otworami pozycjonującymi do mocowania i kołkami blokującymi

Zgodność

• Uchwyt 6-szczękowy z kołnierzem (FC-125AL6)
• Uchwyt 6-szczękowy bez kołnierza (FC-125AL6-NF)

Zawartość dostawy

1x 6-szczękowy zestaw zaciskowy bez zacisku i zestawu sworzni oporowych
