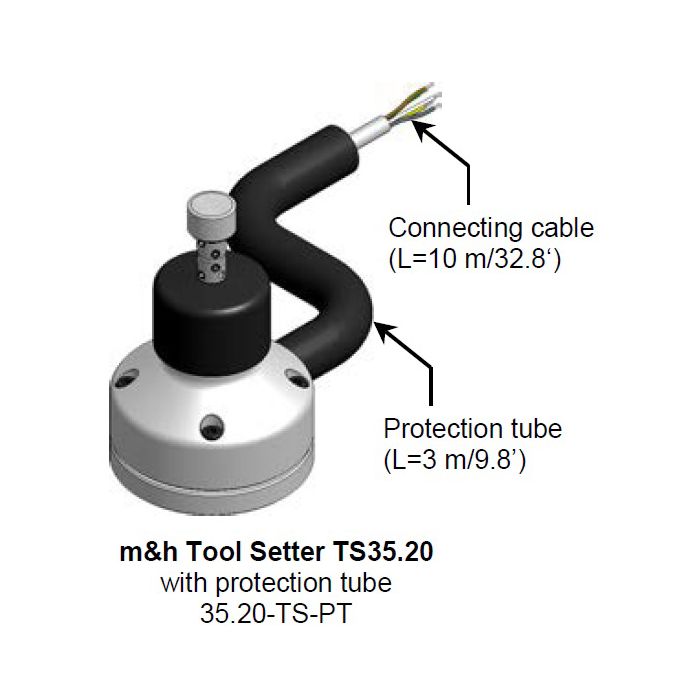

Sonda Hexagon m&h TS35.20

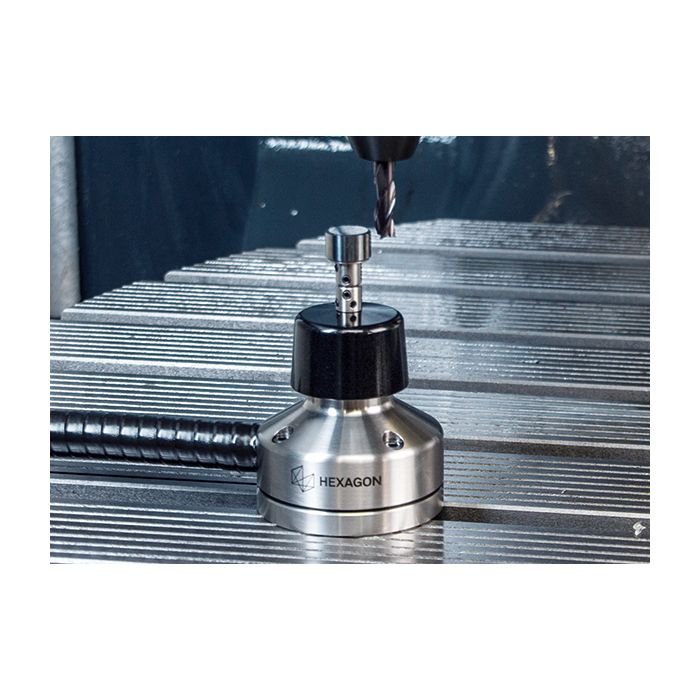

Sonda Hexagon m&h TS35.20 do pomiaru narzędzi jest przeznaczona do stosowania w centrach frezarskich i obróbczych i służy do określania geometrii narzędzi. Precyzyjny mechanizm pomiarowy niezawodnie mierzy długości i promienie narzędzia, mierzy poszczególne krawędzie skrawające i wykrywa złamanie narzędzia. Pomiar może być zarówno statyczny, jak i dynamiczny. Wszystkie zadania można wykonać w możliwie najkrótszym czasie przy użyciu cykli pomiarowych m&h. Precyzyjny pomiar długości narzędzia i wykrywanie złamania narzędzia zapewniają pewność podczas obróbki. Konstrukcja ze stali nierdzewnej i osłona chroniąca przed wiórami zapewniają maksymalną ochronę i pozwalają na zastosowanie przy najwyższych wymaganiach. Powtarzalność max. 1 μm (2 Sigma) Kierunki działania ±X; ±Y; -Z Max wychylenie X/Y = 6 mm; Z = 5 mm Siła styku XY = 0.5 – 1.1 N; Z = 5 N Najmniejsze narzędzie Ø 0.5 mm przy posuwie 100 mm/min Sygnał transmisji Kablowy Szczelność IP68: EN60529 Możliwości:< określenie długości narzędzia pomiar promienia narzędzia wykrywanie złamanych narzędzi Zalety: szybkie cykle pomiaru narzędzi m&h solidna i trwała ochrona szybkie i łatwe ustawienie.
