Zacisk 3-szczękowy do maszyny pomiarowej (L177,8)

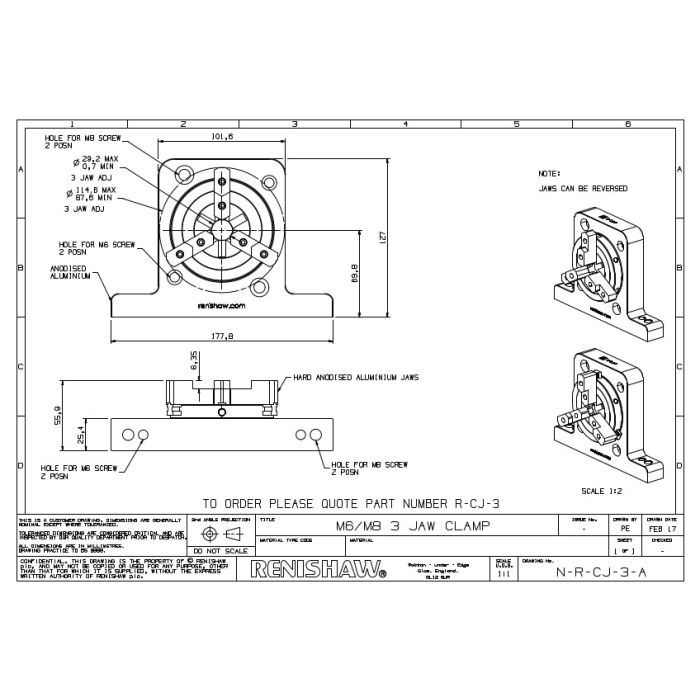

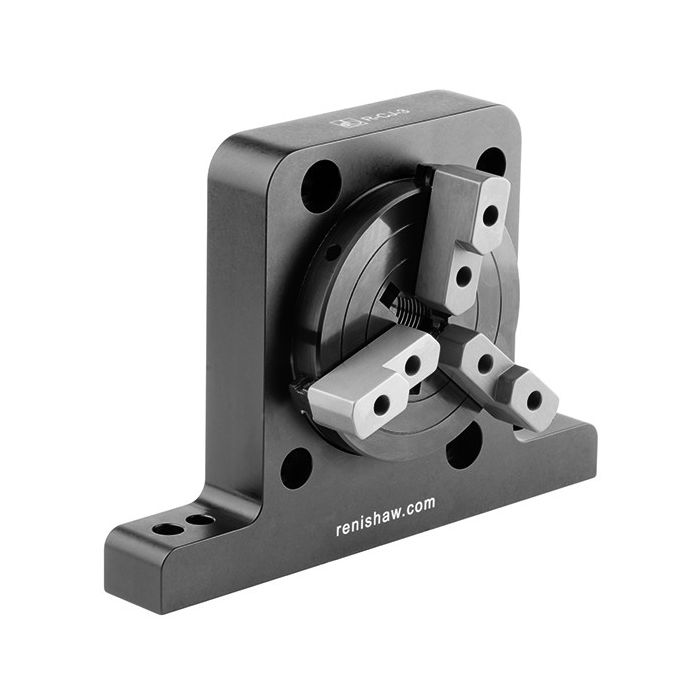

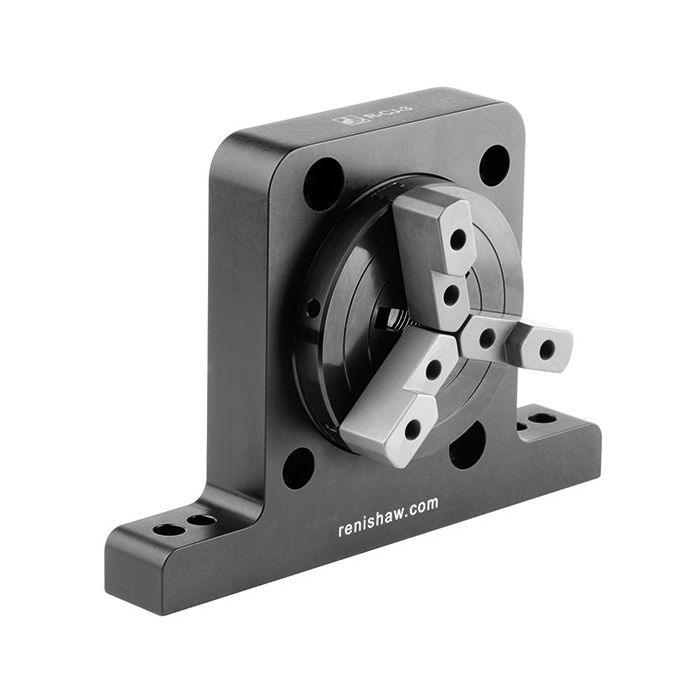

Dane techniczne: Typ mocowania: Zacisk 3-szczękowy Zastosowanie: Maszyny pomiarowe Gwint: M6, M8, 1/4-20UNC Regulowany do: 1,5-64,5 mm Długość zacisku: 177,8 mm Szerokość zacisku: 56,3 mm Wysokość: 126,2 mm Długość: 177,8 mm Do środka: 70 Szerokość: 2,22 mm Ten zacisk 3-szczękowy służy do przytrzymywania obrabianych przedmiotów, umożliwiając sondzie pomiar lub skanowanie wokół przedmiotu bez żadnych zakłóceń. Można go zamontować na płycie bazowej w pozycji pionowej lub poziomej. Konstrukcja szczęk umożliwia zaciskanie przedmiotów od średnicy zewnętrznej (OD) lub wewnętrznej (ID), w zależności od wymagań. Pasuje do przedmiotów o średnicy od Ø1,5 mm (OD) do Ø64 mm (OD) i od Ø47 mm (ID) do Ø64 mm (ID). Zaleca się jego stosowanie na maszynach CMM, systemie pomiarowym Equator™ oraz maszynach wizyjnych i wieloczujnikowych. Jest to uniwersalny komponent odpowiedni do rozmiarów gwintów M6, M8 i 1/4-20. Uwaga: Zawiera śruby imbusowe. Szczęki są aluminiowe. Mechanizm uchwytu zawiera stal. Odpowiednik starego numeru części R&R: CJ-3.
