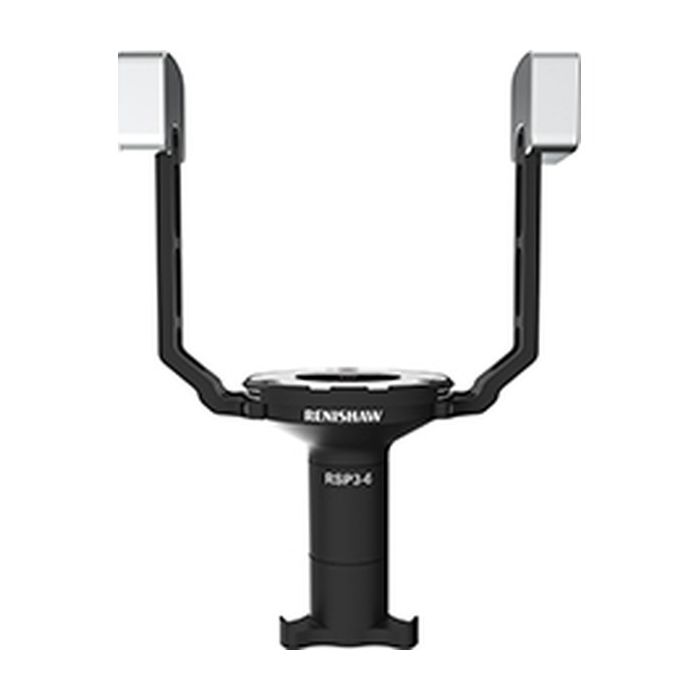

Sonda skanująca o rozszerzonym zasięgu RSP3-6

Dane techniczne

  • Typ sondy: Skanująca 3D o rozszerzonym zasięgu (extended reach scanning probe)
  • Kompatybilność z głowicami: Systemy 5-osiowe REVO oraz REVO-2
  • Wersja modułu: RSP3-6 (zoptymalizowana pod kątem najdłuższych przedłużeń i najwyższych obciążeń)
  • Maksymalny zasięg: Do 800 mm (przy zastosowaniu przedłużeń prostych) lub do 600 mm (z układami łamanymi / cranked extensions)
  • Zastosowanie: Pomiary wielkogabarytowych detali (np. bloki silników, duże korpusy maszyn), skanowanie głębokich otworów cylindrycznych

Komponent o numerze katalogowym A-6084-0001 to specjalistyczna sonda skanująca RSP3-6 z rodziny zaawansowanych modułów z przetwornikiem optycznym, przeznaczonych dla 5-osiowych głowic REVO i REVO-2 od firmy Renishaw. Z inżynieryjnego punktu widzenia, o ile standardowe moduły serii RSP3 służą do precyzyjnego skanowania trójwymiarowego typowych detali, o tyle wersja RSP3-6 została wysoce wyspecjalizowana wyłącznie z myślą o ekstremalnych zasięgach pomiarowych. Dzięki unikalnej, wzmocnionej kinematyce i wbudowanemu przetwornikowi, sonda ta umożliwia penetrację detalu na niespotykane wcześniej głębokości – bezpiecznie obsługuje proste przedłużenia osiągające do 800 mm od osi obrotu głowicy oraz asymetryczne układy łamane rzędu 600 mm.

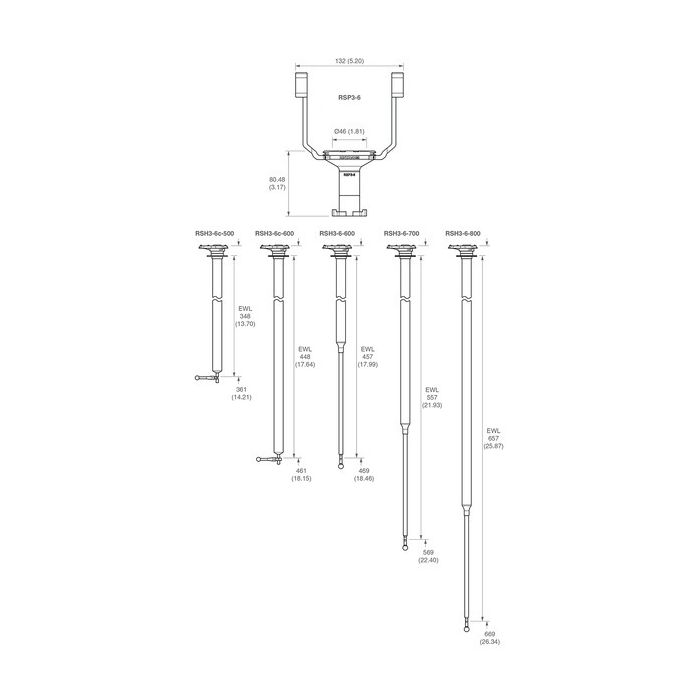

Połączenie tak imponującego fizycznego zasięgu ze zwinnością ciągłego, bezstopniowego pozycjonowania w 5 osiach czyni ten moduł rozwiązaniem wręcz bezkonkurencyjnym przy kontroli jakości skomplikowanych, wielkogabarytowych odlewów, ciężkich bloków silników dla przemysłu motoryzacyjnego czy potężnych korpusów przekładni w branży lotniczej. Głowica REVO z zainstalowaną sondą RSP3-6 potrafi precyzyjnie profilować geometrię głębokich otworów, utrzymując błąd kształtu na poziomie zaledwie 10 mikrometrów (przy standardowych prędkościach skanowania 5-10 mm/s). Moduł bazowy wymaga skompletowania z dedykowanymi obsadkami (rodzina RSH3-6) i jest w pełni przystosowany do zautomatyzowanej wymiany z wykorzystaniem termicznie stabilizowanych gniazd magazynka (RCP TC-3).



Zawartość:

1 x Sonda skanująca o rozszerzonym zasięgu RSP3-6 (wersja samodzielna / sama sonda, nr kat. A-6084-0001)

SKU
A-6084-0001
4 661,70 zł
Cena netto: 3 790,00 zł
SKU A-6084-0001
Brand Renishaw
Dane techniczne: Typ sondy: Skanująca 3D o rozszerzonym zasięgu (extended reach scanning probe) Kompatybilność z głowicami: Systemy 5-osiowe REVO oraz REVO-2 Wersja modułu: RSP3-6 (zoptymalizowana pod kątem najdłuższych przedłużeń) Maksymalny zasięg: Do 800 mm (przy zastosowaniu przedłużeń prostych) lub do 600 mm (z układami łamanymi) Zastosowanie: Pomiary wielkogabarytowych detali (np. bloki silników), skanowanie głębokich otworów Opis: Komponent o numerze katalogowym A-6084-0001 to specjalistyczna sonda skanująca RSP3-6 z rodziny zaawansowanych modułów optycznych dla głowic REVO i REVO-2 firmy Renishaw. O ile standardowe moduły serii RSP3 służą do skanowania typowych detali, o tyle wersja RSP3-6 została wyspecjalizowana z myślą o ekstremalnych zasięgach pomiarowych. Dzięki wzmocnionej kinematyce i wbudowanemu przetwornikowi, sonda ta umożliwia penetrację detalu na niespotykane głębokości – obsługuje proste przedłużenia osiągające do 800 mm od osi obrotu głowicy oraz asymetryczne układy łamane do 600 mm. Połączenie tak imponującego fizycznego zasięgu ze zwinnością bezstopniowego pozycjonowania w 5 osiach czyni ten moduł rozwiązaniem doskonałym przy kontroli jakości skomplikowanych, wielkogabarytowych odlewów i głębokich otworów. Sonda wymaga skompletowania z dedykowanymi obsadkami (RSH3-6) i jest w pełni przystosowana do zautomatyzowanej wymiany na maszynie CNC za pomocą termicznie stabilizowanych portów. Zawartość: 1 x Sonda skanująca o rozszerzonym zasięgu RSP3-6 (nr kat. A-6084-0001).
