Sonda skanująca RSP2 V2 (dla REVO)

Dane techniczne

  • Typ sondy: Skanująca 2D / elektrostykowa 3D z detekcją ugięcia na końcówce (tip-sensing)
  • Kompatybilność z głowicami: Systemy 5-osiowe REVO oraz REVO-2
  • Technologia detekcji: Wbudowany układ optyczny z laserem i fotodetektorem (PSD) mierzącym przesunięcie reflektora
  • Współpraca z obsadkami (stylus holders): Uniwersalny korpus dla serii RSH (osiągalny zasięg pomiarowy do 500 mm)
  • Zużycie trzpieni: Zminimalizowane dzięki zredukowanym siłom docisku podczas skanowania
  • Wersja: V2 (w opakowaniu znajduje się wyłącznie sama sonda – bez obsadek)

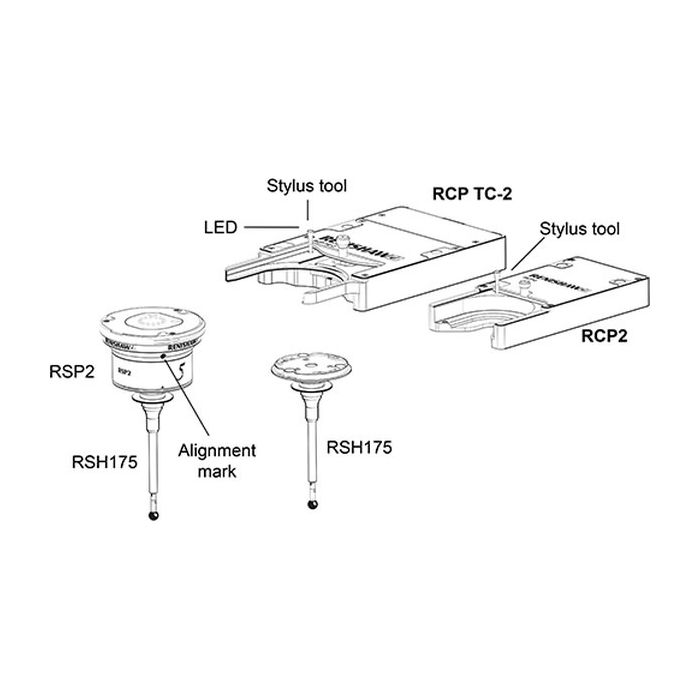

Sonda o numerze katalogowym A-3060-0028 to zaawansowany moduł pomiarowy RSP2 V2 (wersja 2) zaprojektowany specjalnie na potrzeby wieloosiowych głowic z rodziny REVO oraz REVO-2 od firmy Renishaw. Ten lekki, wyspecjalizowany komponent przeznaczony jest do wykonywania bardzo szybkich i wysoce powtarzalnych pomiarów – doskonale sprawdza się zarówno w ciągłym skanowaniu dwuwymiarowym (profilowanie w osiach X, Y), jak i w tradycyjnym, dyskretnym pomiarze elektrostykowym 3D. Dzięki innowacyjnemu, uniwersalnemu korpusowi, sonda ta może w pełni automatycznie współpracować z wymiennymi obsadkami trzpieni (np. z serii RSH) o różnej długości, co pozwala na bezpieczne i sztywne uzyskanie zasięgu pomiarowego rzędu 500 mm.

Główną zaletą technologiczną modelu RSP2 jest system detekcji ugięcia realizowany bezpośrednio na końcówce trzpienia (tip-sensing). Sonda ta, w przeciwieństwie do klasycznych rozwiązań tensometrycznych, emituje wewnątrz swojego korpusu wiązkę lasera skierowaną na miniaturowy reflektor zlokalizowany tuż przy samej kulce pomiarowej. Kiedy trzpień dotyka detalu i ulega mikrougięciu, reflektor natychmiast zmienia swoją geometrię względem źródła. Zmieniona droga powrotna światła jest dokładnie mierzona przez fotodetektor PSD. Ponieważ odbłyśnik fizycznie sąsiaduje z kulką, system omija błędy zginania wzdłużnego całego przedłużacza. Pozwala to na prowadzenie skanowania z bardzo małymi siłami docisku, co znacząco wydłuża żywotność samych trzpieni. Z technicznego punktu widzenia, dobór odpowiednich końcówek jest tu ściśle limitowany przez oprogramowanie UCCserver, aby zagwarantować zakładane, referencyjne parametry metrologiczne.



Zawartość:

1 x Sonda skanująca RSP2 V2 (sama sonda, bez obsadek, nr kat. A-3060-0028)

SKU
A-3060-0028
23 308,50 zł
Cena netto: 18 950,00 zł
SKU A-3060-0028
Brand Renishaw
Dane techniczne: Typ sondy: Skanująca 2D / elektrostykowa 3D z detekcją ugięcia na końcówce (tip-sensing) Kompatybilność z głowicami: Systemy 5-osiowe REVO oraz REVO-2 Technologia detekcji: Wbudowany układ optyczny z laserem i fotodetektorem (PSD) mierzącym przesunięcie reflektora Współpraca z obsadkami (stylus holders): Uniwersalny korpus dla serii RSH (osiągalny zasięg pomiarowy do 500 mm) Zużycie trzpieni: Zminimalizowane dzięki zredukowanym siłom docisku podczas skanowania Wersja: V2 (w opakowaniu znajduje się wyłącznie sama sonda) Opis: Sonda o numerze katalogowym A-3060-0028 to zaawansowany moduł pomiarowy RSP2 V2 zaprojektowany specjalnie na potrzeby wieloosiowych głowic z rodziny REVO oraz REVO-2 od firmy Renishaw. Ten lekki komponent przeznaczony jest do wykonywania bardzo szybkich pomiarów – doskonale sprawdza się w ciągłym skanowaniu dwuwymiarowym, jak i w tradycyjnym pomiarze elektrostykowym 3D. Dzięki uniwersalnemu korpusowi sonda może automatycznie współpracować z wymiennymi obsadkami trzpieni o różnej długości, co pozwala na uzyskanie zasięgu pomiarowego do 500 mm. Główną zaletą technologiczną modelu RSP2 jest system detekcji ugięcia realizowany bezpośrednio na końcówce trzpienia (tip-sensing). Sonda emituje wewnątrz swojego korpusu wiązkę lasera skierowaną na miniaturowy reflektor zlokalizowany przy samej kulce pomiarowej. Kiedy trzpień dotyka detalu i ulega mikrougięciu, reflektor zmienia geometrię. Zmieniona droga powrotna światła jest dokładnie mierzona przez fotodetektor. Ponieważ odbłyśnik sąsiaduje z kulką, system omija błędy zginania wzdłużnego całego przedłużacza. Pozwala to na skanowanie z bardzo małymi siłami docisku, co znacząco wydłuża żywotność trzpieni. Zestaw zawiera wyłącznie sondę bazową, bez dodatkowych akcesoriów. Zawartość: 1 x Sonda skanująca RSP2 V2 (nr kat. A-3060-0028).
