Zestaw sondy skanującej SP25M
Dane techniczne
- Typ sondy: Skanująca i stykowa 3D
- Mocowanie: Złącze Autojoint (kompatybilne z głowicami PH10M, PH6M, PHS1)
- Średnica korpusu: 25 mm
- Zakres pomiarowy: ±0,5 mm (promień sferyczny we wszystkich kierunkach)
- Ochrona przed kolizją: Odłączenie modułu/uchwytu (osie X, Y), fizyczny zderzak (oś Z)
SP25M to wysoce kompaktowa i wszechstronna sonda skanująca, zaprojektowana do szybkiego i precyzyjnego pomiaru kształtu oraz inżynierii odwrotnej. Średnica wynosząca zaledwie 25 mm zapewnia doskonały dostęp do mierzonych detali, pozwalając na wprowadzanie sondy głęboko w strukturę mierzonych elementów.

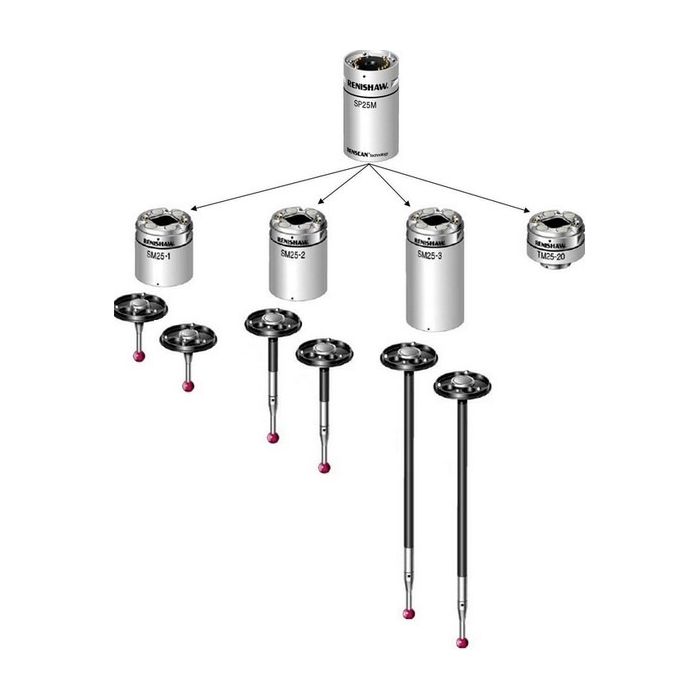

Prezentowany wariant (A-2237-1015) to w pełni kompletny zestaw kombinacyjny, zapewniający niespotykaną elastyczność w zastosowaniach metrologicznych. Obok sondy bazowej oraz dedykowanych modułów skanujących (SM25-1, SM25-2, SM25-3) ze współpracującymi z nimi uchwytami, zestaw zawiera adapter TM25-20. Umożliwia on bezpośrednie korzystanie z bogatej gamy modułów przełączających stykowo z serii TP20, czyniąc ten system dwoma czujnikami zamkniętymi w jednym rozwiązaniu sprzętowym.
Zawartość zestawu:
| Ilość | Opis | Numer katalogowy |
|---|---|---|
| 1 | Sonda skanująca SP25M (Zestaw nr 1, zawiera moduł SM25-1 oraz uchwyt SH25-1) | A-2237-1001 |
| 1 | Moduł skanujący SM25-2 (zestaw z uchwytem SH25-2) | A-2237-1102 |
| 1 | Moduł skanujący SM25-3 (zestaw z uchwytem SH25-3) | A-2237-1103 |
| 1 | Adapter modułu TM25-20 (tylko adapter, pod moduły z serii TP20) | A-2237-1200 |
- SKU
- A-2237-1015
| SKU | A-2237-1015 |
|---|---|
| Brand | Renishaw |
