Zestaw sondy TP20 nr 3

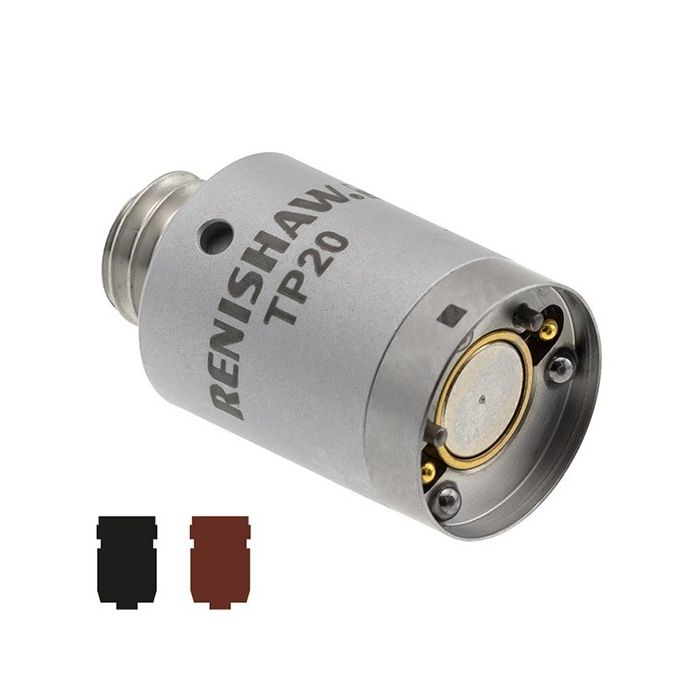

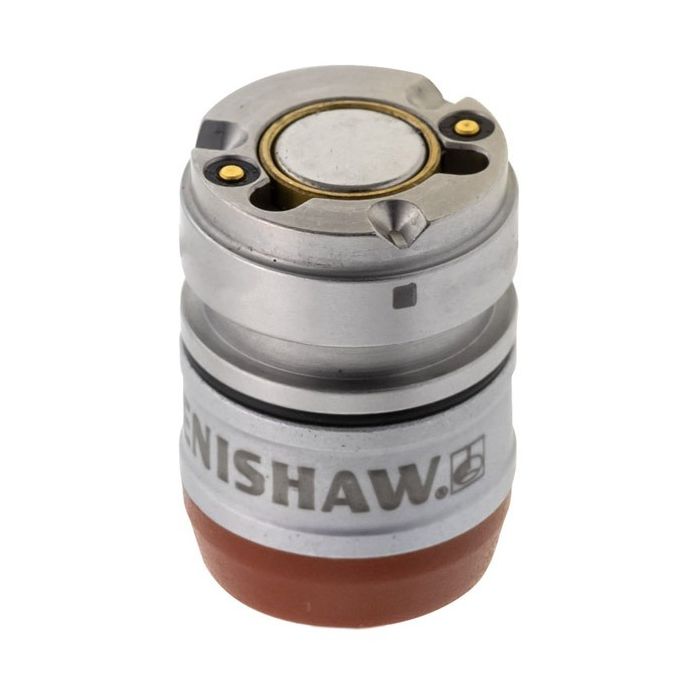

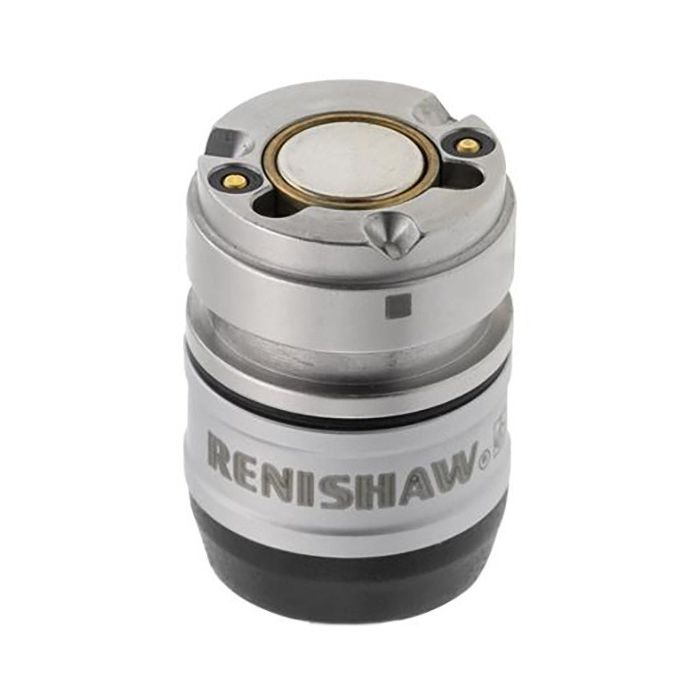

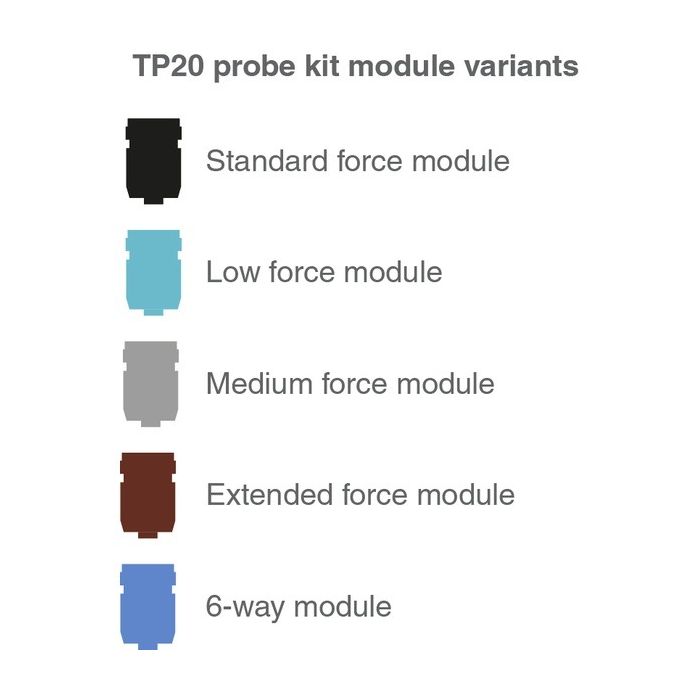

TP20 to kompaktowa sonda elektrostykowa z wymiennymi modułami. Cały zestaw ma budowę dwuczęściową i składa się z modułu głównego sondy oraz zdejmowanego modułu trzpieni pomiarowych. Taka konstrukcja umożliwia zastosowanie gamy konfiguracji trzpieni pomiarowych oraz przedłużaczy w celu uzyskania dostępu do elementów na złożonych przedmiotach obrabianych. Moduły można zmieniać ręcznie lub automatycznie bez konieczności ponownej kalibracji końcówki trzpienia pomiarowego. Moduł o standardowej sile nacisku jest oznaczony czarną zatyczką. Ten moduł sondy nadaje się do użytku w większości zastosowań wymagających przedłużaczy o długości do 50 mm. Wraz z modułem sondy o standardowej sile nacisku można używać następujących trzpieni pomiarowych: Proste trzpienie pomiarowe o długości do 50 mm Trzpienie gwiazdowe i przegubowe o offsecie do 20 mm Moduł o zwiększonej sile nacisku jest oznaczony brązową zatyczką. Modułu o zwiększonej sile nacisku używa się wraz z zestawami dużych trzpieni pomiarowych oraz wtedy, gdy fałszywe wyzwolenia wywołane drganiami i przyspieszeniem obrabiarki wykluczają zastosowanie modułu o standardowej lub średniej sile nacisku. Wraz z modułem sondy o zwiększonej sile nacisku można używać następujących trzpieni pomiarowych: Dowolny typ trzpienia pomiarowego o długości do 60 mm Trzpienie gwiazdowe i przegubowe o offsecie do 20 mm
