Zestaw eco-fix L do maszyny pomiarowej (M6)
Dane techniczne
- Typ mocowania: Zestaw eco-fix
- Zastosowanie: do maszyny współrzędnościowej
- Długość: 500 x 400 mm
- Rozstaw otworów: 12,5 mm / 25 mm
- Gwint: M6

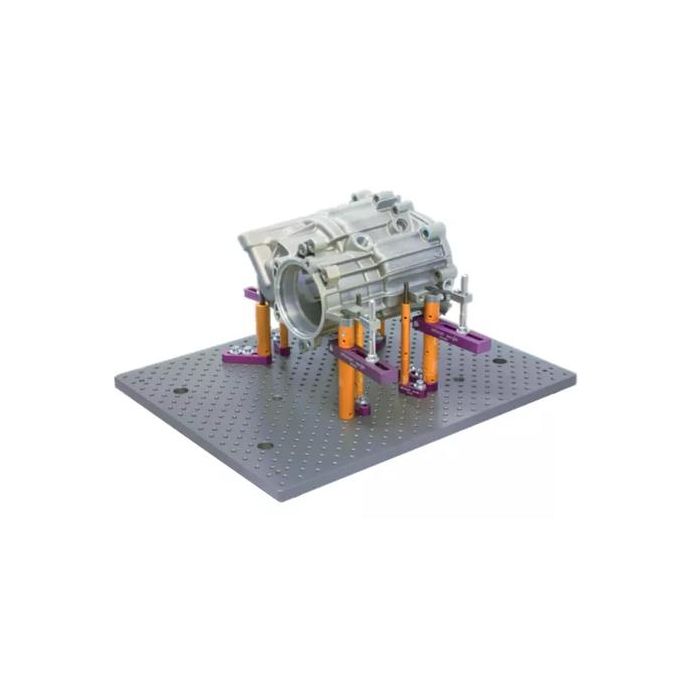

- Ten modułowy zestaw mocujący CMM eco-fix można stosować do bezpiecznego, elastycznego i powtarzalnego zaciskania ogromnej liczby części.

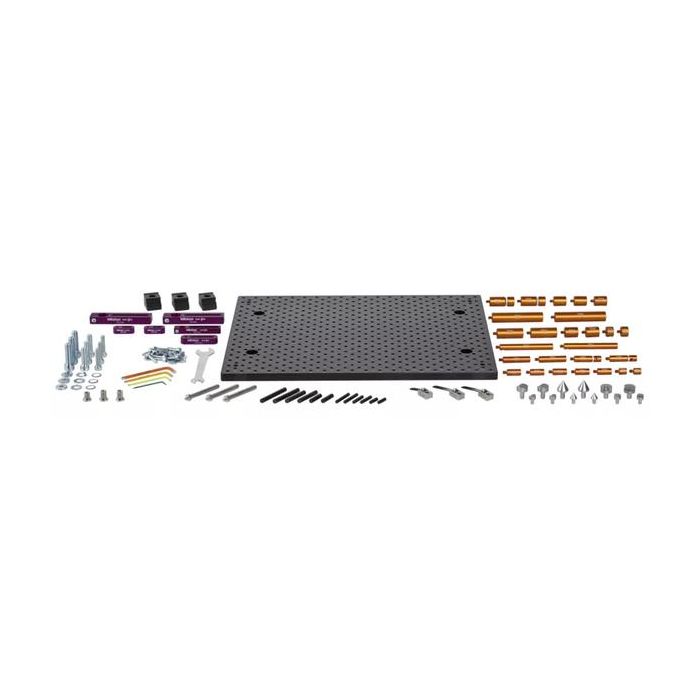

Zawartość:
● podstawowe komponenty systemu eco-fix,

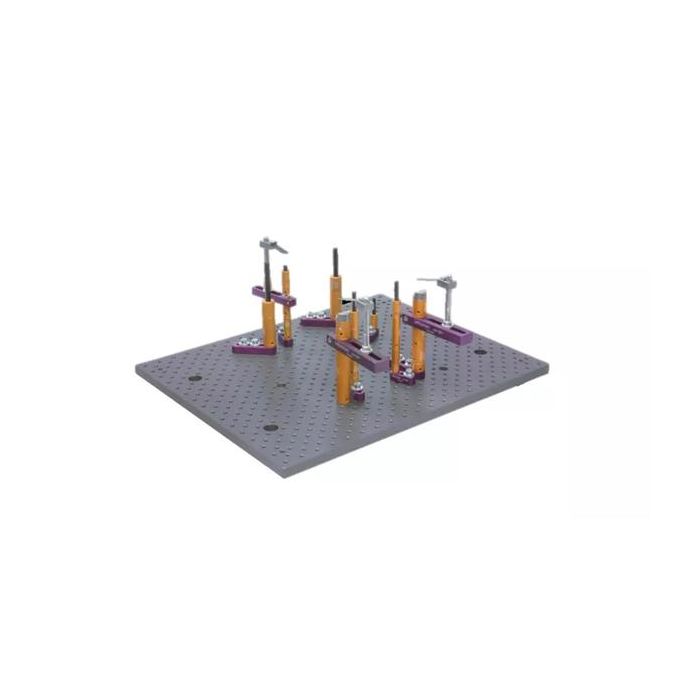

● płyta bazowa 500 mm x 400 mm z siatką otworów gwintowanych M6 o rozstawie otworów 12,5 mm / 25 mm.
Aby ułatwić montaż CMM i pomiary seryjne, zapoznaj się z naszym ręcznym systemem odbiorczym ładowania.
| Numer części | Liczba | Nazwa części |
| Komponent podstawowy | ||
| Płyta podstawowa | ||
| K551533 | 1 | Podstawa 500 mm x 400 mm |
| K551032 | 3 | Szczęka zaciskowa |
| Komponenty kolumienki | ||
| Kolumny | ||
| K551024 | 2 | Kolumienka lokująca ⌀12 mm × 13 mm |
| K551025 | 2 | Kolumienka lokująca ⌀12 mm × 25 mm |
| K551026 | 2 | Kolumienka lokująca ⌀12 mm × 50 mm |
| K551027 | 2 | Kolumienka lokująca ⌀12 mm × 100 mm |
| K551028 | 2 | Kolumienka lokująca ⌀20 mm × 13 mm |
| K551029 | 2 | Kolumienka lokująca ⌀20 mm × 25 mm |
| K551030 | 2 | Kolumienka lokująca ⌀20 mm × 50 mm |
| K551031 | 2 | Kolumienka lokująca ⌀20 mm × 100 mm |
| K551040 | 2 | Kolumienka lokująca regulowana ⌀20 mm |
| K551041 | 2 | Kolumienka lokująca regulowana ⌀12 mm |
| K551042 | 3 | Kolumienka lokująca ⌀12 mm z otworem 6 mm |
| K551043 | 3 | Kolumienka lokująca ⌀20 mm z otworem 8 mm |
| Wsporniki | ||
| K551035 | 2 | Docisk mały |
| K551036 | 1 | Docisk duży |
| K551044 | 1 | Docisk L = 90; ⌀12 mm |
| K551045 | 2 | Docisk L = 120 mm, ⌀20 mm |
| K551046 | 1 | Nakrętka rowkowa docisku h = 12 mm |
| K551047 | 2 | Nakrętka rowkowa docisku h = 15 mm |
| Elementy pozycjonujące | ||
| K550262 | 2 | Podpórka pryzmatyczna mała, ⌀12 mm |
| K550261 | 2 | Mała podpora pryzmatyczna, ⌀ 12 mm |
| K550250 | 1 | Mały element krańcowy, ⌀ 6 mm |
| K550247 | 1 | Mały kątownik tylny, ⌀ 6 mm |
| K550058 | 2 | Podstawka pryzmowa |
| K550365 | 2 | Podpórka stożkowa |
| K550982 | 1 | Ogranicznik |
| K550248 | 1 | Kątownik tylny |
| K550888 | 2 | Kolumienka prosta ⌀6 mm × 20 mm |
| K550889 | 2 | Kolumienka prosta ⌀6 mm × 30 mm |
| K550890 | 2 | Kolumienka prosta ⌀6 mm × 40 mm |
| K550000 | 2 | Kolumienka prosta ⌀8 mm × 30 mm |
| K550001 | 2 | Kolumienka prosta ⌀8 mm × 50 mm |
| K550002 | 2 | Kolumienka prosta ⌀8 mm × 65 mm |
| Elementy mocujące | ||
| K550716 | 3 | Prosty kołek z gwintem, M6 × 75 mm |
| K550279 | 2 | Zacisk sprężynowy, ⌀8 mm, L = 60 mm |
| K550554 | 1 | Zacisk sprężynowy, ⌀8 mm, L = 40 mm |
| Śruby i podkładki | ||
| K550563 | 6 | Śruba z łbem walcowym M6 × 25 mm |
| K550110 | 6 | Śruba z łbem walcowym M6 × 20 mm |
| K550591 | 12 | Podkładka ⌀6,4 mm × ⌀17 mm |
| Narzędzia | ||
| K551050 | 1 | Klucz imbusowy 2 mm |
| K551051 | 1 | Klucz imbusowy 3 mm |
| K551052 | 1 | Klucz imbusowy 4 mm |
| K551053 | 1 | Klucz imbusowy 5 mm |
| K551054 | 1 | Klucz płaski dwustronny 10-17 |
| Razem | 98 |
- SKU
- K551549
10 223,76 zł
Cena netto:
8 312,00 zł
Cena netto:
| SKU | K551549 |
|---|---|
| Brand | Mitutoyo |
| Gwint | M6 |
