Zestaw eco-fix MAG-S do maszyny pomiarowej (M6)
Dane techniczne
- Typ mocowania: Zestaw eco-fix
- Zastosowanie: do maszyny współrzędnościowej
- Długość: 250 x 250 mm
- Rozstaw otworów: 12,5 mm
- Gwint: M6

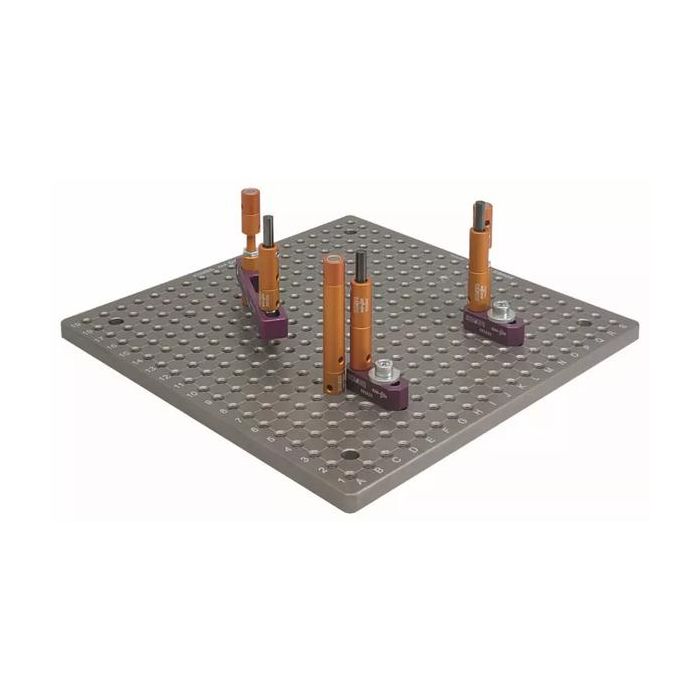

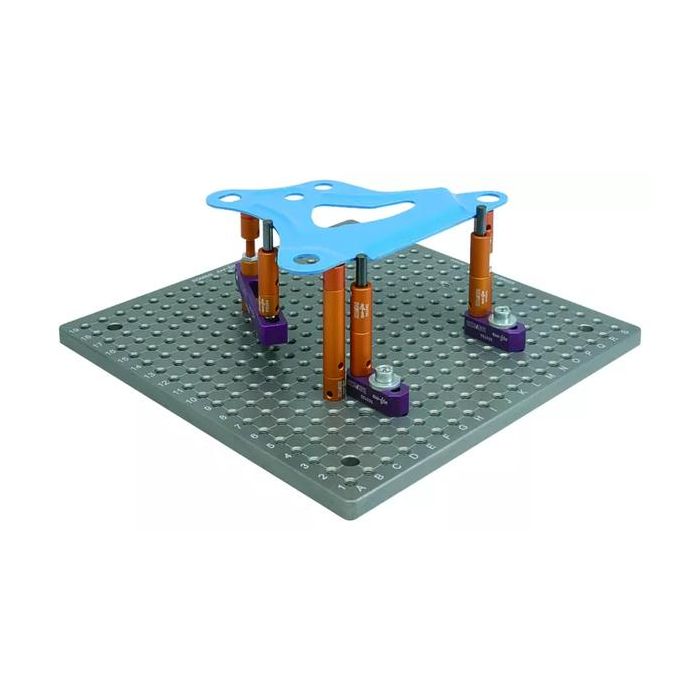

- Ten modułowy zestaw mocujący CMM eco-fix może być używany do bezpiecznego, elastycznego i powtarzalnego zaciskania ogromnej liczby części. Zakres dostawy: podstawowe komponenty systemu eco-fix, w tym magnetyczne elementy odbiorcze 250 mm x 250 mm płyta bazowa z siatką otworów gwintowanych M6 o rozstawie 12,5 mm. Aby ułatwić montaż CMM i pomiary seryjne, zapoznaj się z naszym ręcznym systemem ładowania odbiornika

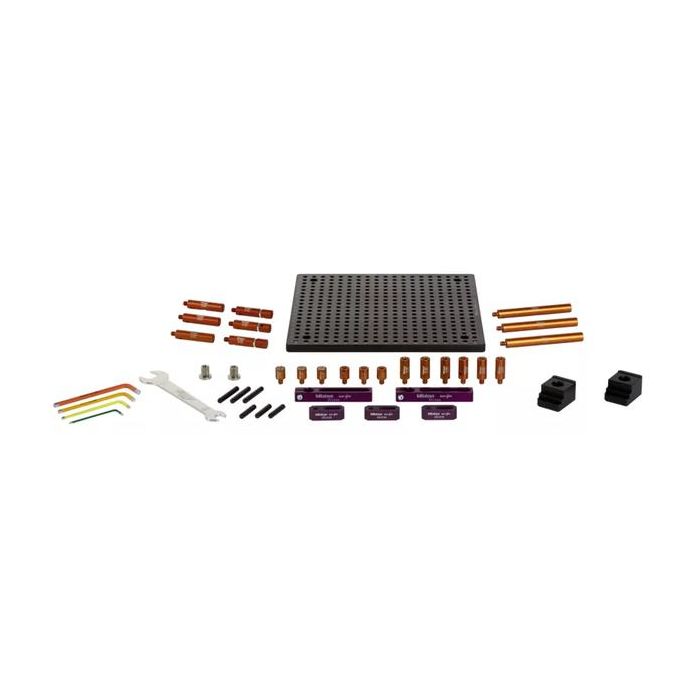

| Nr części | Liczba | Nazwa części |
| Komponent podstawowy | ||
| Płyta podstawowa | ||
| K551034 | 1 | Podstawa 250 mm x 250 mm |
| K551032 | 2 | Szczęka zaciskowa |
| Komponenty kolumienki | ||
| Kolumny | ||
| K551024 | 3 | Kolumienka lokująca ⌀12 mm × 13 mm |
| K551025 | 3 | Kolumienka lokująca ⌀12 mm × 25 mm |
| K551026 | 3 | Kolumienka lokująca ⌀12 mm × 50 mm |
| K551027 | 3 | Kolumienka lokująca ⌀12 mm × 100 mm |
| K551041 | 3 | Kolumienka lokująca regulowana ⌀12 mm |
| K551042 | 3 | Kolumienka lokująca ⌀12 mm z otworem 6 mm |
| Wsporniki | ||
| K551035 | 3 | Docisk mały |
| K551044 | 2 | Docisk L = 90; ⌀12 mm |
| K551046 | 2 | Nakrętka rowkowa docisku h = 12 mm |
| Elementy pozycjonujące | ||
| K550889 | 3 | Kolumienka prosta ⌀6 mm × 30 mm |
| K550890 | 3 | Kolumienka prosta ⌀6 mm × 40 mm |
| Elementy mocujące | ||
| K551073 | 3 | Docisk magnetyczny ⌀12 mm |
| Śruby i podkładki | ||
| K550563 | 5 | Śruba z łbem walcowym M6 × 25 mm |
| K550110 | 10 | Śruba z łbem walcowym M6 × 20 mm |
| K550591 | 15 | Podkładka ⌀6,4 mm × ⌀17 mm |
| Narzędzia | ||
| K551050 | 1 | Klucz imbusowy 2 mm |
| K551051 | 1 | Klucz imbusowy 3 mm |
| K551052 | 1 | Klucz imbusowy 4 mm |
| K551053 | 1 | Klucz imbusowy 5 mm |
| K551054 | 1 | Klucz płaski dwustronny 10-17 |
| Razem | 72 |
- SKU
- K551089
5 682,60 zł
Cena netto:
4 620,00 zł
Cena netto:
| SKU | K551089 |
|---|---|
| Brand | Mitutoyo |
| Gwint | M6 |
