SWIFT-CHECK Hexagon do maszyny pomiarowej

Dane techniczne



  • Typ mocowania: SWIFT-CHECK
  • Zastosowanie: maszyny pomiarowe
  • Kompatybilność WMP: GLOBAL S, GLOBAL Lite, TIGO SF, 4.5.4 SF, 7.10.7 SF
  • Kompatybilność oprogramowania:  PC-DMIS (od v2016), QUINDOS (od vQ7R18351)
  • Czas pomiaru: Test długości: 20 Minut, Test na pierścieniu: 5 Minut, Test na sferze: 5 Minut, Test głowicy: 10 Minut
  • Wymiary: Wzorzec długości = 300 mm, Pierścień wzorcowy = 25 mm, Sfera wzorcowa = 25 mm
  • Materiał: Anodowane aluminium

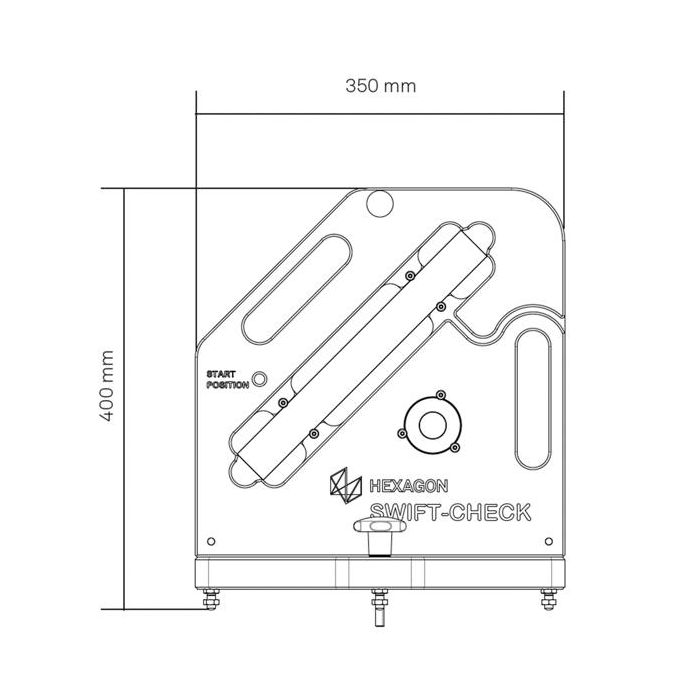

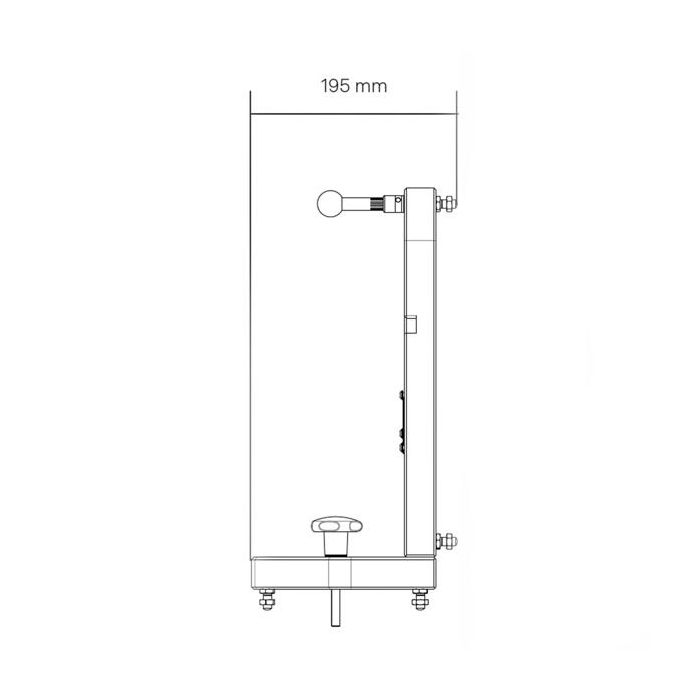

  • Wielkość: 350 x 400 x 195 mm
  • Waga: 11 000 g

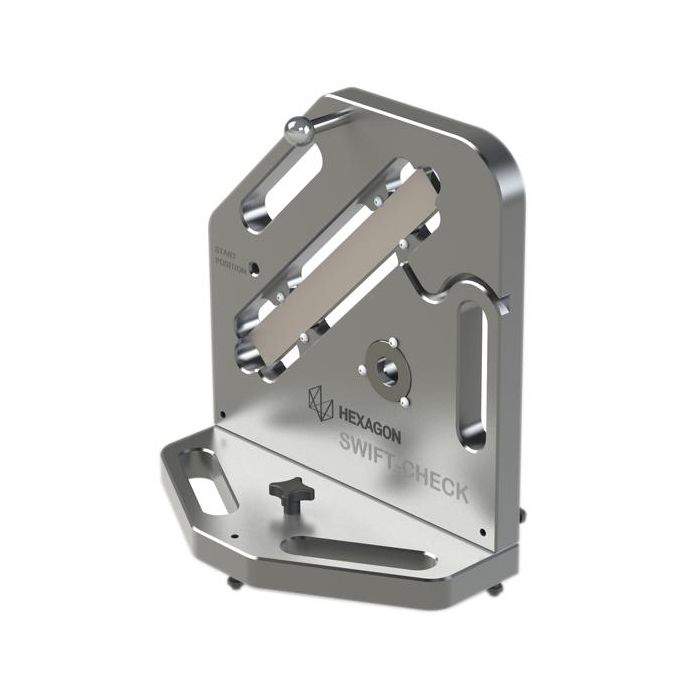

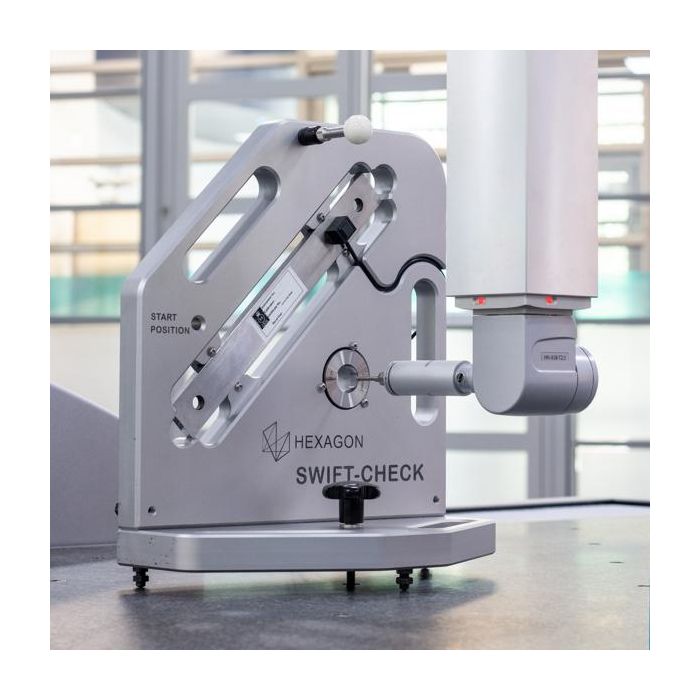

Dzięki artefaktowi testowania tymczasowego SWIFT-CHECK operatorzy CMM mogą wykonywać szybkie i proste kontrole bieżącej wydajności maszyny. Zapewnia on jasne i łatwe wyniki, dając operatorom pewność, której potrzebują, aby pewnie wykonywać dalsze pomiary za pomocą głowic sond indeksujących w połączeniu z sondami wyzwalanymi dotykowo i czujnikami skanującymi.

SWIFT-CHECK wykonuje różne procedury w celu sprawdzenia bieżącej wydajności maszyny:

  • Kontrola długości: mierzy powtarzalność liniową dla każdej orientacji i ocenia prostopadłość osi współrzędnościowej maszyny pomiarowej w każdej płaszczyźnie pomiarowej.
  • Kontrola pierścienia: Pomiar średnicy i okrągłości pierścienia za pomocą pojedynczych punktów lub skanu.
  • Kontrola sfery: Mierzy 25 punktów i ocenia błędy kształtu i rozmiaru w odniesieniu do maksymalnych dopuszczalnych błędów sondowania.
  • Kontrola nadgarstka/głowicy sondy: Pomiar 25 punktów na kuli w każdej skalibrowanej pozycji nadgarstka.

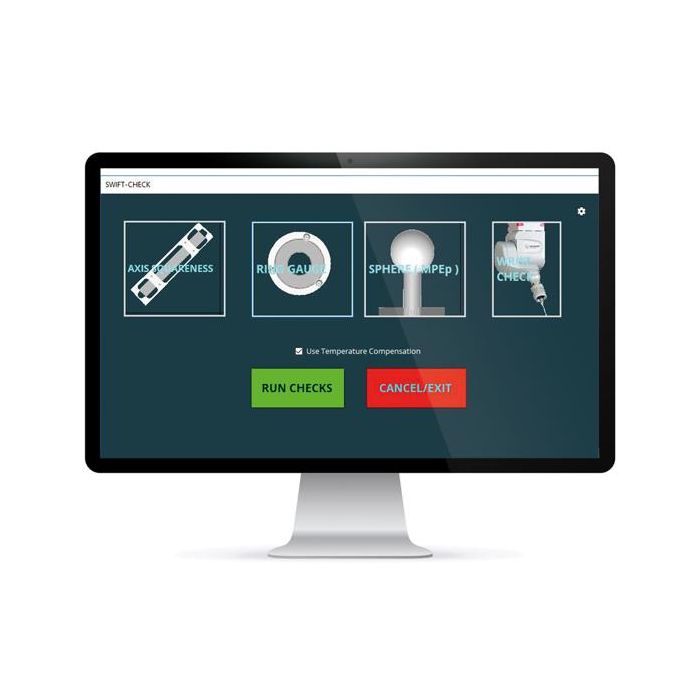

Wszystkie kontrole są wyświetlane jako oświadczenie PASS/FAIL lub prezentowane w pliku .CSV i standardowym raporcie PC-DMIS lub QUINDOS.

Zawartość dostawy
- Rama SWIFT-CHECK
- Pręt długości (L = 300 mm)
- Wzorzec pierścieniowy (D = 25 mm)
- Kula (D = 25 mm)
- Rysiki i adaptery
- Certyfikaty kalibracji
- Oprogramowanie (procedury pomiarowe PC-DMIS lub QUINDOS)
- Podręcznik użytkownika
- Walizka transportowa

SKU
GB0096-2001
28 321,98 zł
Cena netto: 23 026,00 zł
